雷保護ゾーン LPZ

雷保護ゾーンLPZ（Lightning Protection Zone)とは、建築物内外の領域（ゾーン）を雷電磁インパルス（雷によって発生する電磁界）の厳しさに応じて区分けしたものです。

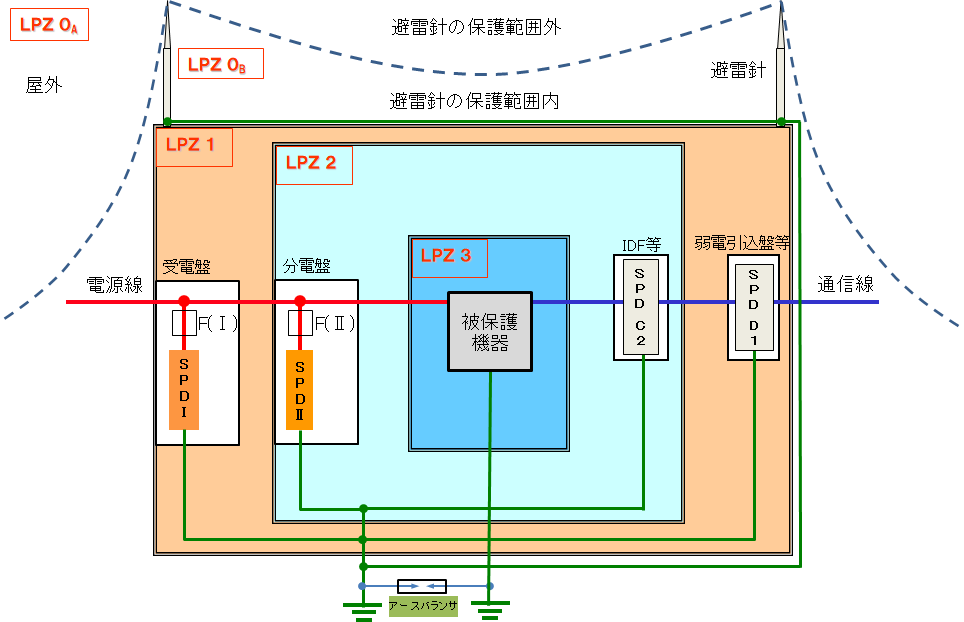

雷保護ゾーンは、一般的に以下の領域に区分けされます。

右にスクロールしてご覧ください

記号	記号の説明	弊社代表製品
SPD Ⅰ	クラスＩの電源用SPD	・MZS-200AV（単相２線、単相３線、三相３線、三相４線）・MZS-NPE（単相２線、単相３線、三相３線、三相４線） ※上記２種類の製品を組み合わせて使用します。
SPD Ⅱ	クラスⅡの電源用SPD	漏電遮断器の一次側設置用・SMBP-MZSR「」AR（単相２線、単相３線、三相３線、三相４線）・MZSR「」AR（単相２線、単相３線、三相３線、三相４線）漏電遮断器の二次側設置用・SMBP-MZSR「」（単相２線、単相３線、三相３線）・MZSR「」（単相２線、単相３線、三相３線、三相４線） ※SMBP-MZSR「」、SMBP-MZSR「」ARは雷サージカウンタ付きです。
SPD Ⅱ	クラスⅡの電源用SPD
SPD D1	カテゴリD対応の通信用SPD	・SMH-CLP シリーズ・接点監視ユニット（SMU-CLP-ALM）・ZP シリーズ・専用テスター（ZPT1） ※SMH-CLPシリーズは雷サージカウンタ付きです。また、オプション品の接点監視ユニットを併用することでSPDの遠隔監視が可能です。 ※ZPシリーズはコンパクトな薄型タイプです。また、オプション品の専用テスターで故障判定が可能です。
SPD C2	カテゴリC対応の通信用SPD
F（Ⅰ）	SPD外部分離器（クラスⅠ用）	・JIS クラスI SPD用ヒューズ
F（Ⅱ）	SPD外部分離器（クラスⅡ用）	・BF3-100/200-20kA-B
アースバランサ	接地間用SPD （アースバランサ）	・MZS-EBT

LPZ 0_A	避雷針の保護範囲外で、直撃雷を受ける可能性がある領域（ゾーン）です。
LPZ 0_B	避雷針の保護範囲内で、直撃雷は受けませんが、雷による電磁界は減衰しない領域です。
LPZ 1	建物の外壁（鉄筋コンクリート等）で雷による電磁界が減衰する領域です。 LPZ 0_BとLPZ 1との境界（建物の入り口）には、クラスI試験対応SPD、カテゴリD対応SPDを設置してここで大きな雷電流を分流して、以降の領域に大きな電磁界の変化が起きないようにします。
LPZ 2	LPZ 1よりもさらに電磁界が減衰する領域（ゾーン）です。

LPZ 1以降を確実に構築するためには、SPD同士及び被保護機器内部の雷防護部品（チップバリスタ、ダイオード等）との協調動作が必要です。特に電源線路は大きな雷サージが侵入する可能性が大きいため、協調動作が不確実な場合には、LPZ 1とLPZ 2の間に耐雷トランスを設置するなどして、被保護装置の直近に大きな雷サージが流れないようにします。
