SPDの接地線断面積
SPDに使用する配線は様々な仕様や規格で規定されています。
ここでは、公共建築工事標準仕様書、建築設備設計基準及びJIS Z 9290-4：雷保護－第４部：建築物等内の電気及び電子システムで規定されているSPDの接地線の最小断面積を紹介します。
| SPDの種類 | SPDのクラスまたはカテゴリ | SPDの接地線 最小断面積（mm2） |
| 電源用SPD | クラスI（T1） | 14 |
| クラスII（T2） | 5.5 | |
| クラスIII（T3） | 1（1.2） | |
| 通信・信号用SPD | カテゴリC2,D1 | 1（1.2） |
カッコ内の数値は『建築設備設計基準』を参照した値

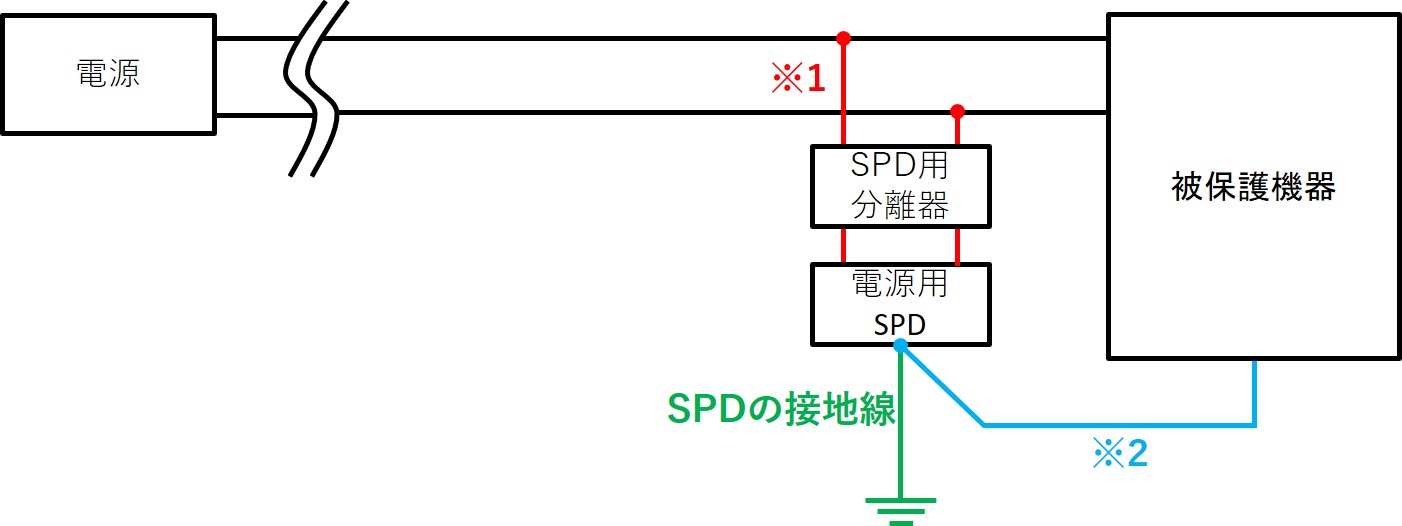

例）電源用SPDの場合
※1 電源線路の既設配線に合わせて問題ございません。
※2 SPD動作時にサージ電流が通電されませんので、特に規定はございません。
