同軸用SPDの接地配線

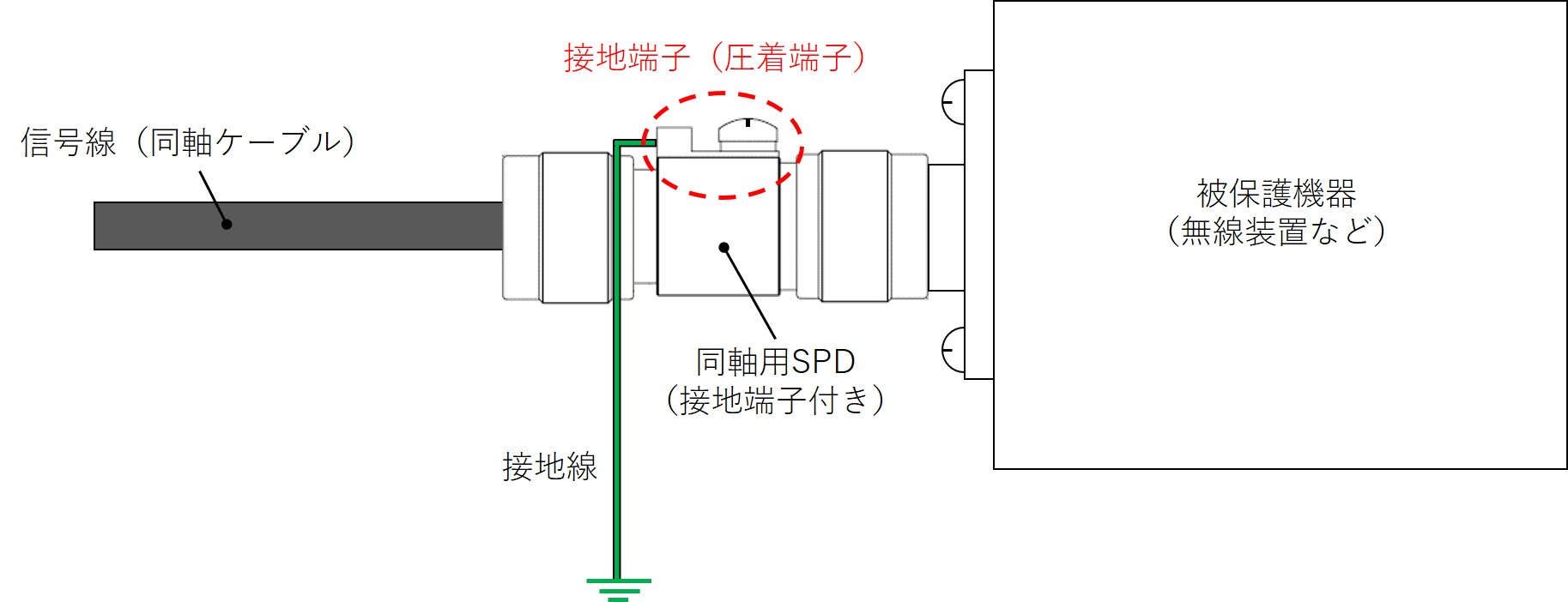

接地端子付き製品の場合

接地端子付き製品の接地は、同軸用SPD本体の接地端子（圧着端子）から配線して下さい。

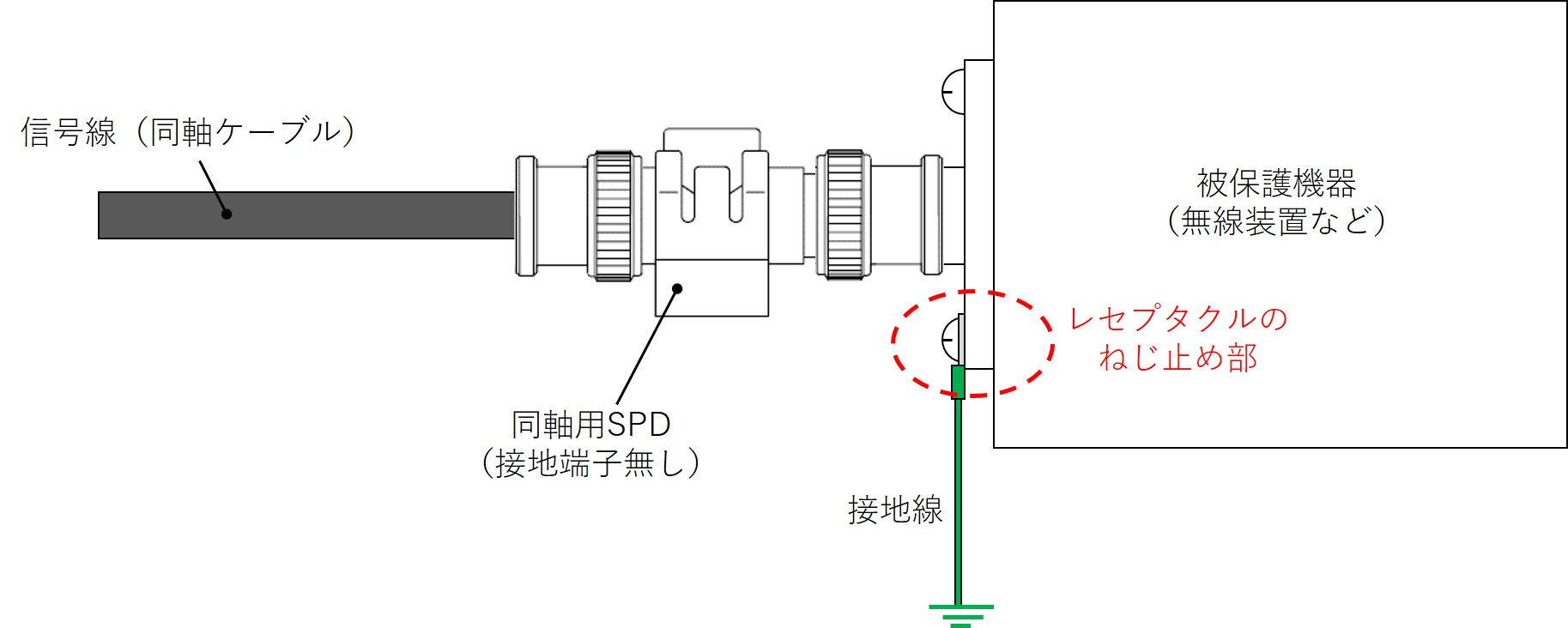

接地端子が無い製品の場合

接地端子無し製品の接地は、被保護機器の筐体（レセプタクルのねじ止め部など）から配線して下さい。

※専用ホルダー（オプション品）がある製品は、ホルダーから接地配線することもできます。

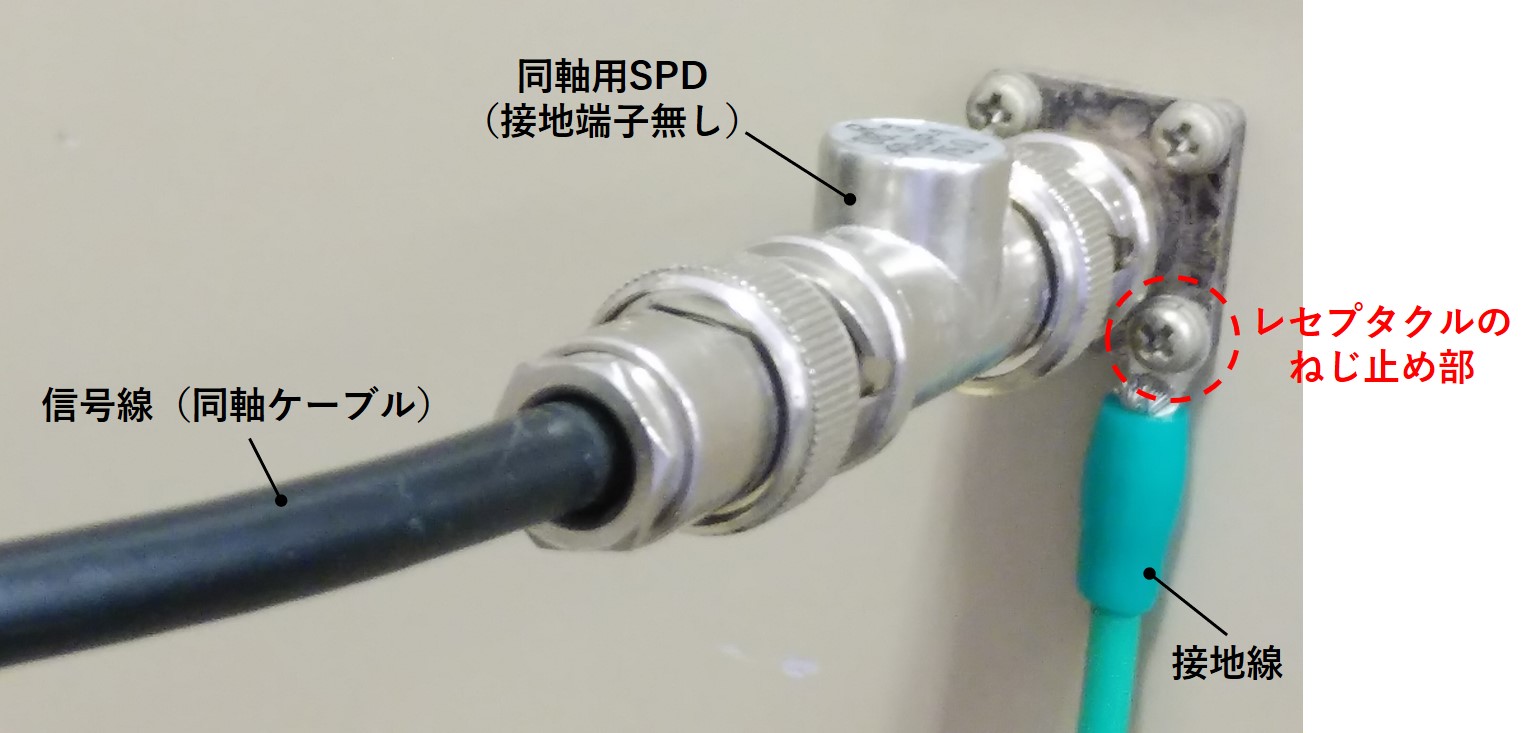

※実際の接地配線イメージ（接地端子が無い製品の場合）

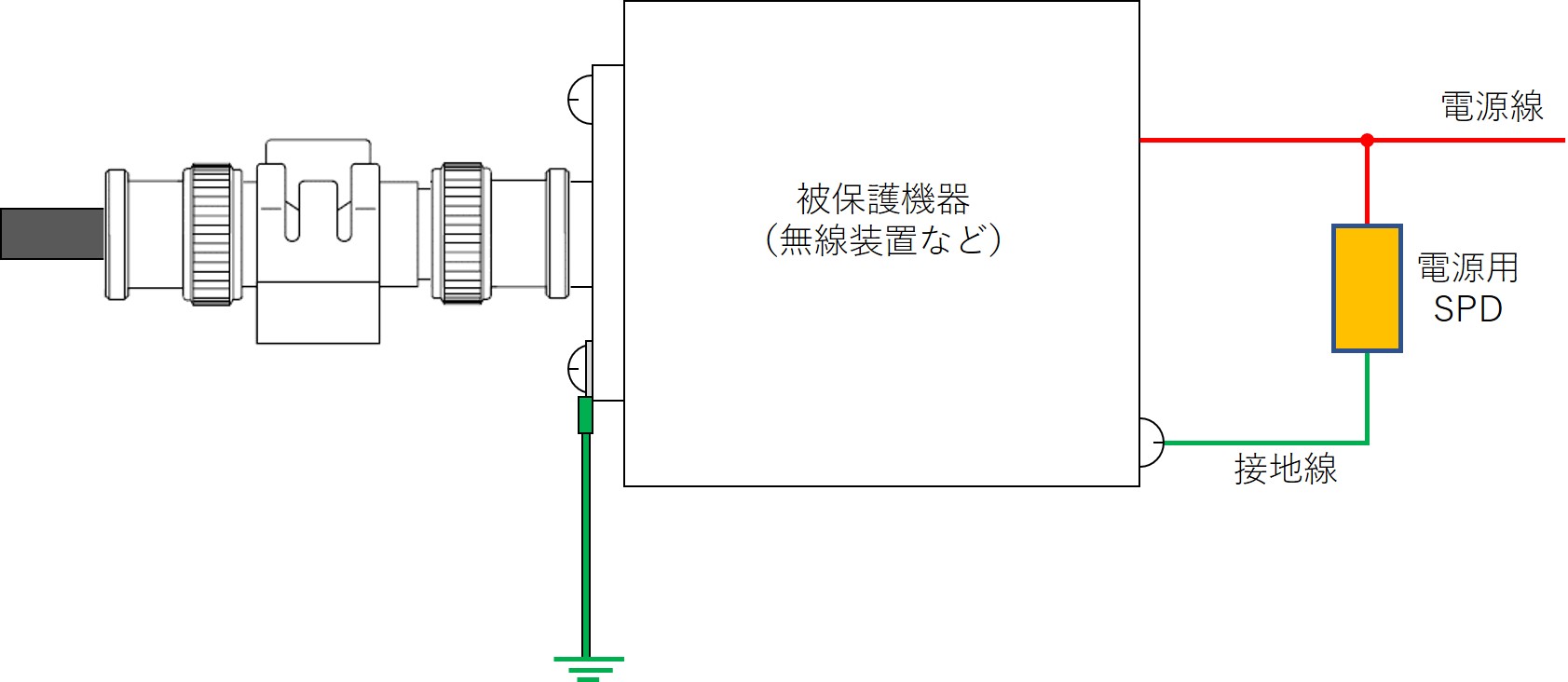

※参考　電源用SPDの接地配線について

電源側に電源用SPDを設置することで確実な防護ができます。
同軸用SPDの接地と被保護機器の筐体を介して電源用SPDの接地を等電位ボンディング（共通接地）してください。
