放流形と絶縁形

放流形と絶縁形、それぞれの動作原理を水と風船に例えたイメージ図をご紹介します。

雷サージが来ると、SPDで電圧を抑制し、雷電流を別の経路（地面への逃げ道）にバイパスします。サージをバイパスした後、別の経路を閉じ、再び機器に電力を供給します。

※下の画像は、「バルブ」をSPDに見立てたイメージです。

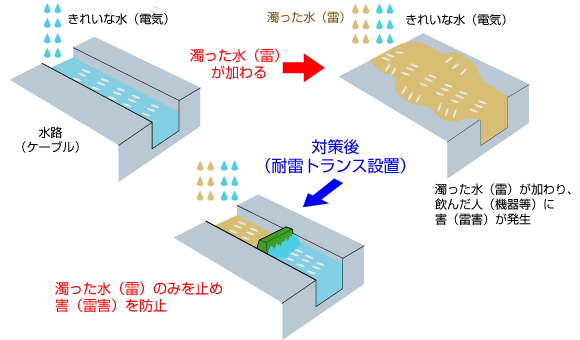

保護対象機器に接続されたケーブルを電気的に絶縁し、雷サージの侵入経路を遮断することで機器を保護する方法です。特に雷の多い場所での重要機器の保護に多くの実績があります。

※注）当社の絶縁型LAN用SPD、耐雷トランス(SIT)が絶縁型になります。
