SPD分離器

JIS クラスI SPD用ヒューズページ印刷

電源用 JIS クラスI SPD 「MZSシリーズ」「MZGシリーズ」に使用する SPD 外部分離器
SPD が短絡故障したとき、電力系統から安全に切り離します

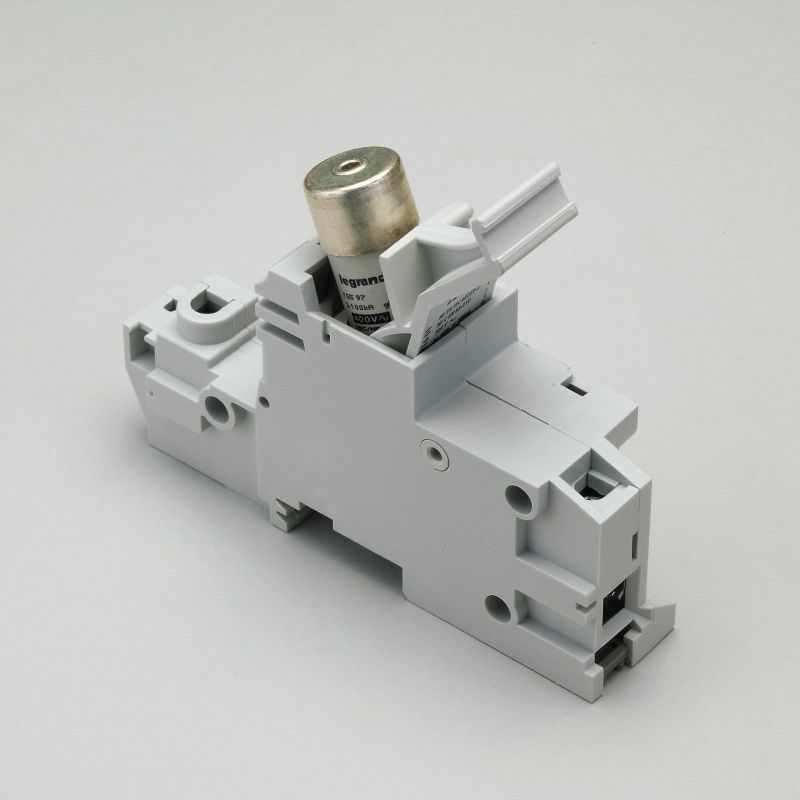

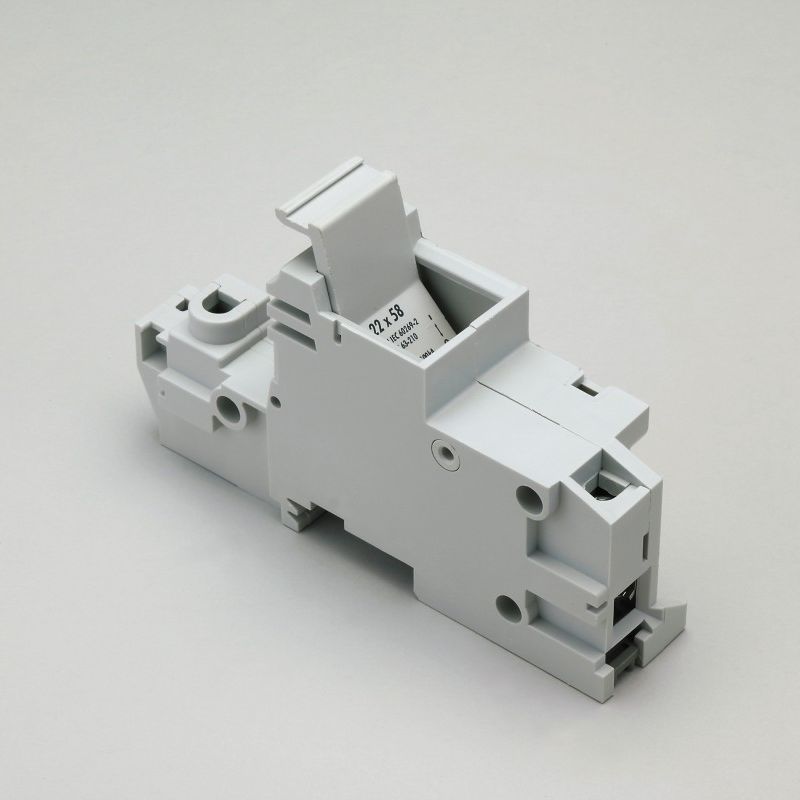

ヒューズとヒューズホルダーのセットです
ホルダーは単心ユニットなので、必要な分だけ組み合わせて使用できます

キーワード DINレール / ねじ取付け
製品情報 製品名：①クラスI用ヒューズ、②クラスI用ヒューズホルダー
品目コード：①1111012972、②1111012973

この製品についてのお問い合わせはこちら

環境条件

使用場所：　屋内

使用温度・湿度：　-40°C ～ +70°C の範囲、95% 以下（結露のないこと）

保管温度・湿度：　-40°C ～ +70°C の範囲、95% 以下（結露のないこと）

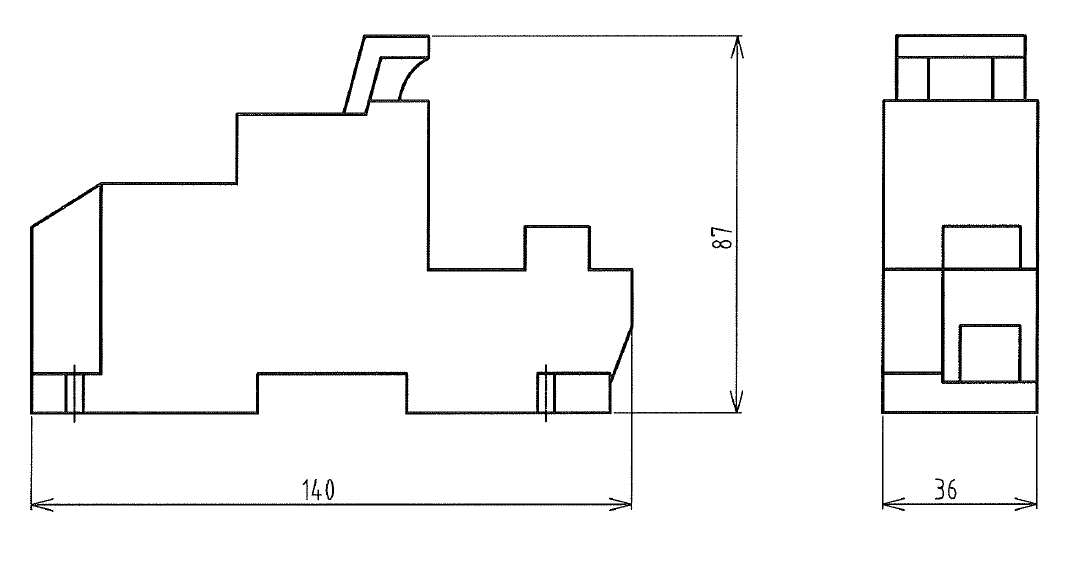

外形寸法図（単位: mm）

仕様

項目 性能
定格電圧 AC 400 V
定格電流 125 A
定格遮断電流 100 kA
適合電線

1本：～ 50 mm2

2本：～ 25 mm2
質量 約 250 g

資料ダウンロード

クラスI用ヒューズ&ホルダー_仕様書・外観図（PDF）

ダウンロード

この製品についてのお問い合わせはこちら
