通信用SPD

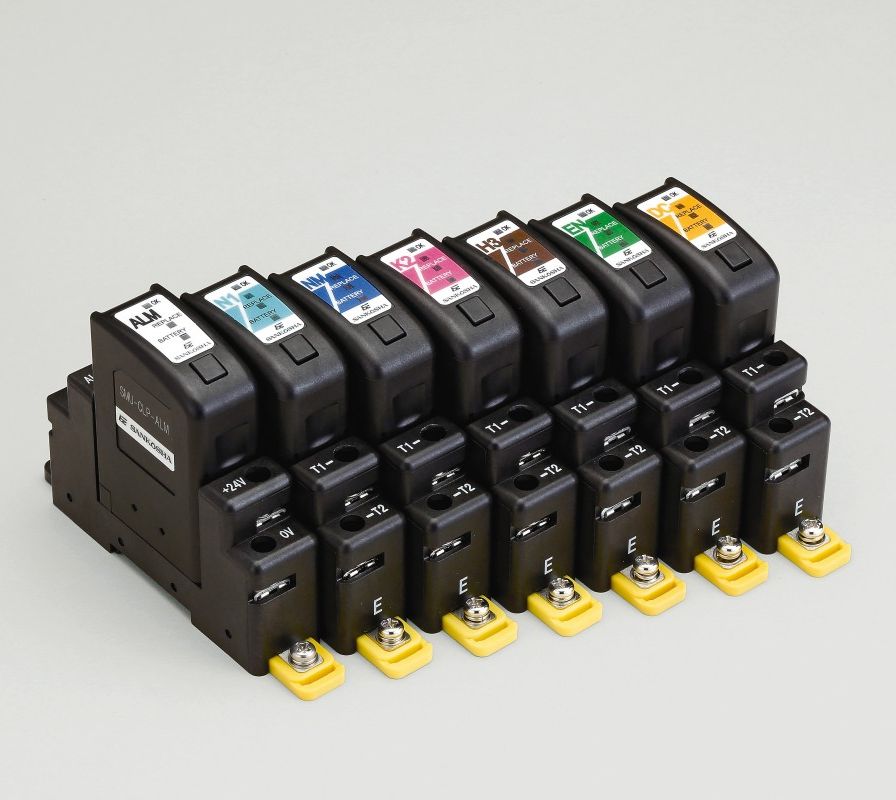

通信用 Smart SPD | SMH-CLP シリーズページ印刷
JIS C 5381-21
通信回線や通信機器を雷サージから保護する通信用SPD
・伝送回線
・計装回線
・制御回線
・電話回線
・直流信号回線
などの保護に使用します
・雷サージカウンタ付きなので、保護効果が見える
・交換推奨表示がSPD劣化前の交換を教えてくれるため、安全性が高い
・プラグインタイプだから、メンテナンスしやすく経済的
・接点監視ユニットを使えば、劣化の遠隔監視もできる
・JIS カテゴリC2、カテゴリD1 対応
| キーワード | 雷サージカウント 交換推奨表示 劣化表示 警報接点 DINレール/ねじ取付け |
|---|---|
| 製品情報 |
製品名：SMH-CLP-「」 |
この製品についてのお問い合わせはこちら
シリーズラインナップ
下の表は左右にスクロールしてご覧ください
| 主な用途 | 伝送・計装回線 | 伝送・計装回線 | 伝送・計装回線 |
| 形式 | SMH-CLP-H3 6V | SMH-CLP-H3 12V | SMH-CLP-H3 24V |
| 最大連続使用電圧 UC | DC 9 V | DC 13.5 V | DC 27 V |
| 定格電流 | DC 100 mA | DC 100 mA | DC 100 mA |
| 絶縁抵抗 | 1 MΩ 以上 | 1 MΩ 以上 | 1 MΩ 以上 |
| 直列抵抗 | 5Ω ± 10% | 5Ω ± 10% | 5Ω ± 10% |
| 挿入損失 |
1.0 dB 以下 |
1.0 dB 以下 |
1.0 dB 以下 |
| 電圧防護レベル UP（1.2/50μs、10kV） | 80 V 以下 | 100 V 以下 | 120 V 以下 |
| インパルスリセット（DC48V、260mA） | 30 ms 以下 | 30 ms 以下 | 30 ms 以下 |
|
インパルス耐久性（8/20μs、10kA） |
10 回 | 10 回 | 10 回 |
|
インパルス耐久性（10/350μs、2.5kA） |
2 回 | 2 回 | 2 回 |
| 交流耐久性（50Hz、0.5A、1s） | 5 回 | 5 回 | 5 回 |
| 主な用途 | 伝送・計装回線 | 伝送・計装回線 | 伝送・計装回線 |
| 形式 | SMH-CLP-H3 48V | SMH-CLP-N1 | SMH-CLP-NM |
| 最大連続使用電圧 UC | DC 52 V | DC 52 V | DC 52 V |
| 定格電流 | DC 100 mA | DC 3 A | - |
| 絶縁抵抗 | 1 MΩ 以上 | 1 MΩ 以上 | 1 MΩ 以上 |
| 直列抵抗 | 5Ω ± 10% | 100 mΩ 以下 | - |
| 挿入損失 |
1.0 dB 以下 |
1.0 dB 以下 |
1.0 dB 以下 |
| 電圧防護レベル UP（1.2/50μs、10kV） | 140 V 以下 | 500 V 以下 | 500 V 以下 |
| インパルスリセット（DC48V、260mA） | 30 ms 以下 | 30 ms 以下 | 30 ms 以下 |
|
インパルス耐久性（8/20μs、10kA） |
10 回 | 10 回 | 10 回 |
|
インパルス耐久性（10/350μs） |
2 回（2.5kA） | 2 回（1kA） | 2 回（1kA） |
| 交流耐久性（50Hz、0.5A、1s） | 5 回 | 5 回 | 5 回 |
| 主な用途 | 制御回線 | 電話回線 | 直流電源 |
| 形式 | SMH-CLP-K2 | SMH-CLP-EN | SMH-CLP-DC |
| 最大連続使用電圧 UC | DC 180 V、AC 140 V | DC 180 V | DC 52 V |
| 定格電流 | DC 3 A | DC 100 mA | DC 3 A |
| 絶縁抵抗 | 100 MΩ 以上 | 1 MΩ 以上 | - |
| 直列抵抗 | 100 mΩ 以下 | 12 Ω 以下 | 100 mΩ 以下 |
| 挿入損失 |
1.0 dB 以下 |
1.0 dB 以下 |
1.0 dB 以下 |
| 電圧防護レベル UP（1.2/50μs、10kV） | 800 V 以下 | 400 V 以下 | 500 V 以下 |
| インパルスリセット（DC48V、260mA） | - | - | - |
|
インパルス耐久性（8/20μs、10kA） |
10 回 | 10 回 | 10 回 |
|
インパルス耐久性（10/350μs） |
2 回（1kA） | 2 回（2.5kA） | 2 回（1.8kA） |
| 交流耐久性（50Hz、0.5A、1s） | 5 回 | 5 回 | 5 回 |
