通信用SPD

保護したい機器と通信用SPDの簡易対応表

下の表は左右にスクロールしてご覧ください

保護したい回線 主な機器・用途 代表的なSPD(端子タイプ) SPDの主な仕様
伝送・計装回線 6V
  • 計装回線
  • ポテンションメーター
  • スローパルス

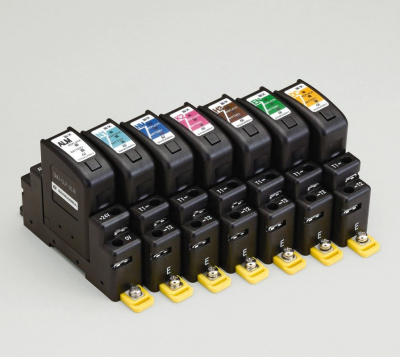

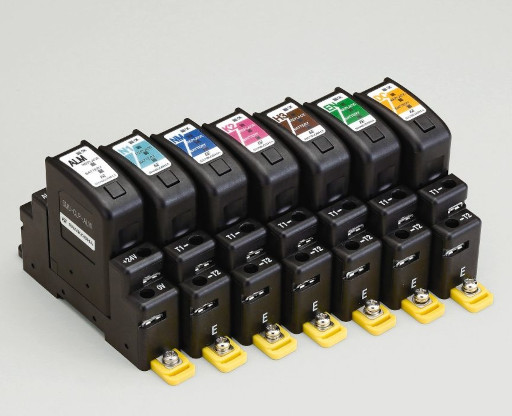

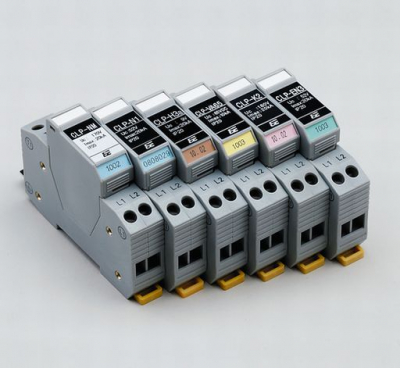

SMH-CLP-H3 6V(ねじ端子)

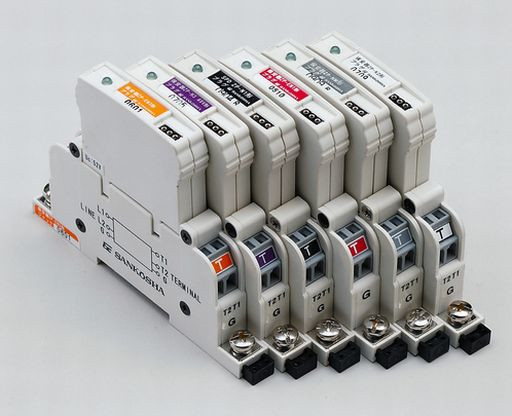

ZP-H3 6V (差し込み端子)

  • 最大連続使用電圧: DC 9V
  • 定格電流: DC 100mA
  • 線路抵抗: 有り

伝送・計装回線 12V

  • 計装回線
  • ポテンションメーター
  • スローパルス

SMH-CLP-H3 12V(ねじ端子)

ZP-H3 12V(差し込み端子)

  • 最大連続使用電圧: DC 13.5V
  • 定格電流: DC 100mA
  • 線路抵抗: 有り

伝送・計装回線 24V

  • 計装回線
  • DC 4mA ~ 20mA回線
  • PLC (プログラマブルロジックコントローラ) 回線

SMH-CLP-H3 24V(ねじ端子)

ZP-H3 24V(差し込み端子)

ZP-H3 24V JKN(ねじ端子)

  • 最大連続使用電圧: DC 27V
  • 定格電流: DC 100mA
  • 線路抵抗: 有り

伝送・計装回線 48V

  • 計装回線
  • ポテンションメーター
  • スローパルス

SMH-CLP-H3 48V(ねじ端子)

ZP-H3 48V(差し込み端子)

  • 最大連続使用電圧: DC 52V
  • 定格電流: DC 100mA
  • 線路抵抗: 有り

伝送・計装回線

  • 平衡回線
  • 風向風速計
  • 日射計
  • 雨量計
  • 湿度計

SMH-CLP-N1(ねじ端子)

ZP-N1(差し込み端子)

ZP-N1 JKN(ねじ端子)

  • 最大連続使用電圧: DC 52V
  • 定格電流: DC 3A
  • 線路抵抗: なし

伝送・計装回線

  • 多芯計測回線
  • 防災監視盤(多芯)
  • 風向風速計
  • 白金式温度計
  • 中央監視装置

SMH-CLP-NM(ねじ端子)

ZP-NM(差し込み端子)

ZP-NM JKN(ねじ端子)

  • 最大連続使用電圧: DC 52V
  • 線路抵抗: なし

制御回線

  • AC制御回線
  • DC110V制御回線
  • リレー回線
  • スピーカー回線

SMH-CLP-K2(ねじ端子)

ZP-K2(差し込み端子)

ZP-K2 JKN(ねじ端子)

  • 最大連続使用電圧: DC 180V/ AC 140V
  • 定格電流: DC 3A
  • 線路抵抗: なし

RS422/ RS485回線

  • RS422
  • RS485

ZP-H2-H1(差し込み端子)

  • 最大連続使用電圧: DC 5V
  • 定格電流: DC 100mA
  • 線路抵抗: 有り

電話回線

  • 電話回線
  • ADSL回線
  • xDSL回線

SMH-CLP-EN(ねじ端子)

ZP-EN1(差し込み端子)

ZP-EN1 JKN(ねじ端子)

ZP-A1(差し込み端子)

  • 最大連続使用電圧: DC 170V
  • 定格電流: DC 100mA
  • 線路抵抗: 有り

電話回線

  • ISDN回線
  • xDSL回線
  • デジタル専用線

ZP-EN3(差し込み端子)

ZP-EN3 JKN(ねじ端子)

  • 最大連続使用電圧: DC 52V
  • 定格電流: DC 100mA
  • 線路抵抗: 有り

DC48V/DC24V回線

  • DC48V信号回路
  • DC24V信号回路
  • 制御回線

SMH-CLP-DC(ねじ端子)

ZP-DC48(差し込み端子)

ZP-DC24(差し込み端子)

  • 最大連続使用電圧(SMH-CLP-DC および ZP-DC48): DC 52V
  • 最大連続使用電圧(ZP-DC24): DC 27V
  • 定格電流: DC 3A
  • 線路抵抗: なし

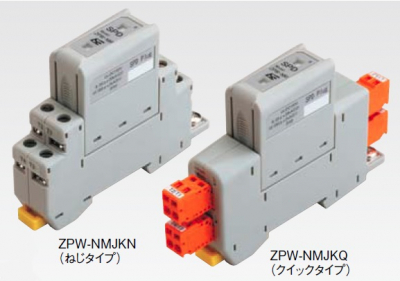

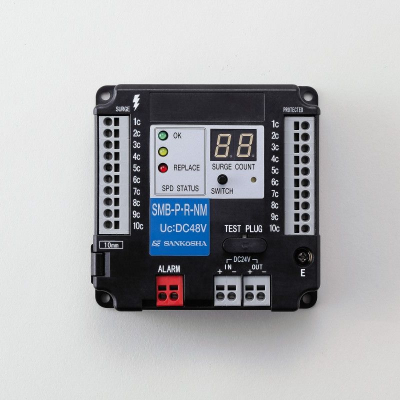

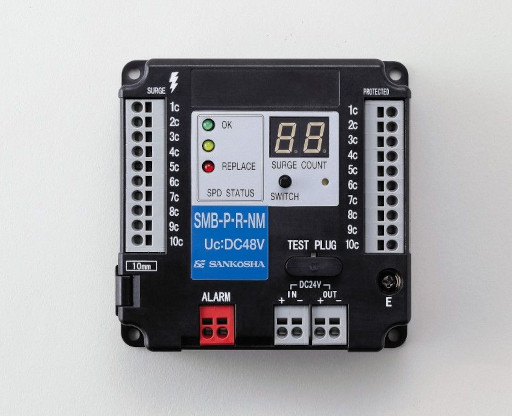

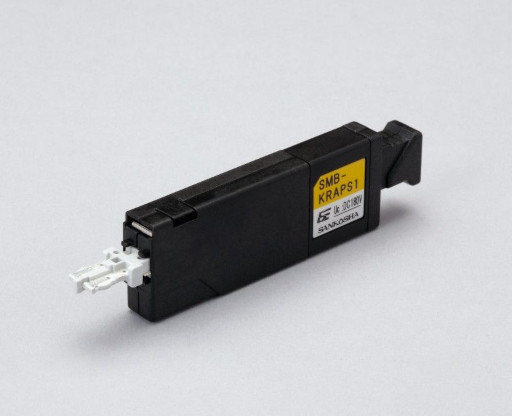

通信用SPDシリーズ一覧
