通信用SPD
ZP-H2-H1(UL)(ねじ端子タイプ)ページ印刷

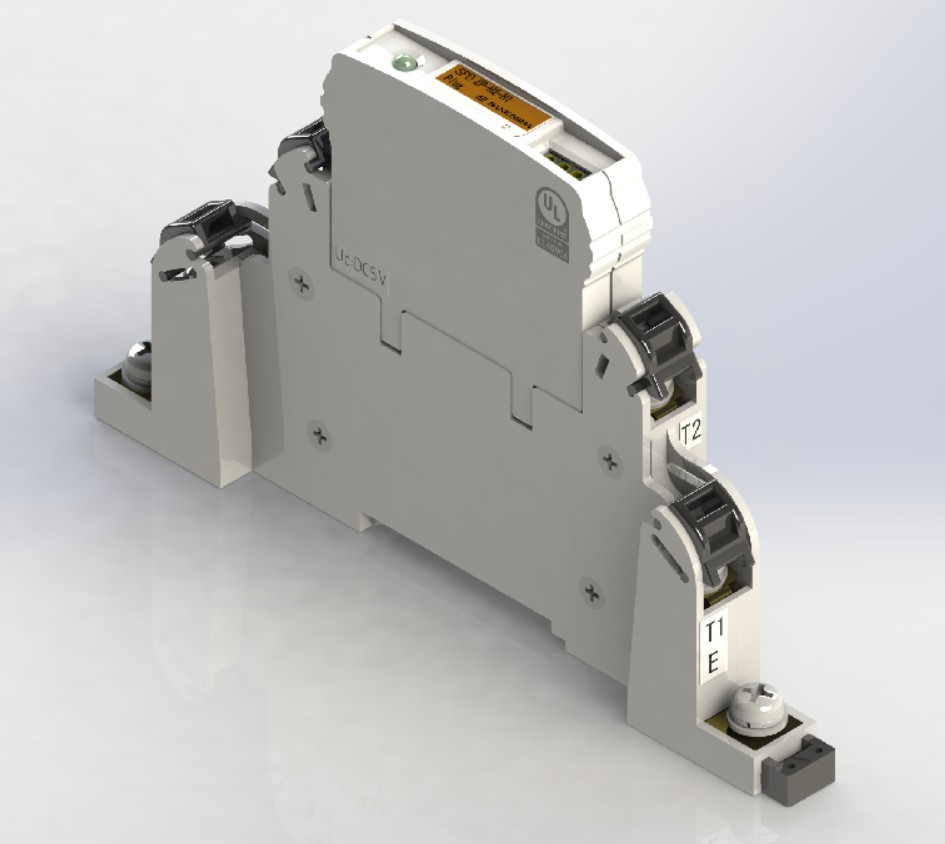

※写真はイメージです。
※製品名の『(UL)』はUL認証品であることを示す、本サイト上の区分表記です。製品本体および仕様書等における正式な型式表記には含まれません
UL497B（File No.E140906)
環境条件
使用場所： 室内
使用温度・湿度： -40°C ～ +70°C の範囲、96% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C の範囲、96% 以下（結露のないこと）
標高： 2000 m 以下
外形寸法図（単位: mm）
仕様
| 項目 | 測定条件 | 性能 |
| 最大連続使用電圧 UC | - | DC 5 V |
| 定格電流 | - | DC 100 mA |
| 直列抵抗 | DC 100 mA | 5Ω ±10% |
| 挿入損失 | DC ～ 25MHz | 1.0dB 以下 |
| 電圧防護レベル UP | 1.2/50μs、10kV | 50 V |
| 公称放電電流 In | 8/20 μs | 5 kA |
| 最大放電電流 Imax | 8/20 μs | 10kA（5kA×2） |
| 10/350 μs | 2kA（1kA×1） | |
| インパルス耐久性 | 8/20μs、5kA（カテゴリ C2） | 10 回 |
| 10/350μs、2.5kA（カテゴリ D1） | 2 回 | |
|
ブレークダウン電圧 |
100 V/s | L-L:6-20V |
| L-E:6-20V | ||
| 交流耐久性 | 50Hz、0.5A、1s | 5 回 |
| 過負荷故障モード | - | モード1 |
| 劣化表示 | 専用テスターを使用 | LED点灯：正常 / LED消灯：劣化（要交換） |
| 質量 | - | 約 70 g |
