通信用SPD

ZP-N1 (差し込み端子タイプ)ページ印刷

  • 通信用SPD ZP-N1JK
  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合

JIS C 5381-21

伝送回線や計装回線を雷サージから保護する通信用SPD
・平衡回線
・風向風速計
・日射計
・雨量計
・温度計
などの保護に使用します

・薄型なので、省スペース化できます
・専用テスターを使って、SPDの劣化診断ができます
・ケーブル接続は差し込み端子
・JIS カテゴリC2、カテゴリD1 対応

キーワード 劣化表示 DINレール/ねじ取付け

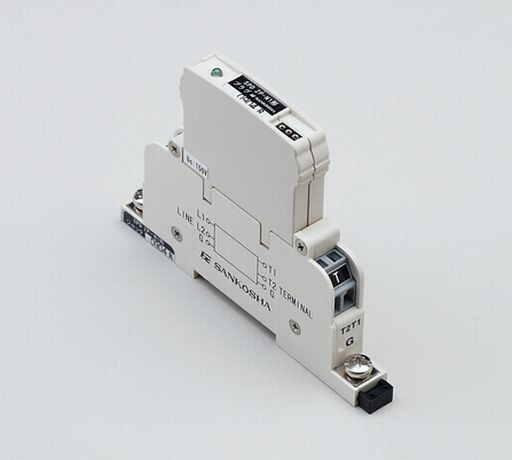

製品情報 製品名:ZP-N1JK (プラグとジャックのセット)

この製品についてのお問い合わせはこちら

環境条件

使用場所: 室内

使用温度・湿度: -40°C ~ +70°C の範囲、96% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C の範囲、96% 以下(結露のないこと)

標高: 2000 m 以下

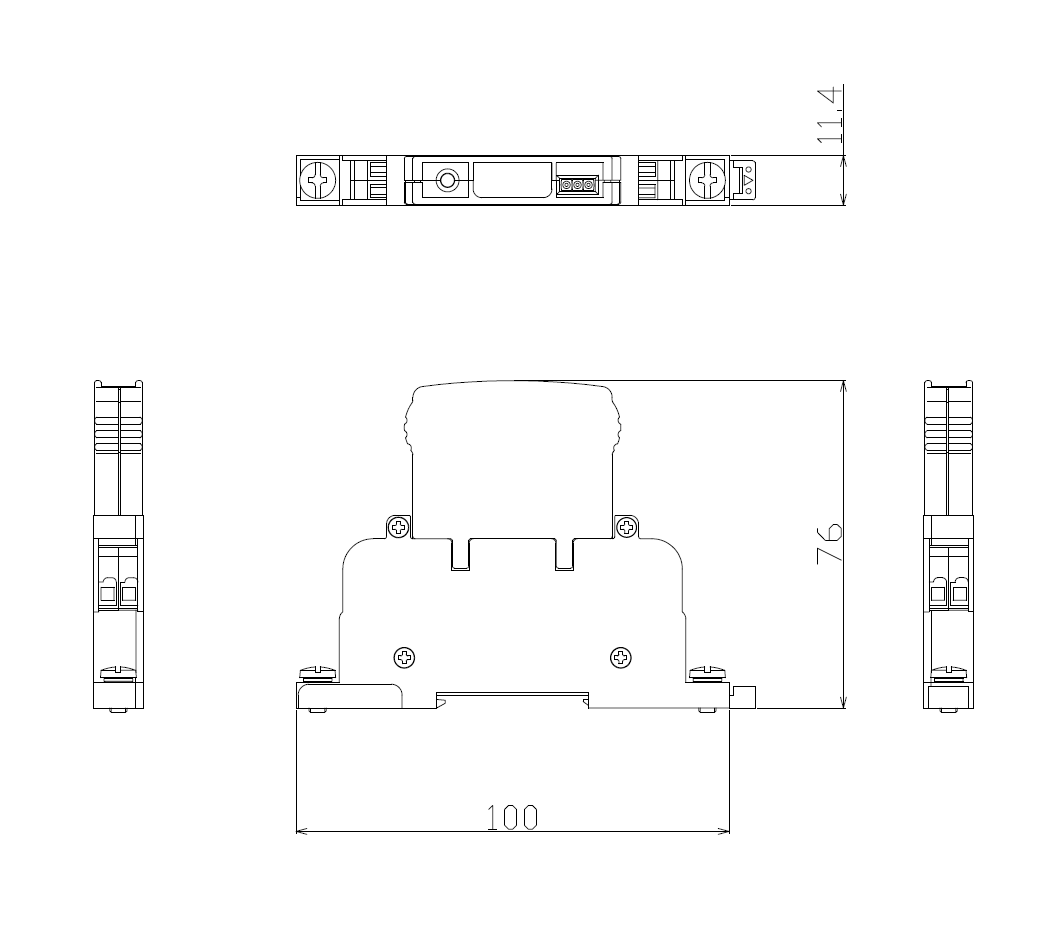

外形寸法図(単位: mm)

仕様

項目 測定条件 性能
最大連続使用電圧 UC - DC 150 V
定格電流 - DC 3 A
直流放電開始電圧 100 V/s 180 V 以上
絶縁抵抗 DC 150 V 10 MΩ 以上
挿入損失 DC ~ 1 MHz 1.0 dB 以下
電圧防護レベル UP 1.2/50 μs、4 kV 50 V 以下(L1~L2間)、1000 V 以下(T1、T2~G間)
最大放電電流 Imax 8/20 μs(C2) 10 kA(5 kA × 2 回)
最大放電電流 Imax 10/350 μs(D1) 1 kA(0.5 kA × 2 回)
インパルスリセット DC 48 V、260 mA 30 ms 以下
インパルス耐久性 8/20 μs、2 kA 10 回(カテゴリ C2)
インパルス耐久性 10/350 μs、0.5 kA 2 回(カテゴリ D1)
交流耐久性 50 Hz、0.5 A、1 s 5 回
過負荷故障モード - モード1
劣化表示 専用テスターを使用 LED点灯:正常 / LED消灯:劣化(要交換)
質量 - 約 70 g

資料ダウンロード

ZP-N1_仕様書・外観図(PDF)

ZP-N1_CADデータ(DXF)

ZP-「」JK共通_取扱説明書(PDF)
