通信用SPD
クローネ端子専用SPD | SMB-KRAPS1ページ印刷
JIS C 5381-21
電話回線に侵入してくる雷サージ等の異常電圧から、回線に接続された機器を保護する通信用SPD
MDF や IDF に幅広く導入され、クローネ端子として知名度の高い「LSA-PLUS」専用

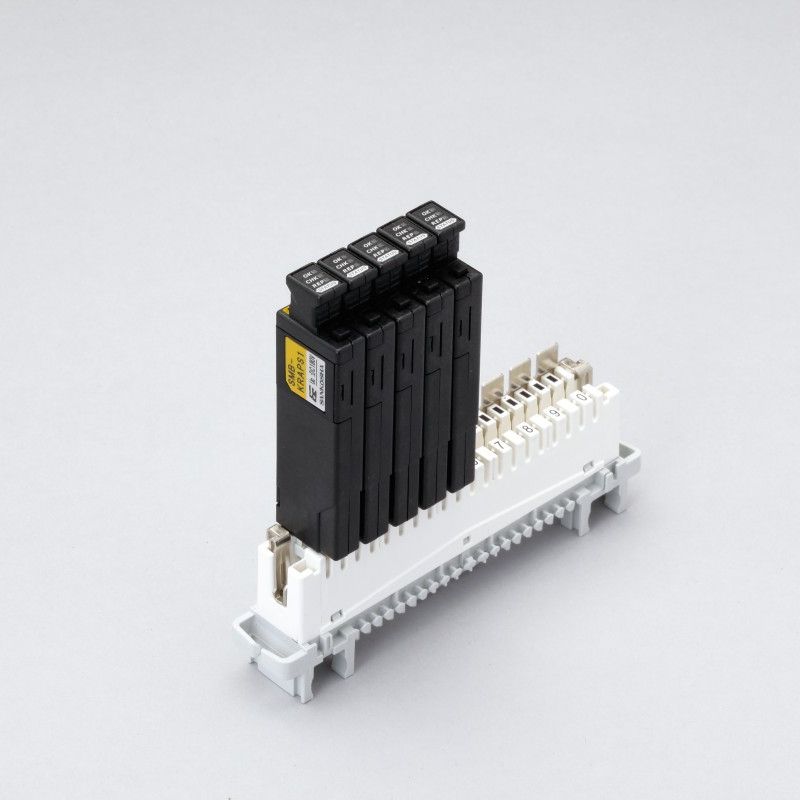

・LSA-PLUS 切分モジュールに装着して回線を保護します
・回線毎に取り付けるタイプ
・雷サージカウンタ付きなので、保護効果が見える
・交換推奨表示がSPD劣化前の交換を教えてくれるため、安全性が高い
・しかも、交換推奨は2段階式だから多雷地域でも安心
・JIS カテゴリC2、カテゴリD1 対応
| キーワード | 雷サージカウント 交換推奨表示 劣化表示 |
|---|---|
| 製品情報 |

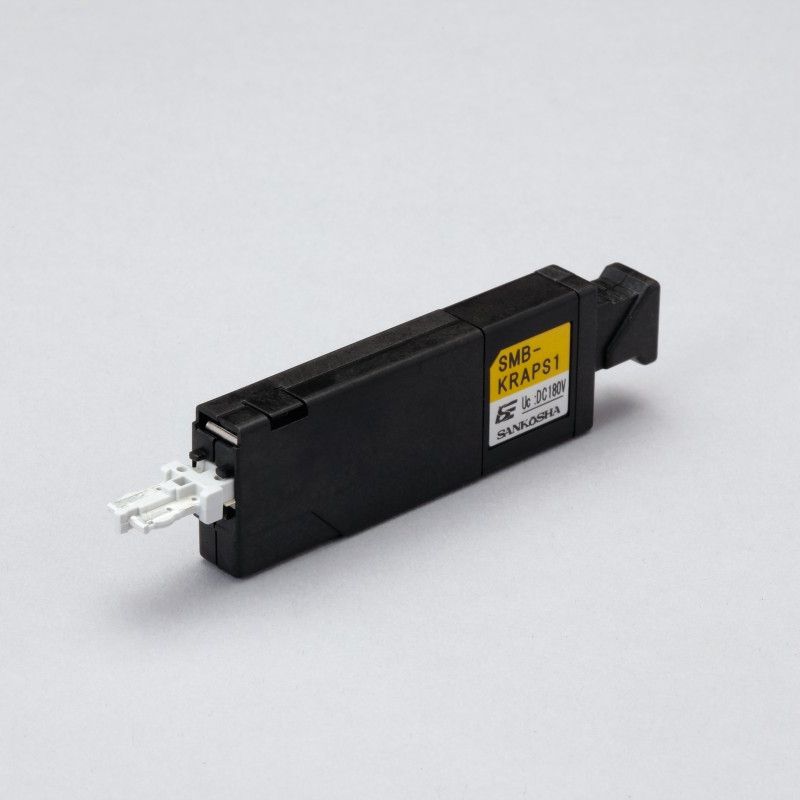

製品名：SMB-KRAPS1 品目コード：1111027491 |
環境条件
使用場所： 室内
使用温度・湿度： -25°C ～ +60°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -25°C ～ +60°C の範囲、90% 以下（結露のないこと）
標高： 2000 m 以下

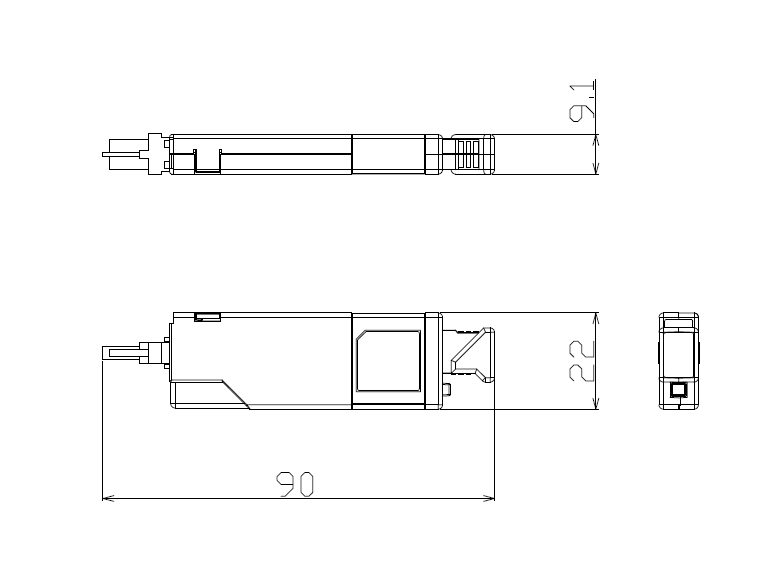

外形寸法図（単位: mm）
仕様
| 項目 | 測定条件 | 性能 |
| 最大連続使用電圧 UC | - | DC 180 V |
| 定格電流 | - | DC 100 mA |
| 漏れ電流 | DC 180 V | 10 μA 以下 |
| 直流抵抗（L1-T1、L2-T2） | DC 100 mA | 10 Ω 以下 |
| 挿入損失 | DC ～ 5 MHz | 1.0 dB |
| 電圧防護レベル UP（T1、T2-E） | 1.2/50 μs、10 kV | 500 V 以下 |
| 電圧防護レベル UP（T1-T2） | 1.2/50 μs、10 kV | 500 V 以下（ノーマルモード時）、100 V 以下（コモンモード時） |
| インパルスリセット | DC 48 V、260 mA | 30 ms 以下 |
| 公称放電電流 In | 8/20 μs | 5 kA |
| 最大放電電流 Imax | 8/20 μs | 10 kA（片線 5 kA） |
| インパルス耐久性 | 8/20 μs、10 kA | 10 回（カテゴリ C2） |
| インパルス耐久性 | 10/350 μs、2.5 kA | 2 回（カテゴリ D1） |
| 交流耐久性 | 50 Hz、0.5 A | 5 回 |
| 過負荷故障モード | - | モード2 |
| 劣化表示 | 本体表示部のLED点灯 | 緑色：正常 / 黄色：交換推奨 / 赤色：要交換 / 全て：劣化 |
| 質量 | - | 約 18 g |
