端子板

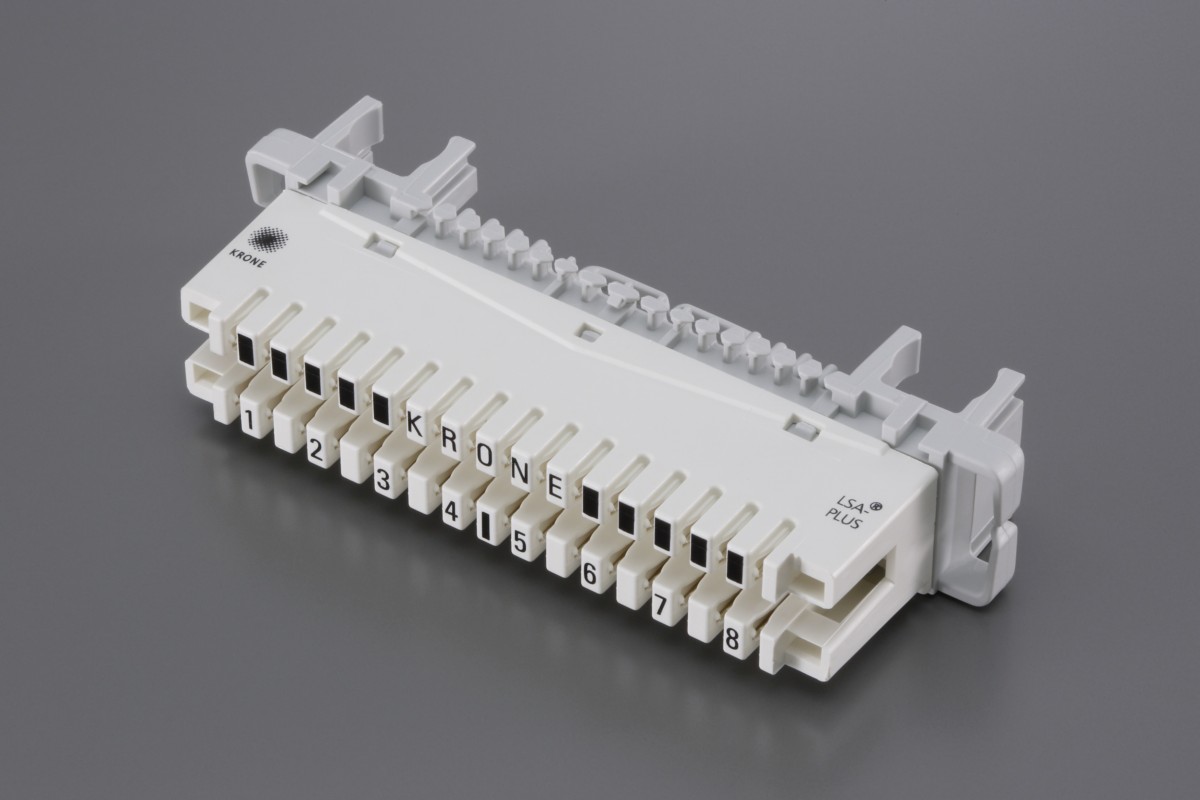

6036 1 005-00 | 8対切分標準PFモジュール 1-8ページ印刷
環境条件
使用場所： 屋内
使用温度・湿度： -20°C ～ +80°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +90°C の範囲、90% 以下（結露のないこと）

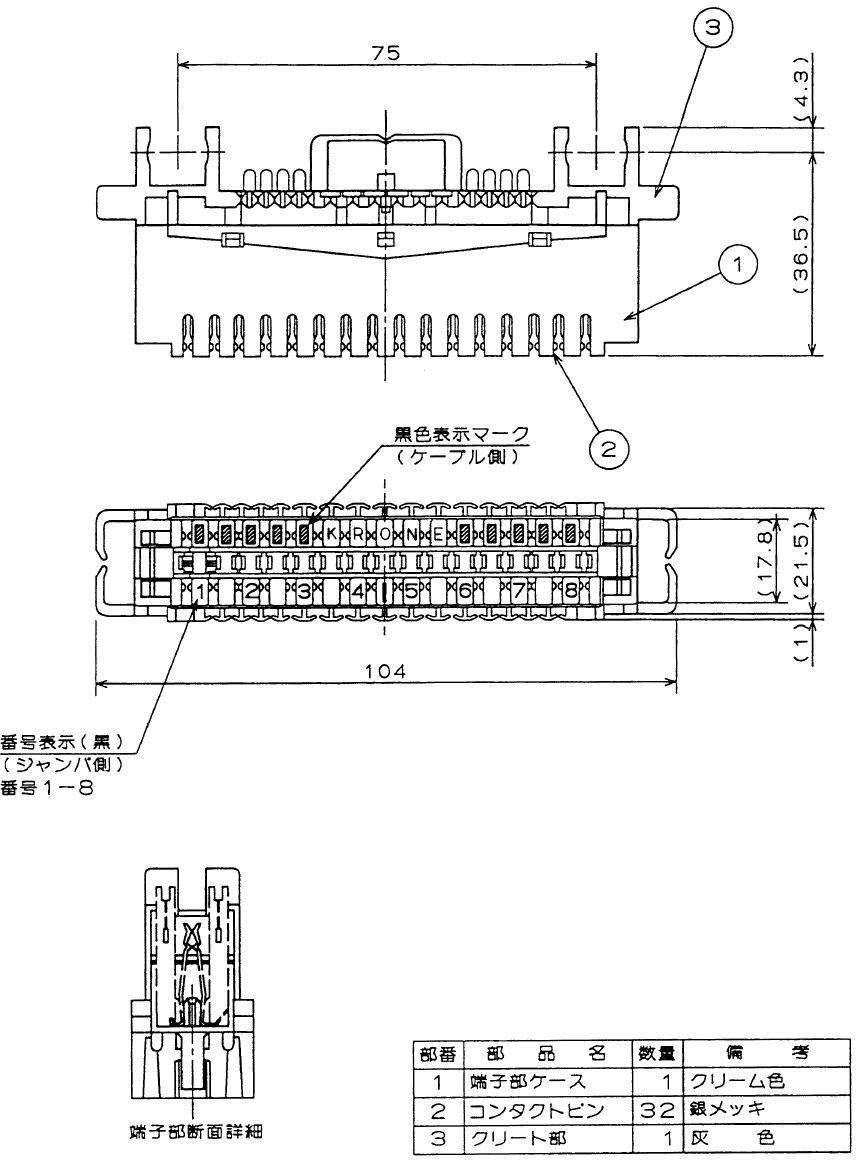

外形寸法図（単位: mm）
接続条件
| 接続線数 | ケーブル側：最大 2本 | ジャンパ側：最大 2本 |
|---|---|---|
| 線径（1本接続） | 被覆外径：φ 0.7 ～ 1.6 mm |
導体径：φ 0.4 ～ 0.8 mm（単線） または φ 0.12 mm ×7 ～ 0.32mm ×7（より線） |
| 線径（2本接続） | 被覆外径：φ 0.7 ～ 1.6 mm | 導体径：φ 0.4 ～ 0.65 mm（単線のみ） |
※ 2本接続の場合、同じ種類・同じ線径に限る
製品の取付け方法は、こちらのPDF資料をご覧ください。 LSA-PLUS 取り付け説明資料（PDF 3.3MB）
仕様
| 項目 | 測定条件 | 性能 |
| 絶縁抵抗 | DC 500 V | 50000 MΩ 以上 |
| 耐電圧 | AC 2kV/1分間、端子間、端子-アース間 |
絶縁破壊がないこと |
| 接触抵抗 | ケーブル側-ジャンパ側（導体抵抗含む） |
10 mΩ 以下 |
| 質量 | - | 約 50 g |
