LSA-PLUS 取付け金具

8対クローネ端子用バックマウントフレーム(BMF)ページ印刷

8対のクローネ端子板(LSA-PLUS 標準モジュール・切分モジュール)を
複数台取り付けるための金具セットです

深さ(奥行)は 22mm、30mm、50mm の3種類
段数は 1 ~11 段 から選べます

対象モジュール
・8対接続標準モジュール
・8対切分標準モジュール

製品情報 製品名:8対BMF(品番は表に記載)
品目コード:表に記載

この製品についてのお問い合わせはこちら

深さ 22mm タイプ

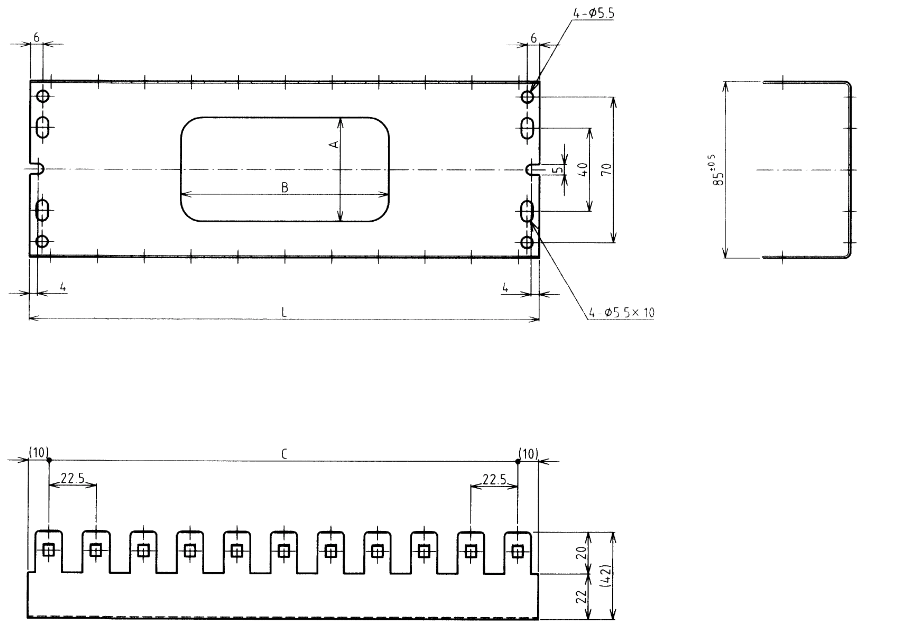

外形寸法図(単位: mm)

※L、A、B、C は下表参照

ラインナップ

下の表は左右にスクロールしてご覧ください

段数

商品名

品番 品目コード L A B C
1 8対 BMF 1段 H22 6450 3 203-01 11012874 20 - - -
2 8対 BMF 2段 H22 6450 3 203-02 11012875 42.5 - - 22.5
3 8対 BMF 3段 H22 6450 3 203-03 11012876 65 - - 45
4 8対 BMF 4段 H22 6450 3 203-04 11012877 87.5 50 30 67.5
5 8対 BMF 5段 H22 6450 3 203-05 11012878 110 50 50 90
6 8対 BMF 6段 H22 6450 3 203-06 11012879 132.5 50 60 112.5
7 8対 BMF 7段 H22 6450 3 203-07 11012880 155 50 70 135
8 8対 BMF 8段 H22 6450 3 203-08 11012881 177.5 50 90 157.5
9 8対 BMF 9段 H22 6450 3 203-09 11012882 200 50 90 180
10 8対 BMF 10段 H22 6450 3 203-10 11012883 222.5 50 100 202.5
11 8対 BMF 11段 H22 6450 3 203-11 11012884 245 50 100 225

深さ 30mm タイプ

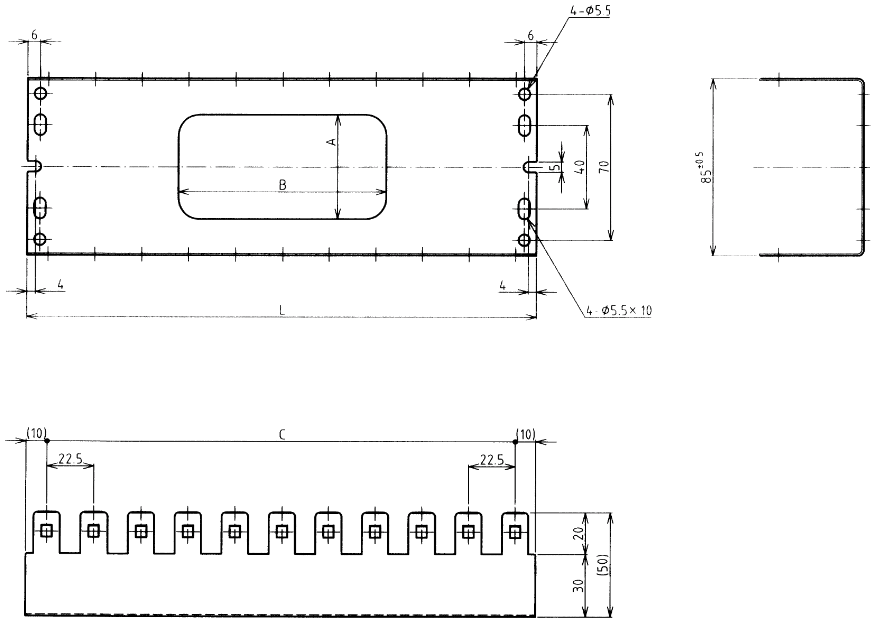

外形寸法図(単位: mm)

※L、A、B、C は下表参照

ラインナップ

下の表は左右にスクロールしてご覧ください

段数

商品名

品番 品目コード L A B C
1 8対 BMF 1段 H30 6450 3 204-01 11012885 20 - - -
2 8対 BMF 2段 H30 6450 3 204-02 11012886 42.5 - - 22.5
3 8対 BMF 3段 H30 6450 3 204-03 11012887 65 - - 45
4 8対 BMF 4段 H30 6450 3 204-04 11012888 87.5 50 30 67.5
5 8対 BMF 5段 H30 6450 3 204-05 11012889 110 50 50 90
6 8対 BMF 6段 H30 6450 3 204-06 11012890 132.5 50 60 112.5
7 8対 BMF 7段 H30 6450 3 204-07 11012891 155 50 70 135
8 8対 BMF 8段 H30 6450 3 204-08 11012892 177.5 50 90 157.5
9 8対 BMF 9段 H30 6450 3 204-09 11012893 200 50 90 180
10 8対 BMF 10段 H30 6450 3 204-10 11012894 222.5 50 100 202.5
11 8対 BMF 11段 H30 6450 3 204-11 11012895 245 50 100 225

深さ 50mm タイプ

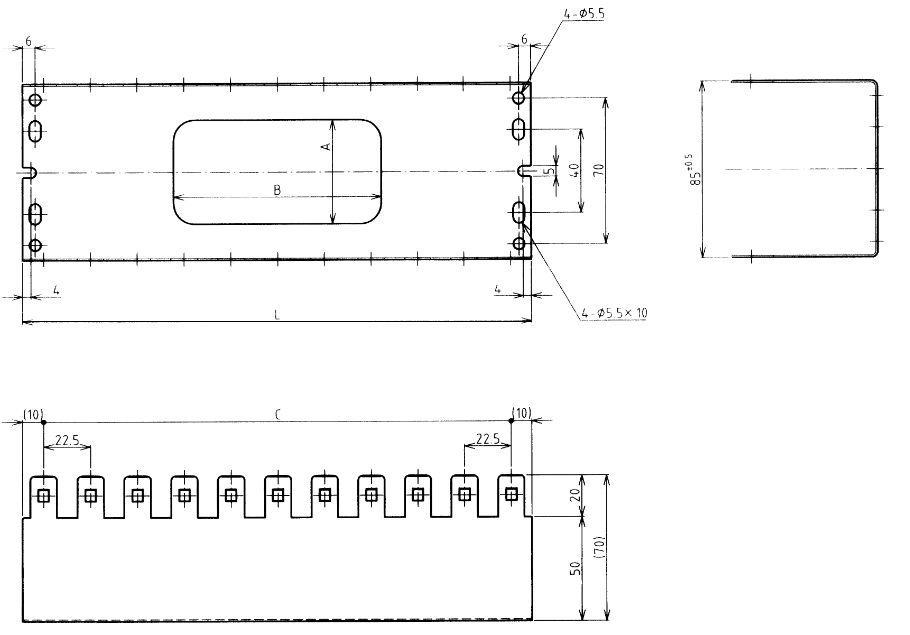

外形寸法図(単位: mm)

※L、A、B、C は下表参照

ラインナップ

下の表は左右にスクロールしてご覧ください

段数

商品名

品番 品目コード L A B C
1 8対 BMF 1段 H50 6450 3 205-01 11012896 20 - - -
2 8対 BMF 2段 H50 6450 3 205-02 11012897 42.5 - - 22.5
3 8対 BMF 3段 H50 6450 3 205-03 11012898 65 - - 45
4 8対 BMF 4段 H50 6450 3 205-04 11012899 87.5 50 30 67.5
5 8対 BMF 5段 H50 6450 3 205-05 11012900 110 50 50 90
6 8対 BMF 6段 H50 6450 3 205-06 11012901 132.5 50 60 112.5
7 8対 BMF 7段 H50 6450 3 205-07 11012902 155 50 70 135
8 8対 BMF 8段 H50 6450 3 205-08 11012903 177.5 50 90 157.5
9 8対 BMF 9段 H50 6450 3 205-09 11012904 200 50 90 180
10 8対 BMF 10段 H50 6450 3 205-10 11012905 222.5 50 100 202.5
11 8対 BMF 11段 H50 6450 3 205-11 11012906 245 50 100 225

仕様

材質 ステンレス鋼板(SUS304)
添付ねじ

木ねじなべ 4.1 × 13(2個)

Wセムスなべ 4 × 8(2個)

Wセムスなべ 4 × 15(4個)

M4 ナット(4個)

切りかき

1段・2段のマウントフレームにはありません

背面のケーブル導入孔

1段・2段・3段のマウントフレームにはありません

取付け穴

1段・2段の各取付け穴は、フレーム背面の中央部のみに位置します

取付け方法

製品の取付け方法は、こちらのPDF資料をご覧ください。 LSA-PLUS 取り付け説明資料(PDF 3.3MB)
