通信用SPD

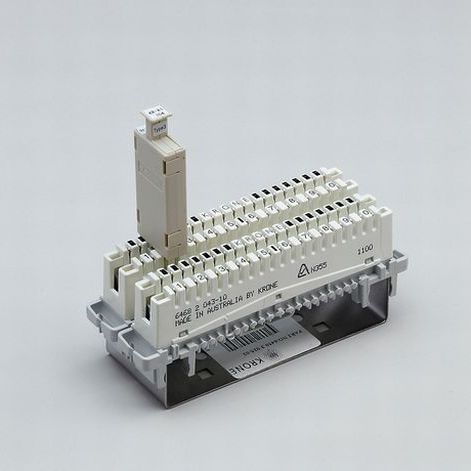

クローネ端子専用SPD | KR シリーズページ印刷

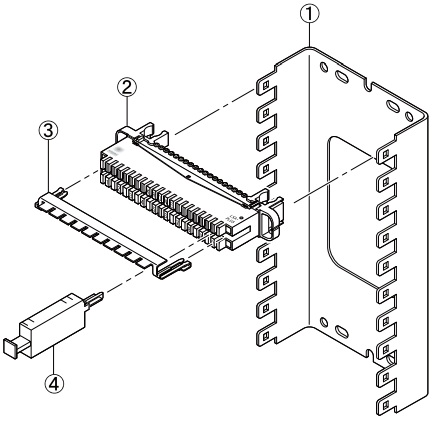

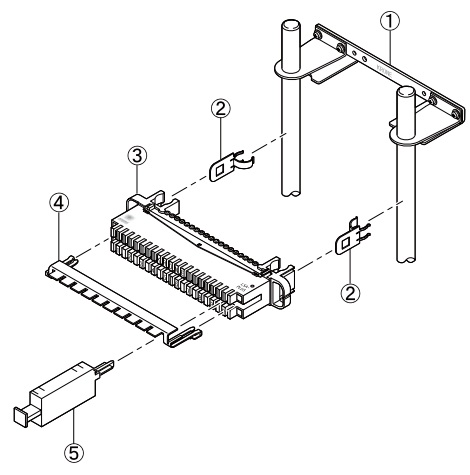

シリーズラインナップ
下の表は左右にスクロールしてご覧ください
| 主な用途 | 条件 |
|
|
| 形式 | - | KR-APS1 | KR-DC48 |
| 最大連続使用電圧 UC | - | DC 180 V | DC 52 V |
| 定格電流 | - | DC 100 mA | DC 1 A |
| 漏れ電流 | - | 10 μA 以下（DC 180 V） | 10 μA 以下（DC 52 V） |
| 直流抵抗 | - | 10 Ω 以下（DC 100 mA） | - |
| 挿入損失 | - | 1.0 dB （DC ～ 5 MHz） | 1.0 dB （DC ～ 1 MHz） |
| 電圧防護レベル UP | 1.2/50 μs、10 kV | 500 V 以下 | - |
| 1.2/50 μs、2kV | - | 1000 V 以下 | |
| インパルスリセット | DC 48 V、260 mA | 30 ms 以下 | - |
| 公称放電電流 In | 8/20 μs | 5 kA | 1 k A |
| 最大放電電流 Imax | 8/20 μs | 10 kA（片線 5 kA × 2 回） | 2 kA（片線 1 kA × 2 回） |
| 10/350 μs | 5 kA（片線 2.5 kA × 2 回） | - | |
| インパルス耐久性 | 8/20 μs カテゴリC2 | 10 回（10 kA） | 10 回（1 kA） |
| 10/350 μs カテゴリD1 | 2 回（2.5 kA） | - | |
| 交流耐久性 | - | 5 回（0.5A、1s） | 5 回（0.1A、1s） |
| 過負荷故障モード | - | モード2 | モード1 |
| 応答速度 | - | 3 ns 以下 | - |
| 劣化表示 | - |
うす赤紫：正常 青紫：劣化（要交換） |
LED点灯：正常 LED消灯：劣化（要交換） |
| 質量 | - | 約 10 g | 約 10 g |
| 主な用途 | 条件 |
|
|
| 形式 | - | KR-AS | KR-A1(T3) |
| 最大回路電圧、電流 | - | 180 Vo-p、120 mA | 180 Vo-p、120 mA |
| 周波数帯域 | - | 0.7 dB 以下（DC ~ 1 MHz） | 0.7 dB 以下（DC ~ 1 MHz） |
| 直流放電開始電圧 | - | 230 V ± 30 V（100V/ms） | 230 V ± 20 %（100V/s） |
| インパルス放電開始電圧 | - | 500 V 以下（100 V/μs） | 500 V 以下（1 kV/μs） |
| 直流抵抗 | - | 20 Ω 以下 | 10 Ω 以下 |
| 漏れ電流 | - | 1 mA 以下（DC 170 V） | - |
| 静電容量 | f：1 MHz | 250 pF 以下 | 10 pF 以下 |
| 電圧防護レベル | 8/20 μs、1 kV | 700 V 以下 | 500 V 以下 |
| インパルス電流耐量 | 8/20 μs | 1600 A（片線 800 A） | - |
| 10/350 μs | 1000 A（片線 500 A） | - | |
| インパルス耐久性 | 8/20 μs カテゴリC2 | 500 回（0.5 kA） | 10 回（5 kA） |
| 10/350 μs カテゴリD1 | - | 2 回（2.5 kA） | |
| インパルス寿命 | 10/1000 μs、50 A | 1000 回（片線 25 A） | - |
| 10/1000 μs、100 A | 150 回（片線 50 A） | - | |
| サーミスタ不動作特性 | DC 60 V | 120 mA | - |
| サーミスタ動作特性 | AC 250 V |
AC500mA（50/60Hz）通電時、 30秒以内に動作 |
- |
| 電力線混触 | AC 250 A、3 A、1 s | サーミスタの保護動作 | - |
| 絶縁抵抗 | - | 100 MΩ 以上（DC100V） | 100 MΩ 以上（DC170V） |
| 劣化表示 | - | - |
うす赤紫：正常 青紫：劣化（要交換） |
| 質量 | - | 約 10 g | 約 10 g |
| 主な用途 | 条件 |
|
|
| 形式 | - | KR-A1 | KR-SD形 |
| 最大回路電圧、電流 | - | 170 Vo-p、120 mA | 180 Vo-p、160 mA |
| 周波数帯域 | - | 0.7 dB 以下（DC ~ 1 MHz） | 1.0 dB 以下（DC ~ 15 MHz） |
| 直流放電開始電圧 | - | 230 V ± 20 %（100V/s） | 235 V ± 35 V（100 V/ms） |
| インパルス放電開始電圧 | - | 700 V 以下（1 kV/μs） | 330 V 以下（10/1000 μs、5 kV） |
| 直流抵抗 | - | 20 Ω 以下 | - |
| 漏れ電流 | - | - | 10 μA 以下（DC 180 V） |
|
DCホールドオーバー特性 |
10/1000 μs、 50 A、DC 52 V |
- | 160 mA 以上 |
| 静電容量 | f：1 MHz | 10 pF 以下 | - |
| インパルス電流耐量 | 8/20 μs | 5 kA（片線 2.5 kA）、10 回 | 1600 A（片線 800 A） |
| 8/20 μs | 10 kA（片線 5 kA）、1 回 | - | |
| 10/350 μs | 1 kA（片線 500 A）、1 回 | - | |
| インパルス寿命 | 10/1000 μs、25 A | - | 1000 回 |
| 10/1000μs、100A | - | 150 回 | |
| サーミスタ不動作特性 | DC 60 V | 120 mA | - |
| サーミスタ動作特性 | AC 250 V |
AC500mA（50/60Hz）通電時、 30秒以内に動作 |
- |
| 電力線混触 | AC 250 A、3 A、1 s | アレスタまたはサーミスタの保護動作 | - |
| 絶縁抵抗 | - | 100 MΩ 以上（DC100V） | 100 MΩ 以上（DC100V） |
| 劣化表示 | - |
うす赤紫：正常 青紫：劣化（要交換） |
- |
| 質量 | - | 約 10 g | 約 10 g |
