通信用SPD

ZPW シリーズページ印刷

  • 通信用SPD ZPW-NMシリーズ
  • RoHS

通信用SPD

多芯対応
ZPW-NM:4芯
ZPW-485:3芯

・プラグイン型(無瞬断でのプラグ脱着可能)

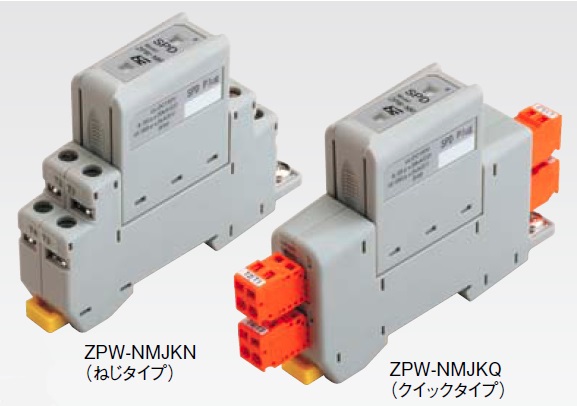

・ケーブル接続は、ねじ端子タイプとクイック端子タイプがあります
・DINレール(35mm幅)取付構造
・劣化表示機能搭載

この製品についてのお問い合わせはこちら

仕様

下の表は左右にスクロールしてご覧ください

項目 測定条件

性能

性能

主な用途 -

各種計装・計測・通信回線(4芯)

RS485/RS422回線(3芯)

形式 - ZPW-NM ZPW-485
最大連続使用電圧 UC L-T間 DC 150 V DC 6 V
定格電流 L-T間 DC 300 mA

DC 100 mA

直列抵抗 L-T間 - 10 Ω 以下
直列抵抗 S-G間 - 1 Ω 以下

電圧防護レベル UP

1.2/50μs、10kV

8/20μs、5kA

1000 V 以下(L-E間)

50 V 以下(各L端子間)

500 V 以下(T-E間)
インパルス耐久性 8/20μs、20kA(4線合計値、L-E間) 10 回(カテゴリC2) -
インパルス耐久性 10/350μs、2kA(4線合計値、L-E間) 2 回(カテゴリD1) -
インパルス耐久性 8/20μs、5kA(3線合計値、L-E間) - 10 回(カテゴリC2)
インパルス耐久性 10/350μs、1kA(3線合計値、L-E間) - 2 回(カテゴリD1)
挿入損失 DC ~ 1MHz 0.5 dB 以下 1.0 dB 以下
質量 ZPW-「」JKN(ねじタイプ)

約 160 g

約 160 g

質量 ZPW-「」JKQ(クイックタイプ)

約 140 g

約 140 g

推奨ケーブル

下の表は左右にスクロールしてご覧ください

型式

ケーブル

圧着端子

ZPW-「」JKN(ねじタイプ)

より線 M3圧着端子(圧着端子幅 6.6mm以下)0.5~2.63mm2
ZPW-「」JKN(ねじタイプ) 単線 M3圧着端子(圧着端子幅 6.6mm以下)Φ0.8~1.82mm
ZPW-「」JKN(ねじタイプ) AWG M3圧着端子(圧着端子幅 6.6mm以下)AWG20~14
ZPW-「」JKQ(クイックタイプ) より線

0.5~2.5mm2(最大電線被覆外径 Φ4.1mm以下)

ZPW-「」JKQ(クイックタイプ) 単線 Φ0.8~1.6mm(最大電線被覆外径 Φ4.1mm以下)
ZPW-「」JKQ(クイックタイプ) AWG AWG20~12(最大電線被覆外径 Φ4.1mm以下)

外形寸法図(単位mm)

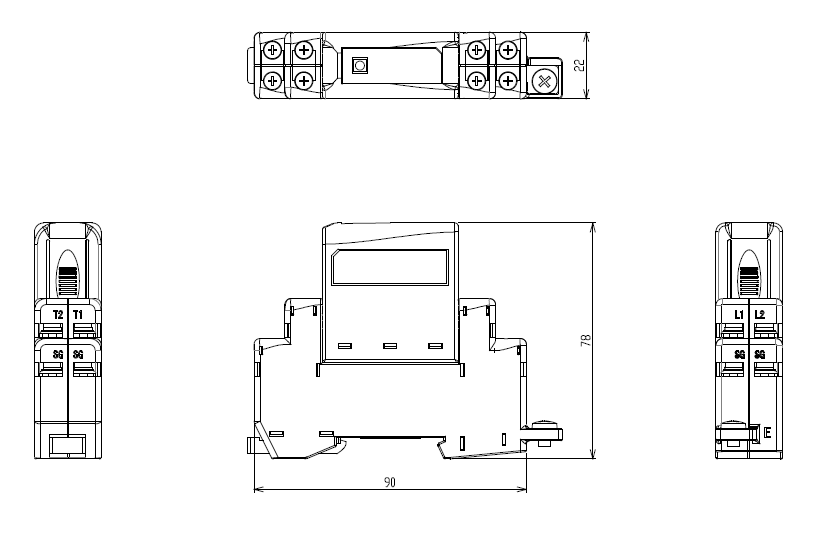

ねじ端子タイプ

ZPWねじタイプの外形寸法図

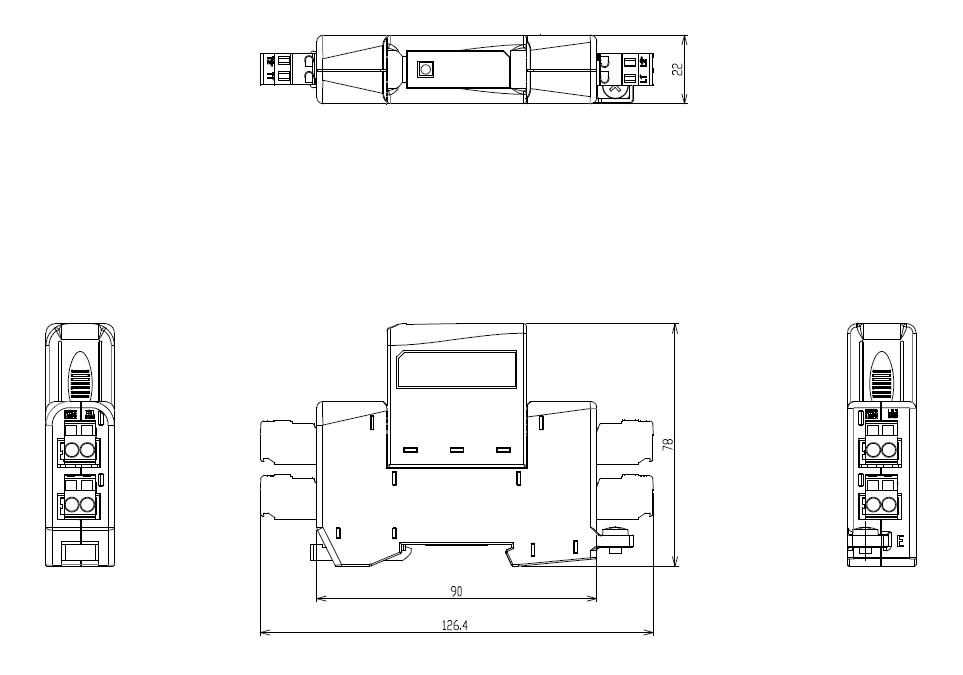

クイック端子タイプ

ZPWクイックタイプの外形寸法図
