通信用SPD

VSコンパクト端子専用SPD | RM-VS シリーズページ印刷

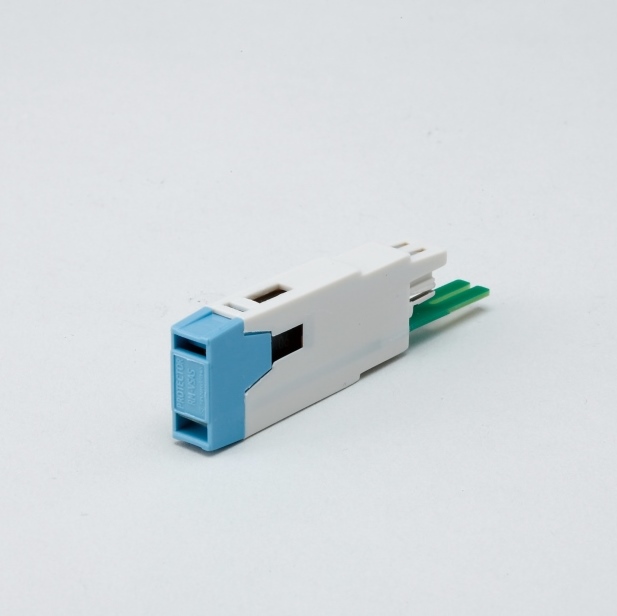

  • RM-VS形

電話回線に侵入してくる雷サージ等の異常電圧から、回線に接続された機器を保護する通信用SPD

R&M社製のVSコンパクトモジュールに装着して回線を保護します

・回線毎に取り付けるタイプ

製品情報 製品名:RM-VS シリーズ(形式は表に記載)

この製品についてのお問い合わせはこちら

仕様

右にスクロールしてご覧ください

項目 測定条件

性能

性能
主な用途

一般電話回線

電子交換機
形式 RM-VSA1FS RM-VSAS
品目コード 11011364 11011365
最大連続使用電圧Uc DC180V DC180V
定格電流 DC100mA DC100mA
絶縁抵抗

Uc=DC180V
(各L-PE間、L1-L2間)

100MΩ以上 18MΩ以上
直列抵抗 DC100mA

8~11Ω

8~11Ω

挿入損失 DC~10MHz 1.0dB以下 1.0dB以下
電圧防護レベルUp

1.2/50μs 2kV
(各L-PE間)

1.2kV以下 350V以下
インパルスリセット DC52V 100mA 30ms以下 30ms以下
交流耐久性 50Hz 5A 1s 5回 1回
インパルス耐久性

8/20μs 2kA
(片線 1kA×2)

10回(カテゴリC2) 10回(カテゴリC2)

10/350μs 1kA
(片線 0.5kA×2)

2回(カテゴリD1) 2回(カテゴリD1)
電流応答時間

DC1.0A
(定格電流の10%までの減少時間)

10秒以下 10秒以下
電流復旧時間

DC1.0A
(定格電流の90%までの復旧時間)

90秒以下 90秒以下
過負荷故障モード モード2 モード2
フェールセーフ動作 5A 7秒以内 -
応答速度 3ns 3ns
劣化表示

正常時:うす赤紫
異常時:青紫

-
