通信用SPD

HOWL2 | SMB-P・R-K2ページ印刷

  • RoHS

JIS C 5381-21

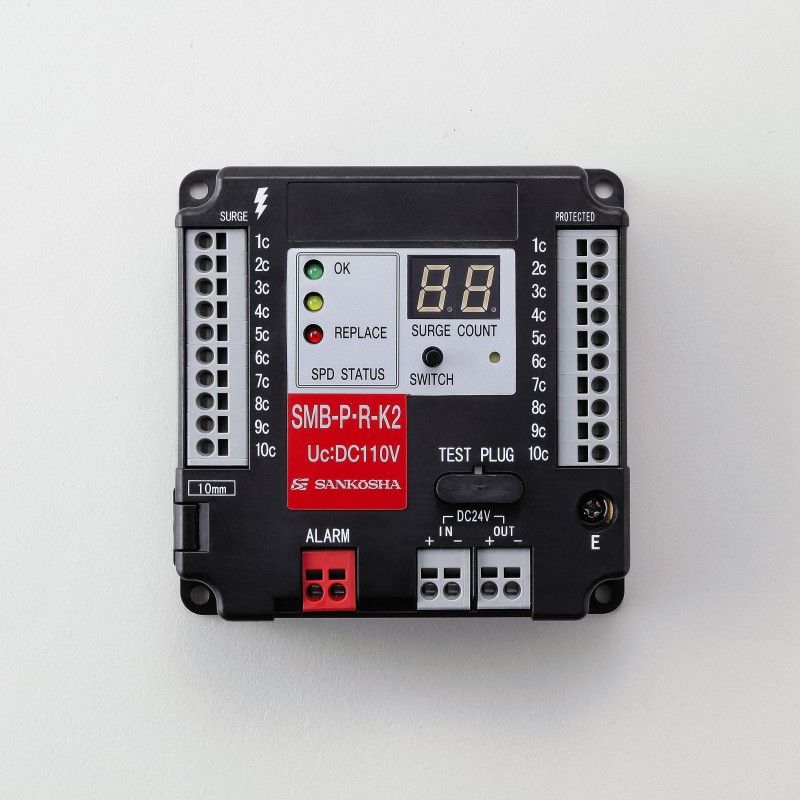

自動火災報知設備を雷サージから保護するユニット型通信用SPD
・P型受信機の制御線
・R型受信機の制御線
に使用します

消防法に基づく絶縁試験に対応

・1台で複数回線を保護できるから、導入コストを抑えられメンテナンスもしやすい
・雷サージカウンタ付きなので、保護効果が見える
・交換推奨表示がSPD劣化前の交換を教えてくるため、安全性が高い
・警報接点つきなので、劣化を遠隔監視できてさらに安心
・JIS カテゴリC2、カテゴリD1 対応

キーワード 雷サージカウント 交換推奨表示 劣化表示 警報接点 DINレール/ねじ取付け
製品情報 製品名:SMB-P・R-K2
品目コード:1111042138

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -20°C ~ +60°C の範囲、96% 以下(結露のないこと)

保管温度・湿度: -20°C ~ +60°C の範囲、96% 以下(結露のないこと)

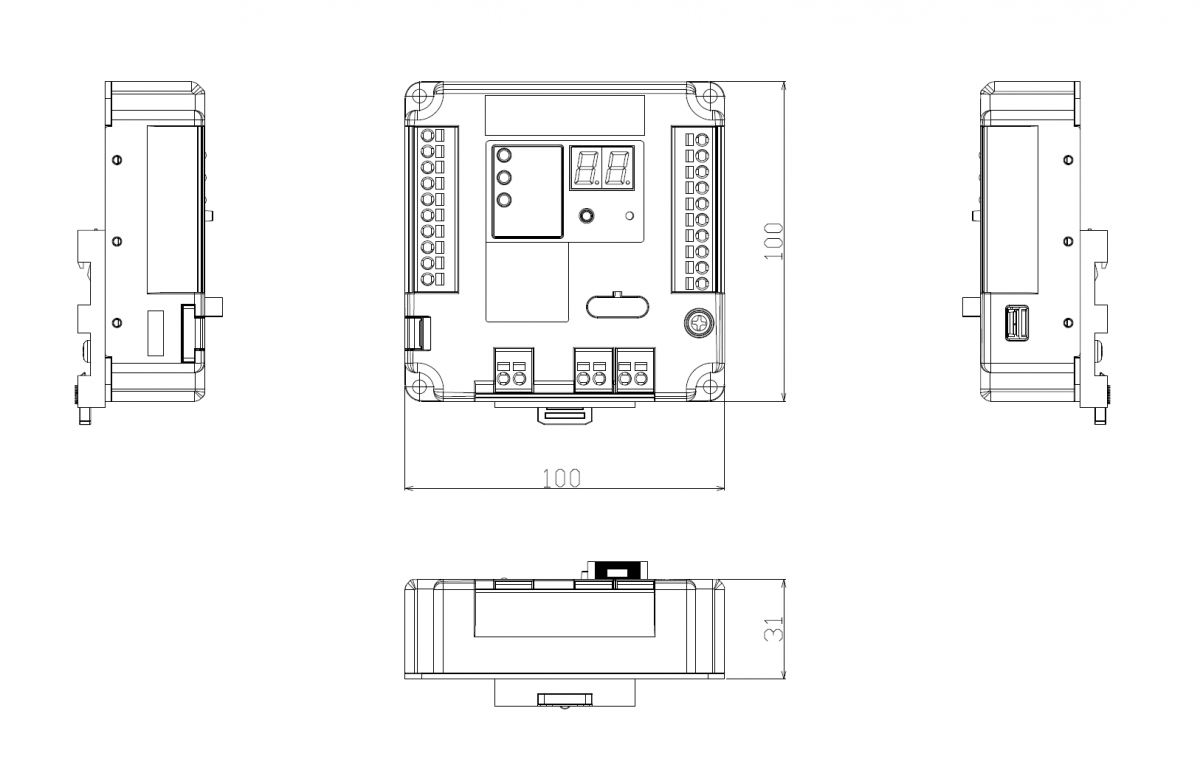

外形寸法図(単位: mm)

仕様

項目 測定条件 性能
最大連続使用電圧 UC - DC 110 V
定格電流 - DC 3 A
動作電圧 対接地間、500 V/s 280 ~ 420 V
直列抵抗 入出力間、1線あたり 1 Ω 以下
絶縁抵抗 対接地間、試験用プラグ抜去時 DC 250 V にて 100 MΩ 以上
電圧防護レベル UP 対接地間、1.2/50 μs、10 kV 1 kV 以下
インパルス耐久性(カテゴリ C2) 対接地間 8/20 μs、5 kA、10 回
インパルス耐久性(カテゴリ D1) 対接地間 10/350 μs、2.5 kA、2 回
インパルス電流耐量 対接地間 8/20 μs、5 kA
劣化表示 本体表示部のLED点灯 緑色:正常 / 黄色:交換推奨 / 赤色:劣化(要交換)
質量 - 約 200 g

資料ダウンロード

SMB-P・R-「」共通_仕様書・外観図(PDF)

SMB-P・R-K2_CADデータ(DXF)

SMB-P・R-「」共通_取扱説明書(PDF)
