通信用SPD

クローネ端子専用SPD | KPR シリーズページ印刷

電話回線に侵入してくる雷サージ等の異常電圧から、回線に接続された機器を保護する通信用SPD

MDF や IDF に幅広く導入され、クローネ端子として知名度の高い「LSA-PLUS」専用

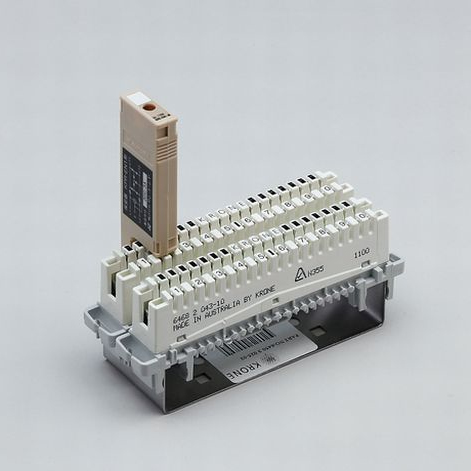

・LSA-PLUS 切分モジュールに装着して回線を保護します

・回線毎に取り付けるタイプ
・カテゴリC2、カテゴリD1 対応（一部）
・電力用規格D-205対応（一部）

キーワード	劣化表示（一部）

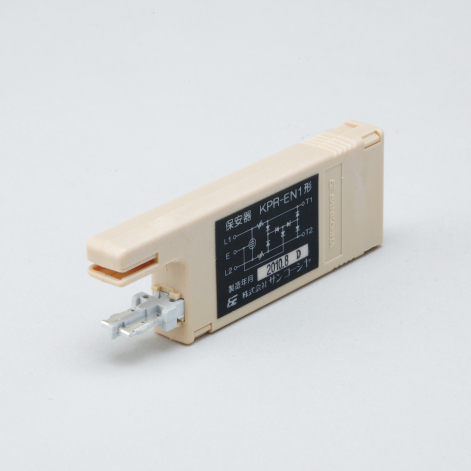

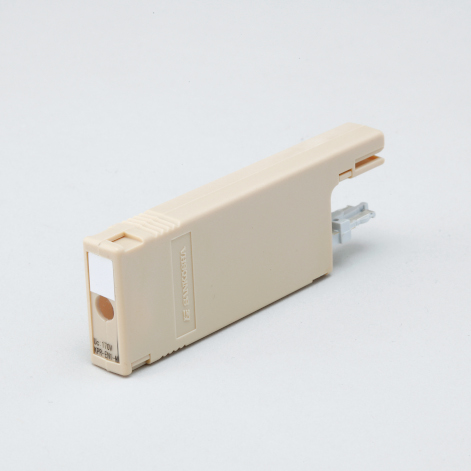

製品情報	製品名：KPRシリーズ（形式は表に記載）

この製品についてのお問い合わせはこちら

SPDの取り付け図

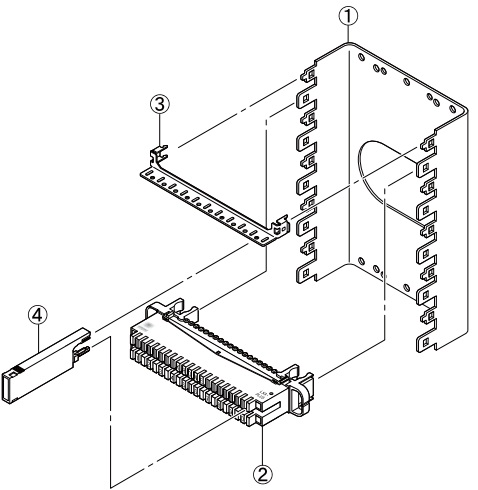

マウントフレーム使用時

①KPR形SPD用マウントフレーム（『1段』又は『5段』）
②KRONE切分端子（下記参照）
③KPR形SPD用アースバー（BMF用）
④KPR形SPD

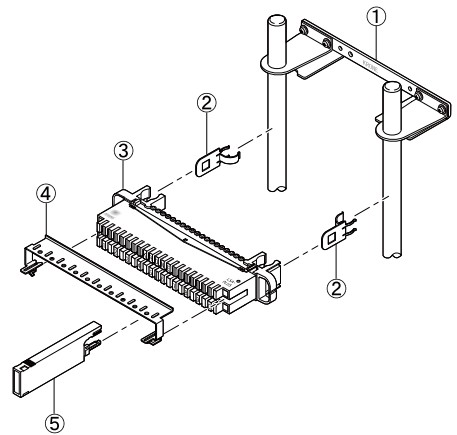

プロファイルフレーム使用時

①プロファイルセット
 ②アースクリップ
③KRONE切分端子（下記参照）
④KPR形SPD用アースバー（PF用）
⑤KPR形SPD

KRONE切分端子

商品名
6089 1 121-60 \| 10対切分標準PFモジュール 1-0
6468 2 043-11 \| 10対切分標準PFモジュール 0-9
6468 2 043-13 \| 10対切分標準モジュール 1-0
6468 2 050-10 \| 10対切分心線変換PFモジュール

シリーズラインナップ

下の表は左右にスクロールしてご覧ください

主な用途	条件	電話回線 ADSL回線	デジタル専用線
形式	-	KPR-EN1-M	KPR-EN3-M
最大連続使用電圧 U_C	-	DC 170 V	DC 52 V
定格電流	-	DC 100 mA	DC 100 mA
直流抵抗	-	10 Ω 以下（DC 100 mA）	10 Ω 以下（DC 100 mA）
挿入損失	-	1.0 dB （DC ～ 10 MHz）	1.0 dB （DC ～ 10 MHz）
電圧防護レベル U_P	1.2/50 μs、10 kV	400 V 以下	200 V 以下
インパルスリセット	DC 48 V、260 mA	30 ms 以下	30 ms 以下
最大放電電流 I_max	8/20 μs	10 kA（片線 5 kA × 2 回）	10 kA（片線 5 kA × 2 回）
インパルス耐久性	8/20 μs　カテゴリC2	10 kA　※	10 kA　※
インパルス耐久性	10/350 μs　カテゴリD1	2.5 kA　※	2.5 kA　※
交流耐久性	-	0.5A、1s、5回	0.5A、1s、5回
過負荷故障モード	-	モード2	モード2
応答速度	-	3 ns 以下	3 ns 以下
劣化表示	-	うす赤紫：正常青紫：劣化（要交換）	うす赤紫：正常青紫：劣化（要交換）
質量	-	約 10 g	約 10 g

※インパルス耐久性のカテゴリC2は２線合計の値、D1は１線の値です。

主な用途	条件	電話回線（一般用）　※電力規格 D-205適合品	電話回線（デジタル用） ※電力規格 D-205適合品
形式	-	KPR-A1（P）	KPR-ND2
伝送周波数帯域	-	DC、16Hz、0.3~3.4kHz	DC、16Hz、0.3~400kHz
交流保護性能	4kV 2秒間　対接地間	300 V 以下	300 V 以下
交流保護性能	4kV 2秒間　線間	300 V 以下	10 V 以下
インパルス保護性能	1.2/50 μs、10 kV　対接地間	1500 V 以下	450 V 以下
インパルス保護性能	1.2/50 μs、10 kV　線間	1500 V 以下	25 V 以下
電流耐量	交流	4A、2秒	4A、2秒
	インパルス	8/20μs、4kA	8/20 μs 4kA
