通信用SPD

CLP シリーズページ印刷

  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合

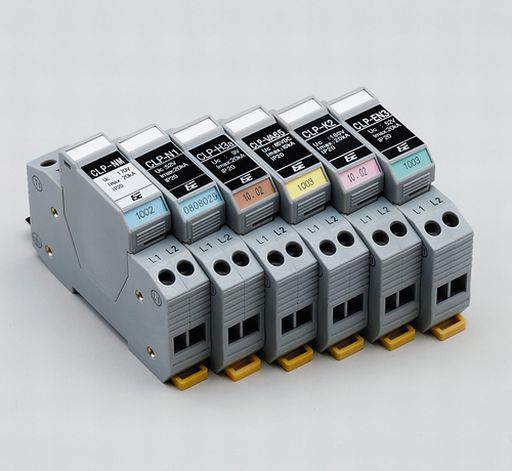

通信用SPD

・多雷地区に適した高耐量型
・プラグイン型
・DINレール(35mm幅)取付構造
・防爆検定取得品あり
・M3用丸型圧着端子(幅6.6mm未満)対応(N形)

この製品についてのお問い合わせはこちら

環境条件

使用温度・湿度: -40°C ~ +70°C の範囲、96% 以下(結露のないこと)

外形寸法図(単位: mm)

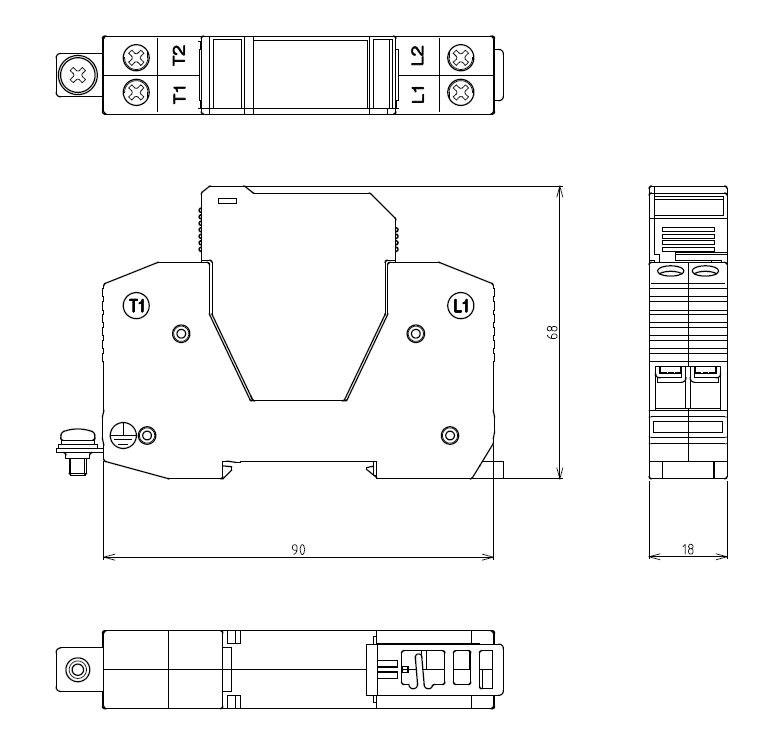

CLPの外形寸法図

仕様

下の表は左右にスクロールしてご覧ください

主な用途

・ADSL回線

・電話回線

・電子交換機

・テレメータ回線

・ISDN回線

・専用線

・デジタル専用線

・AC、DC110V

・制御回線

形式(差し込み端子タイプ) CLP-EN1JK CLP-EN3JK CLP-K2JK
形式(ねじ端子タイプ) CLP-EN1JKN CLP-EN3JKN CLP-K2JKN
最大連続使用電圧 UC DC 170 V DC 52 V DC 180 V
定格電流 DC 100 mA

DC 100 mA

DC 3 A
直列抵抗 5Ω ± 10%  5Ω ± 10% -
電圧防護レベル UP 400 V 以下 200 V 以下 1.3 kV 以下
インパルス耐久性(8/20μs)カテゴリC2 10 回(10kA) 10 回(10kA) 10 回(4kA)
インパルス耐久性(10/350μs)カテゴリD1 2 回(5kA) 2 回(5kA) 2 回(2kA)
質量 約 100 g 約 100 g 約 100 g
主な用途

・遠方監視制御装置

・DC12、24、48V電源

・遠方監視制御装置

・防災監視盤

・平衡回線

・テレコン

・日射・雨量・湿度計

形式(差し込み端子タイプ) CLP-K3JK CLP-VA65JK CLP-N1JK
形式(ねじ端子タイプ) - CLP-VA65JKN CLP-N1JKN
最大連続使用電圧 UC DC 250 V DC 65 V DC 52 V
定格電流 DC 3 A

DC 1 A

DC 3 A
直列抵抗 - - -
電圧防護レベル UP 1.3 kV 以下 330 V 以下 900 V 以下
インパルス耐久性(8/20μs)カテゴリC2 10 回(4kA) 10 回(10kA) 10 回(10kA)
インパルス耐久性(10/350μs)カテゴリD1 2 回(1kA) 2 回(1kA) 2 回(5kA)
質量 約 100 g 約 100 g 約 100 g
主な用途

・多芯計測回線

・防災監視盤(多芯)

・風向風速計

・白金式温度計

・火災報知機

・風向風速計

・ポテンションメータ

・スローパルス

形式(差し込み端子タイプ) CLP-NMJK CLP-H3「」JK
形式(ねじ端子タイプ) CLP-NMJKN CLP-H3「」JKN
最大連続使用電圧 UC DC 170 V

a:DC 9 V

b:DC 13.5 V

c:DC 27 V

d:DC 52 V

定格電流 DC 3 A

DC 100 mA

直列抵抗 - 5Ω ± 10%
電圧防護レベル UP

1.0 kV 以下(L-E)

50 V 以下(L-L)

a:40 V 以下

b:45 V 以下

c:60 V 以下

d:90 V 以下

インパルス耐久性(8/20μs)カテゴリC2 10 回(10kA) 10 回(10kA)
インパルス耐久性(10/350μs)カテゴリD1 2 回(5kA) 2 回(5kA)
質量 約 100 g 約 100 g
