JIS クラスII SPD用ヒューズ | BF3-100/200-20kA-Bページ印刷

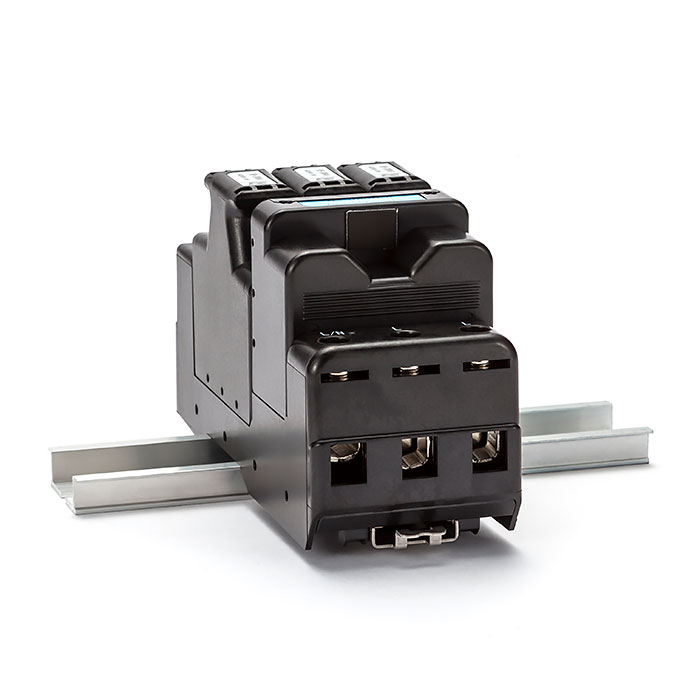

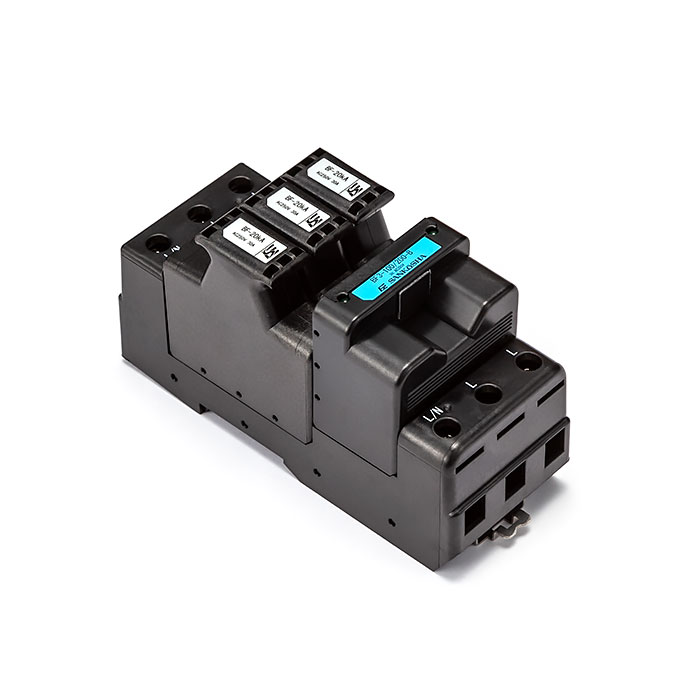

  • BF3の交流100V・200V兼用タイプ

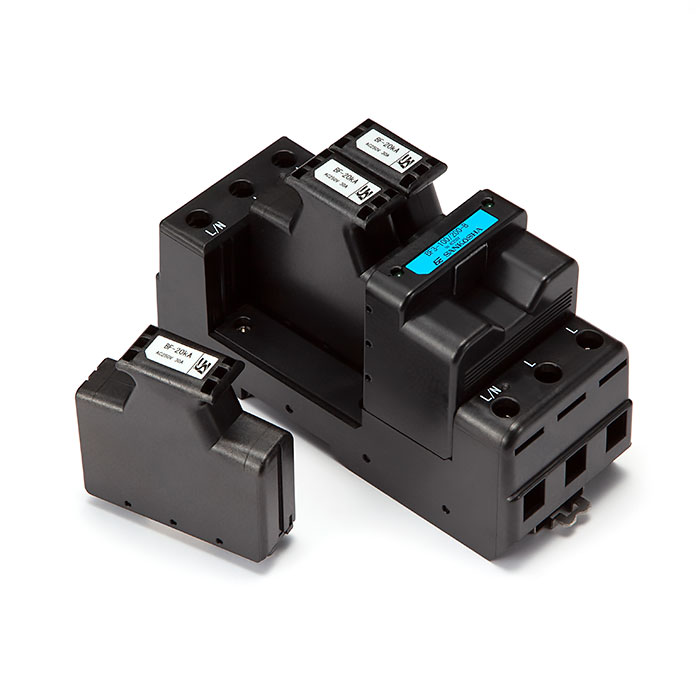

  • BF3-100/200-20kA-Bのヒューズプラグ交換イメージ
  • BF3-100/200-20kA-Bのケーブル導入口
  • BF3の交流100V・200V兼用タイプ
  • BF3-100/200-20kA-Bのヒューズプラグ交換イメージ
  • BF3-100/200-20kA-Bのケーブル導入口
  • RoHS

電源用 JIS クラスII SPD に使用する SPD 外部分離器
SPD が短絡故障したときに、電力系統から切り離します

・単相2線、単相3線100V
・三相3線、三相4線200V
いずれにも利用できます

遮断性能に優れ、SPD 短絡故障時の発火リスクを大幅に減らします。
一般的なヒューズに比べ定格電流がとても小さいため、上位の遮断器との協調が容易にとれます。

・ヒューズは本体のヒューズプラグにあらかじめセットされています
・ヒューズの状態をLEDの点灯/消灯で確認できるためメンテナンスが容易です
・一台で3線に使え経済的

キーワード DINレール取付け
製品情報 製品名:BF3-100/200-20kA-B
品目コード:11042008

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -30°C ~ +70°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -30°C ~ +70°C の範囲、90% 以下(結露のないこと)

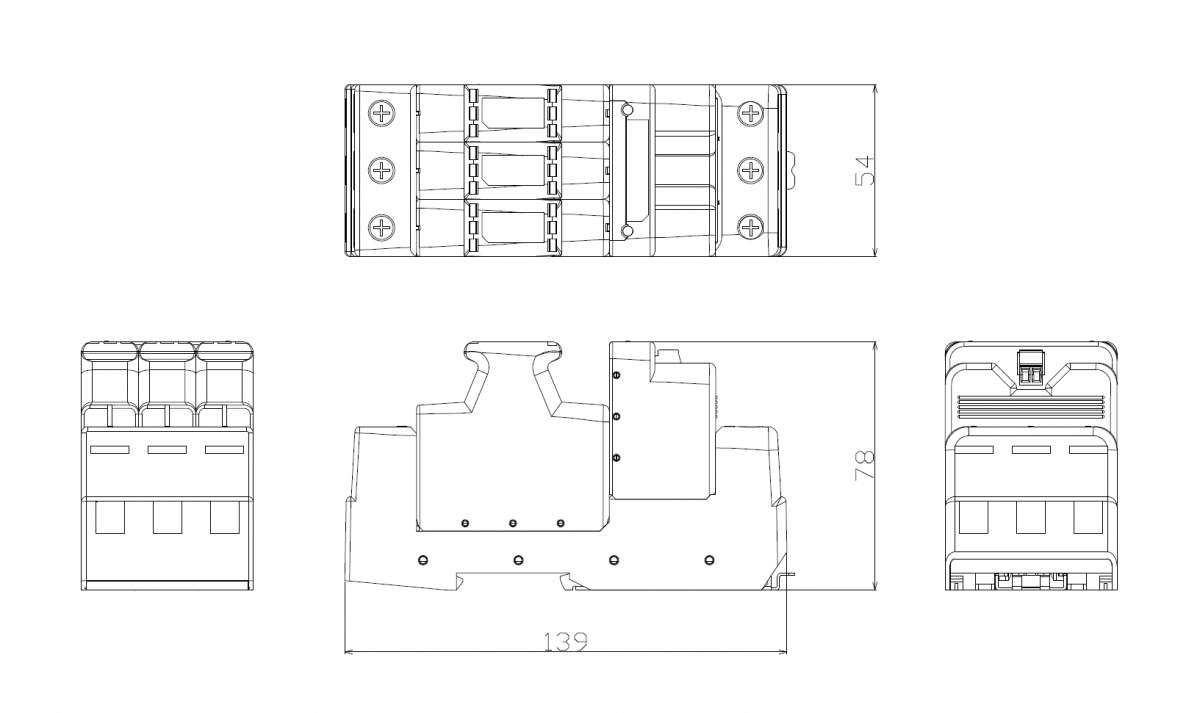

外形寸法図(単位: mm)

接続図

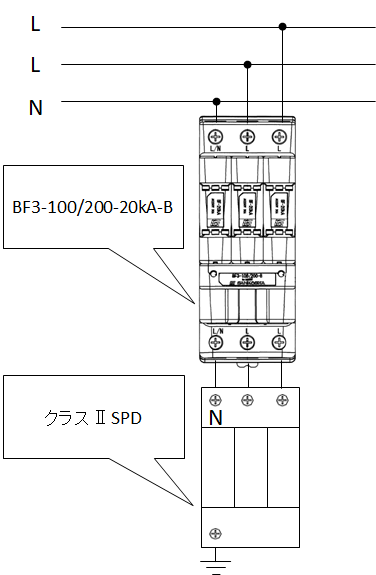

単相2線式の接続例※ 単相3線式の接続例※

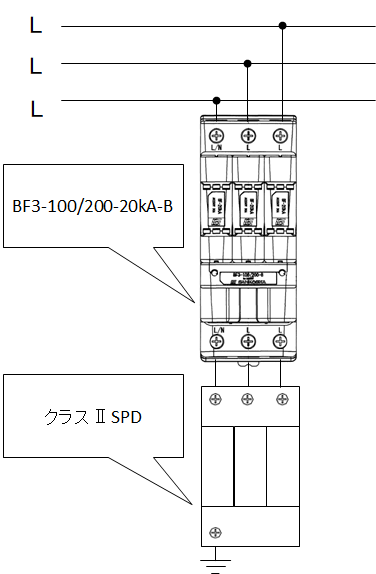

三相3線式の接続例 三相4線式の接続例※

※SPDのN相端子の位置は上図と異なる場合がございます。SPDの端子表記をよくご確認のうえ接続して下さい。

仕様

適用回線 単相2線、単相3線 100 V または 三相3線、三相4線 200 V
最大許容電圧

交流 250 V

定格電圧・定格電流

交流 250V・30A
公称放電電流

8/20μs、20 kA、17 回

定格遮断容量 交流 250 V、10 kA※
ヒューズ断表示 LEDが消えているときはヒューズ断です
適合電線

ホルダー:AWG 15 ~ 4 または 断面積 1.6 ~ 22 mm2

質量 約 500 g

※ ヒューズ単独の遮断容量は、最大 交流250V・100kAです。
