電源用SPD

交流100/200V系 単相3線用 クラスII SPD | MZSR-200JK2ARIページ印刷

  • MZSR-200JK2ARI
  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

JIS C 5381-11: 2014
CB認証取得No:SE-76705

低圧電源用 JIS クラス II SPD
交流100V系 または 交流200V系
単相3線
漏電遮断器の1次側(接地相あり)に使用

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・接点端子つきなので、劣化を遠隔監視できる
・プラグインタイプのため、SPDプラグだけを交換でき、とても経済的

キーワード クラスII 交流100V 交流200V 単相3線 漏電遮断器の1次側(接地相あり) DINレール取付け 接点端子あり
製品情報 製品名:MZSR-200JK2ARI
品目コード:1111042523

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +80°C、96% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +80°C、96% 以下(結露のないこと)

標高: 2000 m 以下

外形寸法図(単位: mm)

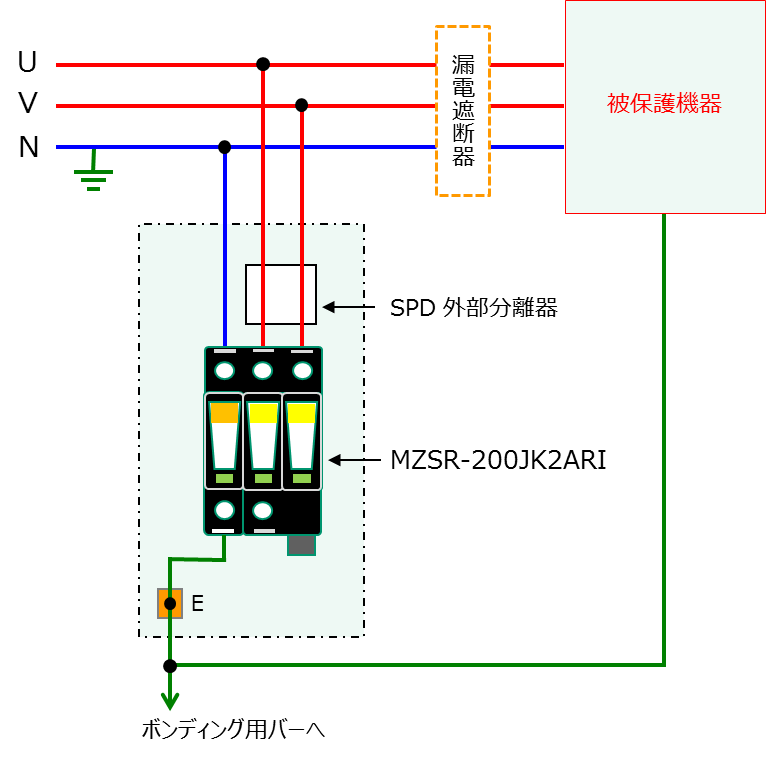

配線図と接続条件

MZSR-200JK2の単相2線配線図

SPDの適用電線

AWG 15 ~ 4 または 断面積 1.6 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M5 ねじ(製品に付属)

締付けトルク

1.47 ~ 1.96 N·m (15 ~ 20 kgf·cm)

警報接点の適用電線

AWG 30 ~ 14 または 断面積 0.05 ~ 2 mm2

仕様

試験規格 JIS C 5381-11:2014
試験クラス分類 クラス II
最大連続使用電圧 UC

L - PE 間、N - PE 間

交流 275 V
公称放電電流 In 8/20 μs 20 kA
最大放電電流 Imax 8/20 μs 40 kA
電圧防護レベル UP L - PE 間、N - PE 間 1.4 kV 以下
電圧防護レベル(5kA) UP L - PE 間、N - PE 間 1 kV 以下
過電流防護

ヒューズ:≦125A gG

定格短絡電流 ISCCR 交流 25 kA
一時的過電圧特性 UT L - PE 間、N - PE 間 交流 335 V、5s
漏電電流 IPE L - PE 間、N - PE 間 交流 255 V にて 1 mA 以下
応答速度 TA 3 ns 以下
保護等級の分類 IP 20

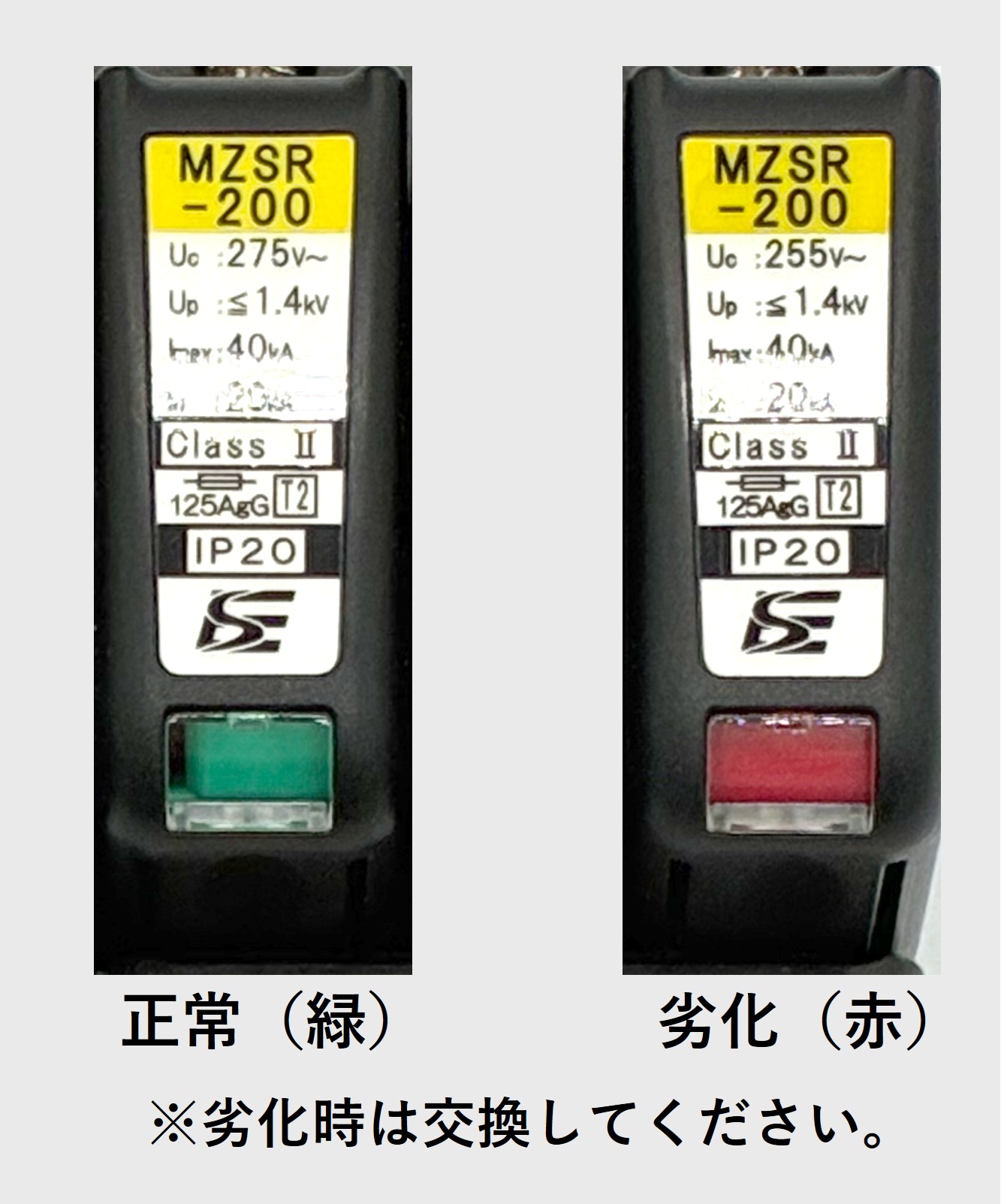

劣化表示 プラグ前面

正常:緑

劣化:赤

質量

約 300 g

資料ダウンロード

MZSR-200JK2ARI_仕様書(PDF)

MZSR-200JK2ARI_外観図(PDF)

MZSR-200JK2ARI_CADデータ(DXF)

MZSR-200JK2,3ARI_取扱説明書(PDF)
