接地間用SPD アースバランサー

MZS-EBTページ印刷

  • アースバランサーMZS-EBT
  • アースバランサーMZS-EBTのケーブル差込口を写した画像
  • アースバランサーMZS-EBT
  • アースバランサーMZS-EBTのケーブル差込口を写した画像
  • RoHS

IEC 62561-3

絶縁スパークギャップ(Isolation Spark Gap)
接地の等電位化に使用する接地間用SPD
異なる接地間に発生する電位差を解消します

インパルス放電電流 100kA(直撃雷 10/350 μs)まで対応

キーワード DINレール取付け 警報接点つき
製品情報 製品名:アースバランサ MZS-EBT
品目コード:11042332

この製品についてのお問い合わせはこちら

環境条件

使用場所: 室内

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

標高: 2000 mm 以下

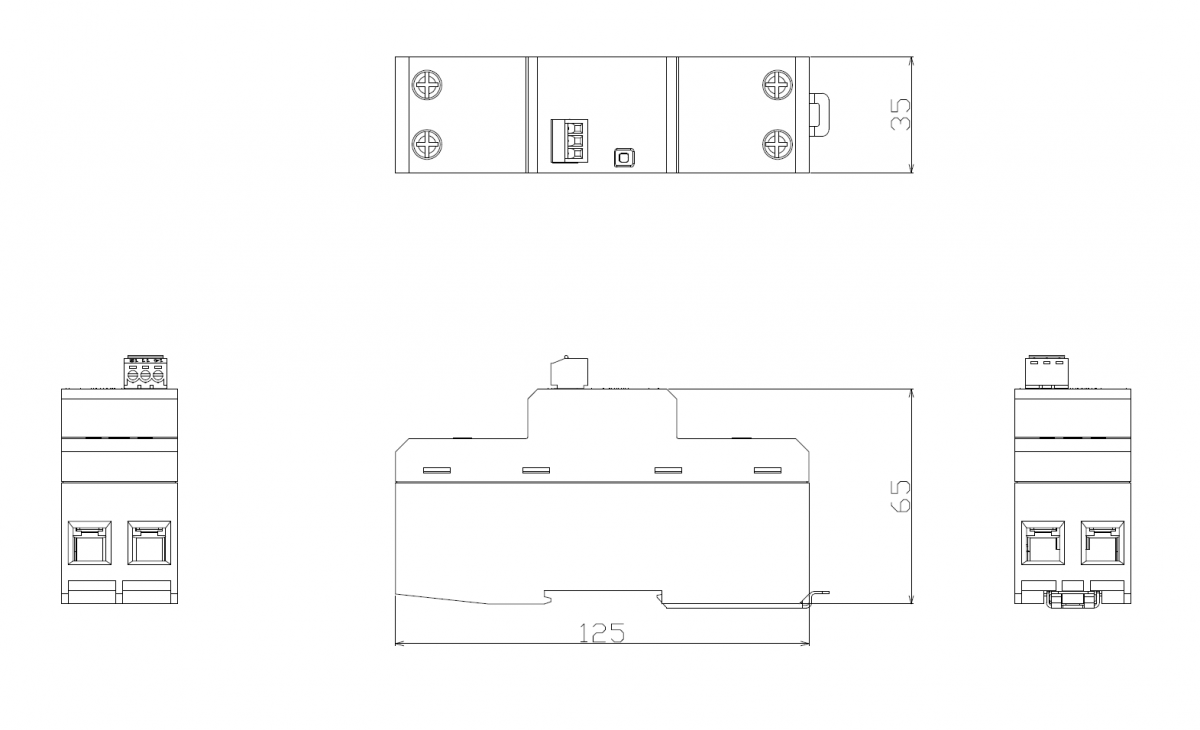

外形寸法図(単位: mm)

配線図と接続条件

SPD端子

ケーブル より線・単線
サイズ AWG 10 ~ 4、断面積 5.5 ~ 22 mm2
剥き線長 15 mm
ケーブル締付け M6 ねじ(製品に添付しています)
締付けトルク 2.94 ~ 3.43 N·m(30 ~ 35 kgf·cm)

接点端子(劣化識別用端子)

ケーブル(単線) AWG 30 ~ 14、φ 0.25 ~ φ1.6
ケーブル(より線) AWG 30 ~ 14、0.05 mm2 ~ 2 mm2
剥き線長 7 ~ 8 mm
11 - 12 間

正常時:短絡

劣化時:開放

最大使用電圧/電流

交流125V/1.5A

直流 30V/0.5A

仕様

試験クラス分類

クラスH
インパルス放電電流 Iimp 10/350 μs 100 kA
公称放電電流 In 8/20 μs 100 kA
電圧防護レベル UP JIS C 5381-11 に基づく 1.5 kV 以下
絶縁抵抗 直流 100 V 100 MΩ 以上
保護等級の分類

IP 20
質量

約 350 g
