太陽光発電の雷リスク
太陽光発電設備(PV)は、広大な敷地に設置され接地間電位差が発生しやすい事や、遮蔽物の無い屋外に設置されています。
また、PVを構成する機器群は、太陽光パネル/PCS(パワーコンディショナーシステム)/接続BOX/集電箱/監視システム/蓄電池など多数あり、且つ屋外配線と接続されています。
ウィークポイント
- PV設備は、屋外配線にて接続されていることから、雷サージの影響を受けやすい。
- PCSは、発電の重要設備であることから最優先に雷保護する必要がある。また、PCSは、雷サージに対して脆弱な電子機器を使用している弱電系回線からの雷サージ侵入リスクがある。

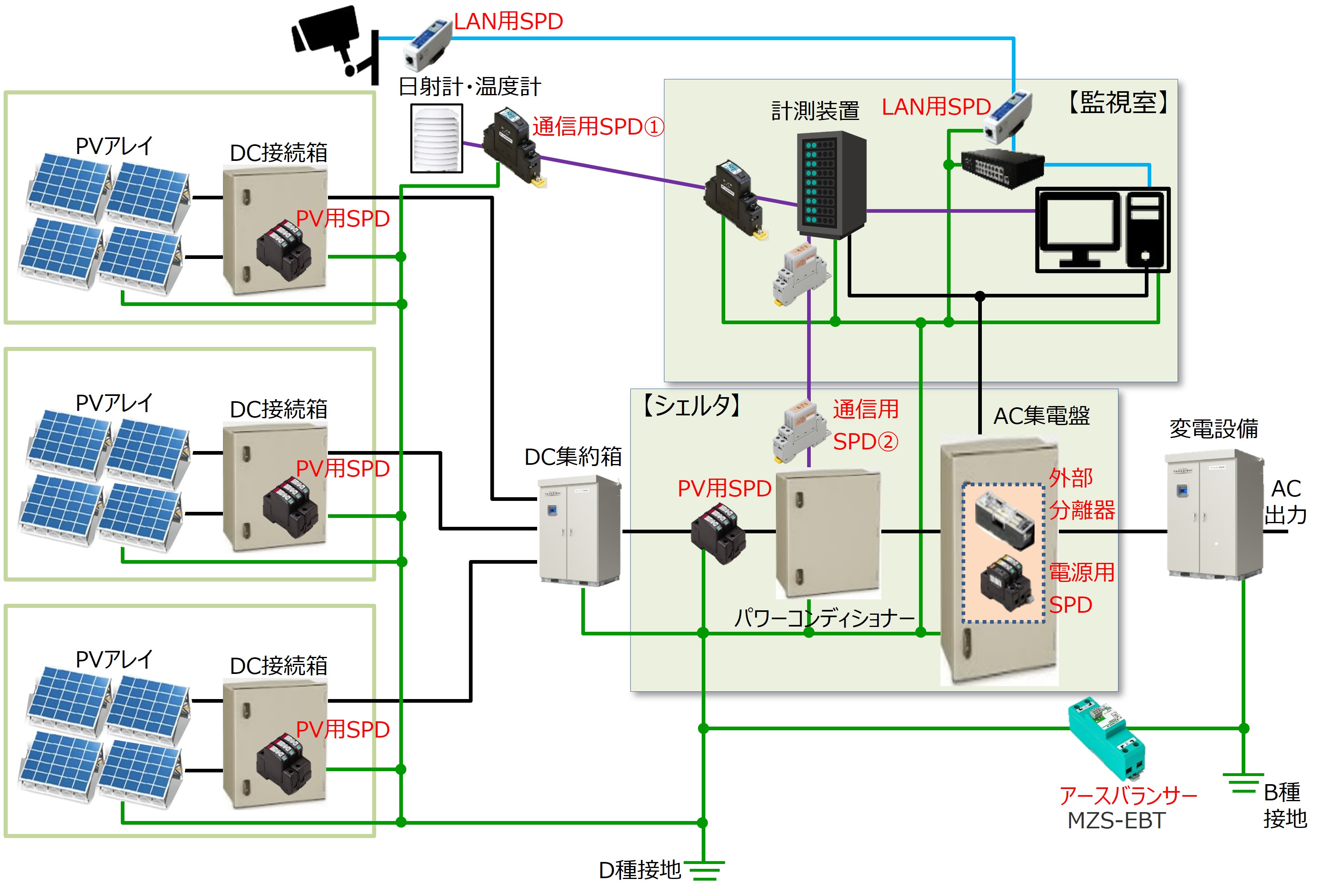

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | FDS-20kA-NB +KH1551 +HC-15 |
| PV用SPD | MZSR-600PVY |
| 通信用SPD① | SMH-CLP-N1JK |
| 通信用SPD②（RS-485） | ZPW-485JKN |
| LAN用SPD | LAN-CAT6A-P+II (R) |
| 接地間用SPD（アースバランサー） | MZS-EBT |
対策ポイント
PV設備の保護のためにSPDの設置と、等電位ボンディングの為の接地間SPDを設置し、機器を保護する。
PVアレイからの出力電源はDC電源なので、DC電源用SPDを設置し、機器を保護する。
PV設備のアレイ架台が金属である場合、架台を等電位ボンディング用の部材(ボンディング用バー)として利用する。
逆流防止用ダイオード保護のためにSPDを追加する必要がある。
PCSの接地は、ノイズの問題により等電位ボンディングできない場合があるので、その場合は、接地間用SPDを使用し等電位ボンディングを施す。
