踏切器具箱関連
その他の踏切器具箱保安器ページ印刷

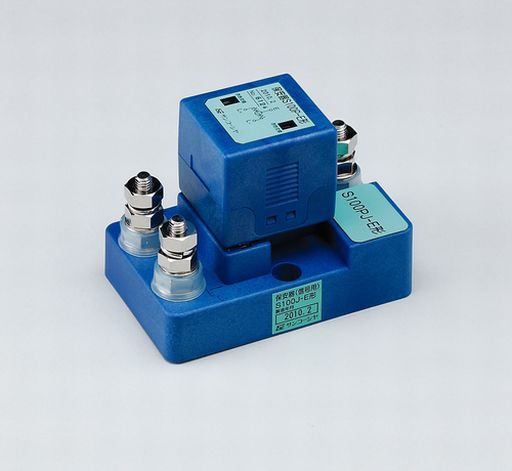

AF踏切制御用保安器 75形
- AF軌道回路用
| 項目 | 性能 |
|---|---|
| 放電空間隙放電電圧 | 交流 900～1,300V |
| ヒューズ遮断電流 | 7.5A、15秒以内 |
| 自復避雷管放電開始電圧 | 直流 80～120V（交流56～85V） |
| 絶縁抵抗 | 50MΩ 以上 (直流500Vにて) |
| 耐電圧 | 交流 2,000V、1分間 |
| 寸法 | (W)158mm × (D)102mm × (H)100mm |
| 質量 | 約 680g |
踏切器具箱関連
| 項目 | 性能 |
|---|---|
| 放電空間隙放電電圧 | 交流 900～1,300V |
| ヒューズ遮断電流 | 7.5A、15秒以内 |
| 自復避雷管放電開始電圧 | 直流 80～120V（交流56～85V） |
| 絶縁抵抗 | 50MΩ 以上 (直流500Vにて) |
| 耐電圧 | 交流 2,000V、1分間 |
| 寸法 | (W)158mm × (D)102mm × (H)100mm |
| 質量 | 約 680g |
