信号用電源系統

耐雷トランス(常用、予備)ページ印刷

鉄道信号のCTC装置、電子連動装置、ATS-P装置などの信号設備、また電子踏切装置、その他の踏切設備にはME機器が使用されております。
本製品は、これはME機器の電源側から侵入する雷サージ防護を行うとともに、電源からのノイズによる機器の動作停止を避けることができ、システムの信頼性向上に大きな効果を得ることが可能な、線間保護用保安器が実装されている高耐圧シールド付き耐雷トランスです。

サージ移行率 1/1000以下

この製品についてのお問い合わせはこちら

CB形シリーズ、CBS形シリーズ

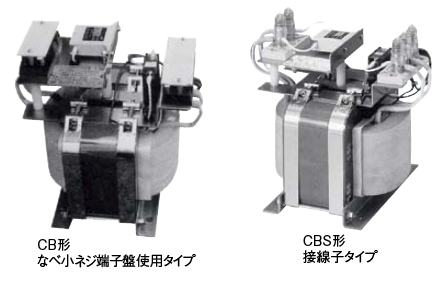

CB形とCBS形の製品画像

製品名 CB形、CBS形
容量 0.3 - 20kVA
周波数 50/60Hz
耐電圧

1次側 - 2次側/シールド側:インパルス 1.2/50μs 30kV、AC10kV 1分間

2次側 - シールド側:AC3kV 1分間

電圧比

110V:110V

電圧変動率

5% 以下

相数

単相2線式

静電シールド

有り

VA効率

90% 以上

絶縁の種類

B種

温度上昇限度

55°C 以下(周囲温度 60°C)

サージ移行率

1次側 - 2次側:1/1,000 以下

絶縁抵抗

DC100Vにて100MΩ以上(1次側 - 2次側、1次側/2次側 - シールド側)

CBN形シリーズ

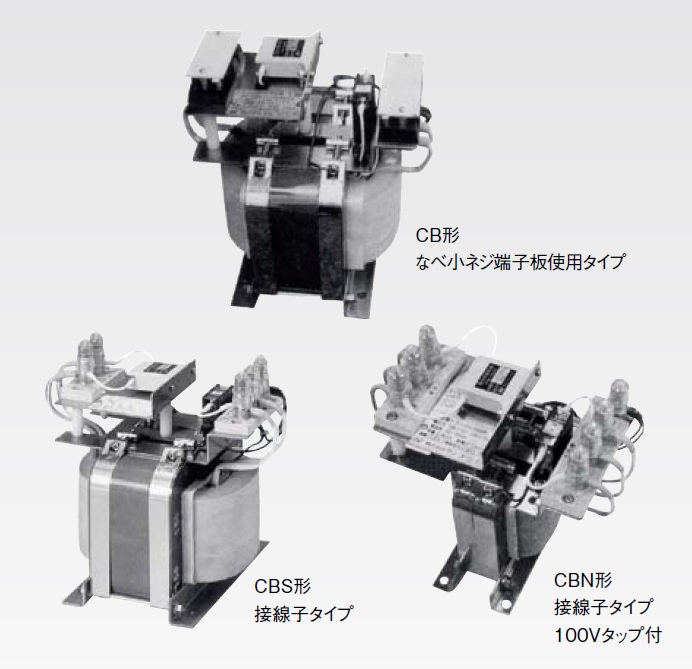

CBN形の製品画像

製品名 CBN形
容量 0.3 - 20kVA
周波数 50/60Hz
耐電圧

1次側 - 2次側/シールド側:インパルス 1.2/50μs 30kV、AC10kV 1分間

2次側 - シールド側:AC3kV 1分間

電圧比

100V、110V:100V、110V

電圧変動率

5% 以下

相数

単相2線式

静電シールド

有り

VA効率

90% 以上

絶縁の種類

B種

温度上昇限度

55°C 以下(周囲温度 60°C)

サージ移行率

1次側 - 2次側:1/1,000 以下

絶縁抵抗

DC500Vにて100MΩ以上(1次側 - 2次側、1次側/2次側 - シールド側)

CBW形シリーズ

CBW形の製品画像

製品名 CBW形
容量 0.5 - 7.5kVA
周波数 50/60Hz
耐電圧

インパルス 1.2/50μs 30kV、AC(50/60Hz)10kV 1分間

電圧比

100V、110V:100V、110V

電圧変動率

5% 以下

相数

単相

静電シールド

有り

VA効率

93% 以上

絶縁の種類

B種

温度上昇限度

55°C 以下(周囲温度 60°C)

サージ移行率

1次側 - 2次側:1/1,000 以下

2次側 - 1次側:1/100 以下

絶縁抵抗

DC500Vにて100MΩ以上(1次側 - 2次側、1次側/2次側 - シールド側)

MCCB付

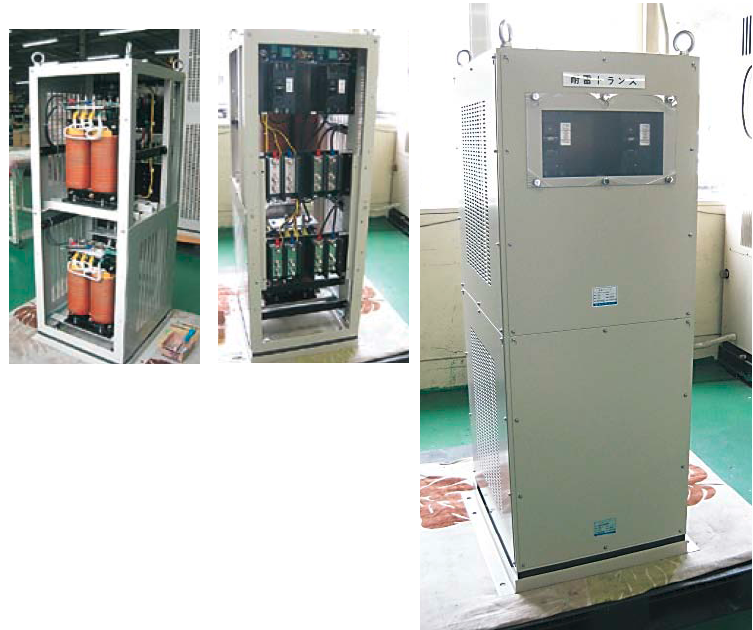

常用・予備電源用耐雷トランス

  • 配線遮断器付

2段積

常用・予備電源用耐雷トランス
