信号用電源系統
保安器（信号用）ページ印刷

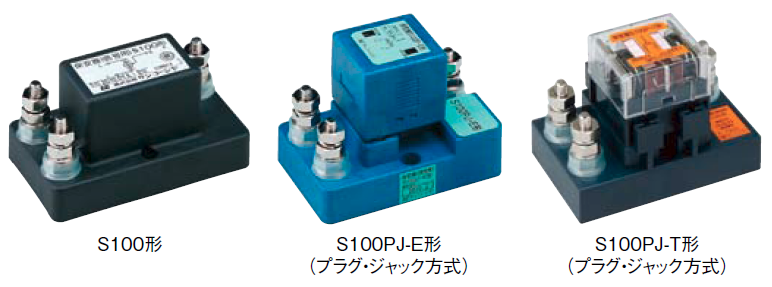

S100形シリーズ
交流・直流回路電源用、踏切制御子用（H形含む）
電気的性能
下の表は左右にスクロールしてご覧ください
| 公称回路電圧 | AC100V |
|---|---|
| 最大許容回路電圧 | AC210V、DC225V |
| インパルス保護レベル | 750V以下（10/200μs、3kV印加） |
| インパルス繰り返し電流耐量 | 10/200μs、800A、3分間隔で300回 |
ラインナップ
| 形式 | 形状 | 劣化表示 | 寸法（mm） | 質量（g） |
|---|---|---|---|---|
| S100形 | 一体型 | なし | W105 × D60 × H60 | 約280 |
| S100PJ-E形 | プラグ・ジャック方式 | あり | W95 × D60 × H70.5 | 約350 |
| S100PJL形 | プラグ・ジャック方式 | なし | W95 × D60 × H70.5 | 約350 |
| S100PJ-T形 | プラグ・ジャック方式 | あり | W95 × D60 × H71 | 約310 |

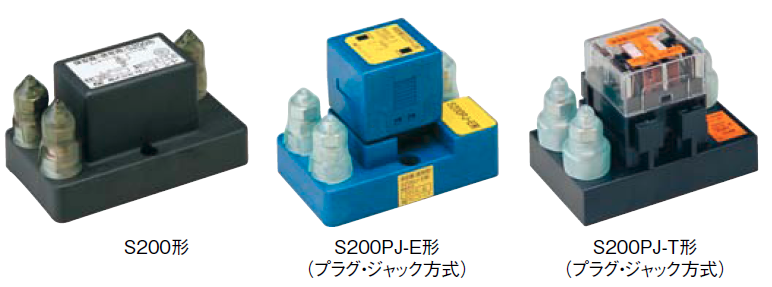

S200形シリーズ
交流・直流回路電源用、踏切制御子用（H形含む）
電気的性能
下の表は左右にスクロールしてご覧ください
| 公称回路電圧 | AC200V |
|---|---|
| 最大許容回路電圧 | AC255V |
| インパルス保護レベル | 800V以下（10/200μs、3kV印加） |
| インパルス繰り返し電流耐量 | 10/200μs、800A、3分間隔で300回 |
ラインナップ
| 形式 | 形状 | 劣化表示 | 寸法（mm） | 質量（g） |
|---|---|---|---|---|
| S200形 | 一体型 | なし | W105 × D60 × H60 | 約280 |
| S200PJ-E形 | プラグ・ジャック方式 | 有り | W95 × D60 × H70.5 | 約350 |
| S100PJL形 | プラグ・ジャック方式 | なし | W95 × D60 × H70.5 | 約350 |
| S100PJ-T形 | プラグ・ジャック方式 | 有り | W95 × D60 × H71 | 約310 |

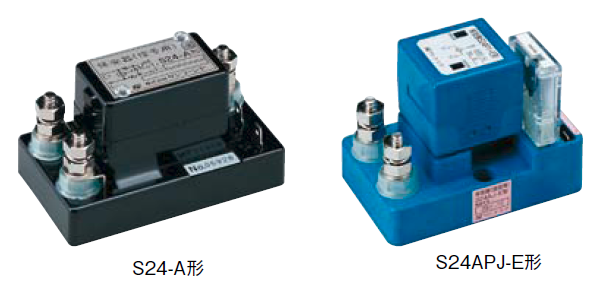

S24-A形シリーズ
直流回路電源用
電気的性能
| 公称回路電圧 | DC24V（内部抵抗 5Ω・5W×2）※ |
|---|---|
| 最大許容回路電圧 | DC35V（内部抵抗 5Ω・5W×2）※ |
| インパルス保護レベル | 750V以下（10/200μs、3kV印加） |
| インパルス繰り返し電流耐量 | 10/200μs、800A、3分間隔で300回 |
※負荷電流1Aを超える回路では使用できません。
ラインナップ
下の表は左右にスクロールしてご覧ください
| 形式 | 形状 | 劣化表示 | 寸法（mm） | 質量（g） |
|---|---|---|---|---|
| S24-A形 | 一体型 | なし | W105 × D60 × H63.5 | 約450 |
| S24APJL形 | プラグ・ジャック方式 | なし | W95 × D60 × H70.5 | 約350 |
| S24APJ-E形 | プラグ・ジャック方式 | 有り | W95 × D60 × H70.5 | 約350 |

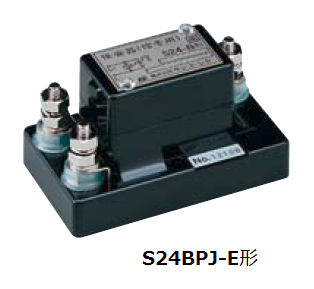

S24-B形シリーズ
直流回路一般用
電気的性能
| 公称回路電圧 | DC24V 電気回路抵抗 10Ω以上 ※ |
|---|---|
| 最大許容回路電圧 | DC35V 電気回路抵抗 10Ω以上 ※ |
| インパルス保護レベル | 750V以下（10/200μs、3kV印加） |
| インパルス繰り返し電流耐量 | 10/200μs、800A、3分間隔で300回 |
※電源とS24-B形間の回路抵抗は10Ω以上必要です。
※1Aを超える回路では使用できません。
ラインナップ
下の表は左右にスクロールしてご覧ください
| 形式 | 形状 | 劣化表示 | 寸法（mm） | 質量（g） |
|---|---|---|---|---|
| S24-B形 | 一体型 | なし | W105 × D60 × H63.5 | 約450 |
| S24BPJL形 | プラグ・ジャック方式 | なし | W95 × D60 × H70.5 | 約350 |
| S24BPJ-E形 | プラグ・ジャック方式 | 有り | W95 × D60 × H70.5 | 約350 |
