ATS-P地上子用

クロージャ実装用保安器端子盤 S-K2-1形・S-K2-1W形ページ印刷

ATS-P地上子用の保安器付き端子盤
直流出力側、条件入力側に使用します

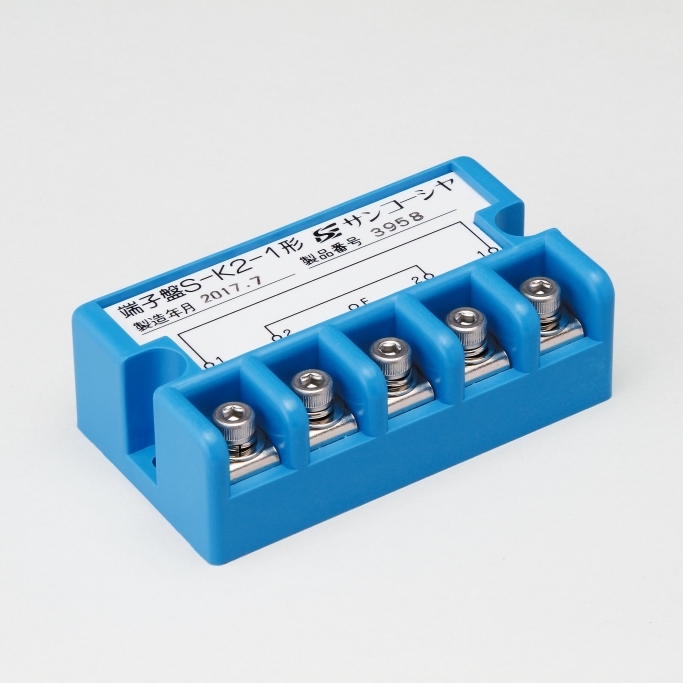

・S-K2-1形

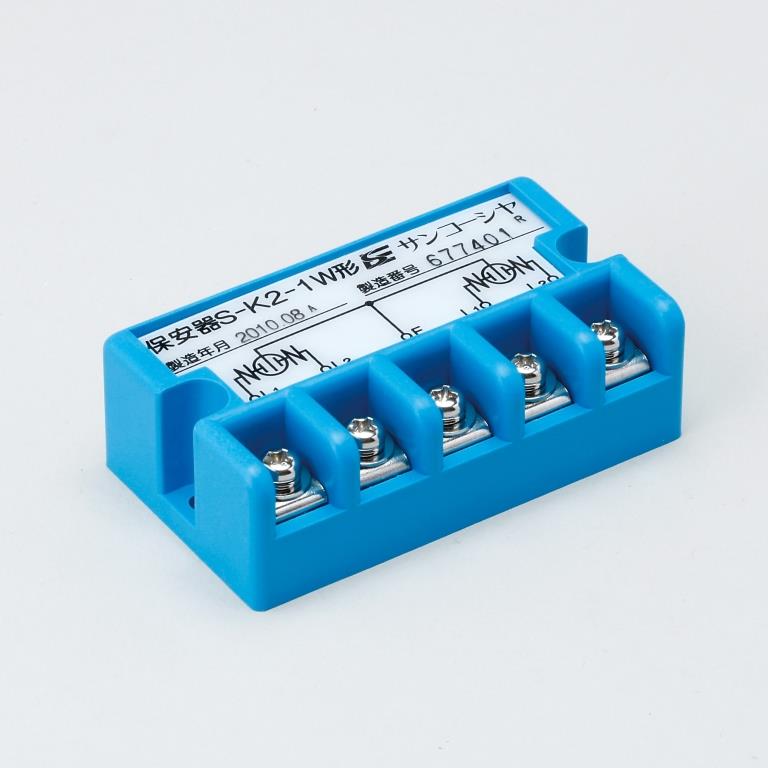

・S-K2-1W形

この製品についてのお問い合わせはこちら

仕様

項目 S-K2-1 S-K2-1W
公称回路電圧 交流 (50/60Hz) 実効値 110V 110V
公称回路電圧 直流 150V 150V
最大許容回路電圧 交流 (50/60Hz) 波高値 260V 260V
最大許容回路電圧 直流 225V 225V
直流放電開始電圧 280V 以上 280V 以上
インパルス保護レベル L1-E、L2-E間 800V 以下 (10/200μs、3kV印加) 800V以下 (10/200μs、3kV印加)
制限電圧 L1-E、L2-E間 500V 以下 (10/200μs、200A印加) 500V 以下 (10/200μs、200A印加)
インパルス繰り返し電流耐量 10/200μs、200A、50回 10/200μs、400A、50回
インパルス最大電流耐量 10/200μs、1kA 10/200μs、1kA
寸法 (W)80mm × (D)45 × (H)25mm (W)80mm × (D)45 × (H)25mm
質量 約 80g 約 80g
