ビルの雷リスク
ビルには、PC/サーバ関連設備、監視カメラ設備、火災報知設備、空調設備等があり、ネットワークにより接続されています。
また、ビルの関係者外の人を侵入させないために、屋外設置の防犯対策等も設置されています。
ウィークポイント
- ビルへの直撃又は建物の近隣建物に落雷があった場合、メタルケーブルで接続された屋内機器に雷サージ侵入リスクが発生している。
- 入居者(テナント)や自社のネットワーク環境が多く設置されていることから、ネットワーク機器からの雷サージ侵入リスクが発生している。
- カメラが屋外に設置される事も多く、雷サージの影響を受けやすい。

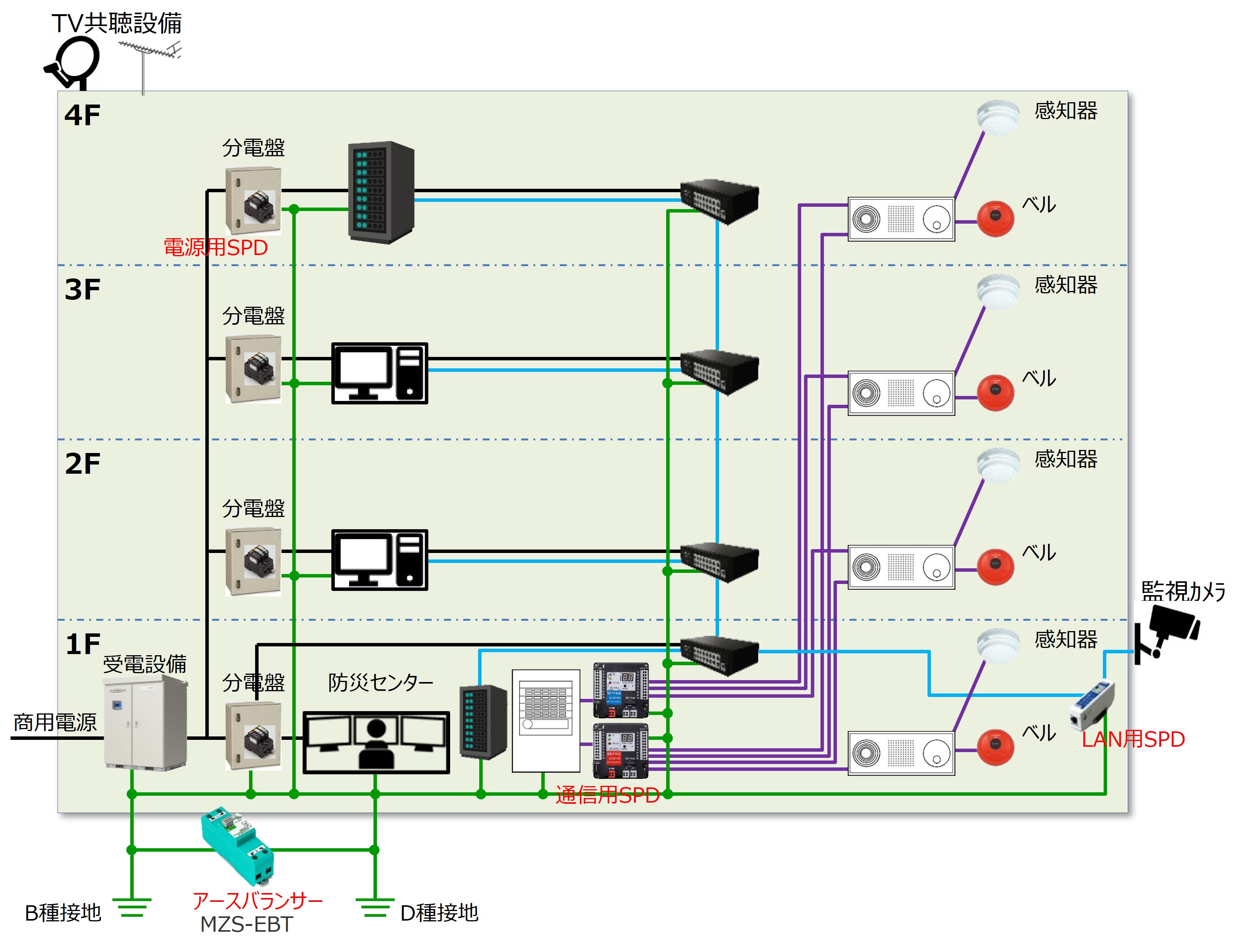

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| LAN用SPD | LAN-CAT6A-P+II (R) |
| 通信用SPD | SMB-P・R-NM |
| 接地間用SPD（アースバランサー） | MZS-EBT |
対策ポイント
ビル内に設置された電気設備への安定的な電源供給のために分電盤への電源用SPDを設置し、各機器を保護する。
通信用ケーブルにSPDを設置し、PC/サーバ関連システムや火災報知設備等の機器を保護する。
SPD設置に加えアース線を等電位化(電位差を回避)し分電盤と受電盤等の機器を保護する。
