セラミックアレスタ（GDT）

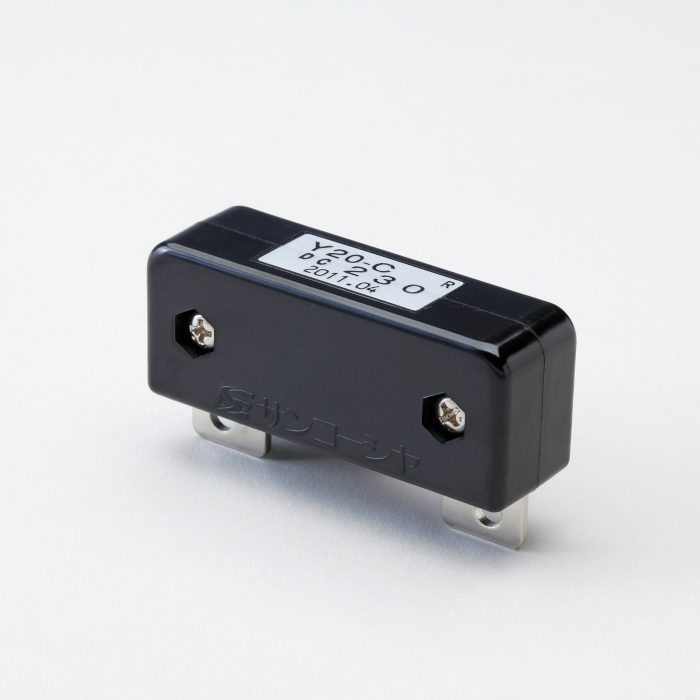

Y20-800C（ケース内蔵タイプ）ページ印刷
環境条件
使用温度・湿度： -30°C ～ +65°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -30°C ～ +65°C の範囲、90% 以下（結露のないこと）

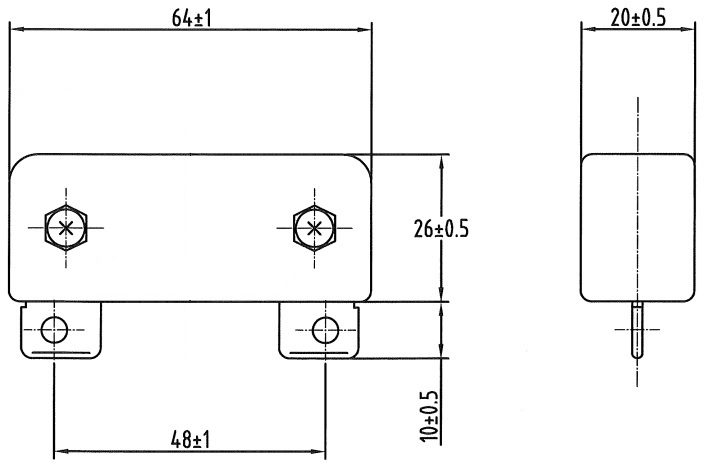

外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 |
| 直流放電開始電圧 | 100 V/s | 800 V ± 120V |
| インパルス放電開始電圧 | 10/200 μs、3 kV | 1400 V 以下 |
| 絶縁抵抗 | DC 250 V | 100 MΩ 以上 |
| インパルス電流耐量 |
8/20 μs、20 kA ※ |
1 回 |
| インパルス電流耐量 | 10/200 μs、10 kA ※ | 1 回 |
| 交流電流耐量 | AC 100A、1 s ※ | 1 回 |
| DC ホールドオーバー電圧 | 10/200 μs、200A、給電 DC200mA、電圧150V | 150 ms 以下 |
| 耐用寿命 | 10/200 μs、500A | 1000 回 |
| 静電容量 | - | 5.0 pF 以下 |
※セラミック部に亀裂や電極の短絡等がなく放電すること
取付方法

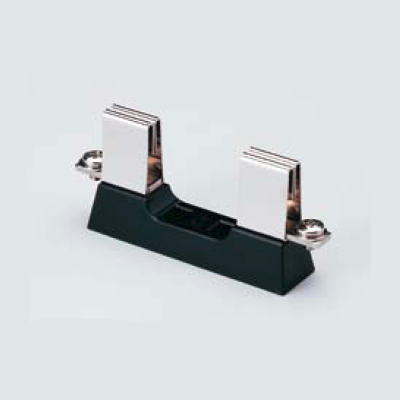

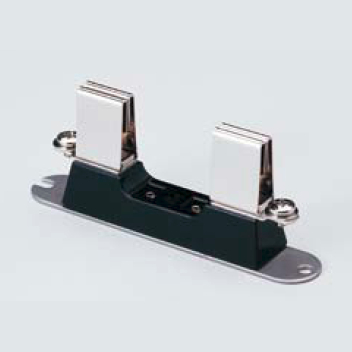

本製品のご使用には、「避雷管ホルダー（別売り）」が必要です。
詳細は避雷管ホルダの製品ページをご確認下さい。
