避雷管ホルダーページ印刷

  • RoHS

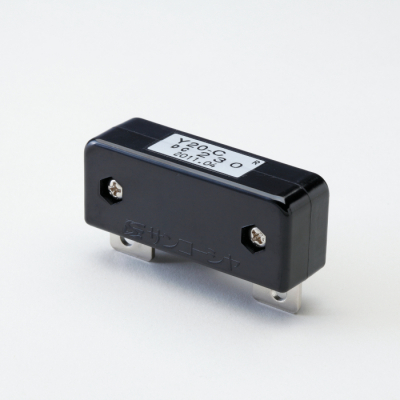

ケース内蔵タイプのアレスタ(Y-20「」Cなど)の取付に使用するホルダーです。

キーワード 避雷管ホルダー、避雷管ホルダ
製品情報 製品名:➀避雷管ホルダー ➁避雷管ホルダー取付板付
品目コード:➀1111011405 ➁1111011489

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内※

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下

※屋外で使用する場合は防水処理を実施のこと。

外形寸法図(単位: mm)

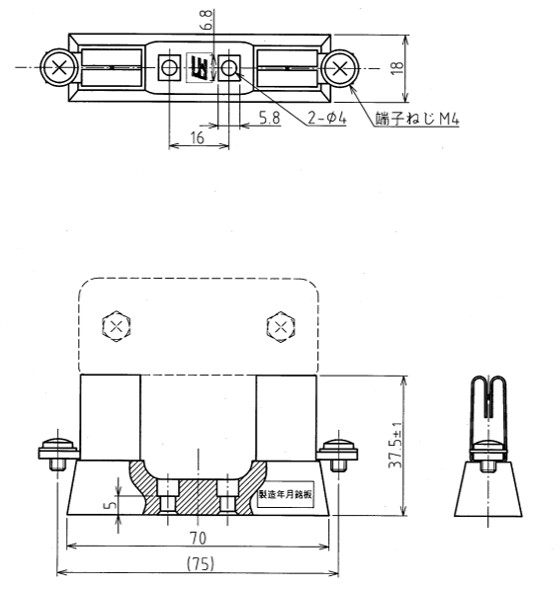

避雷管ホルダー

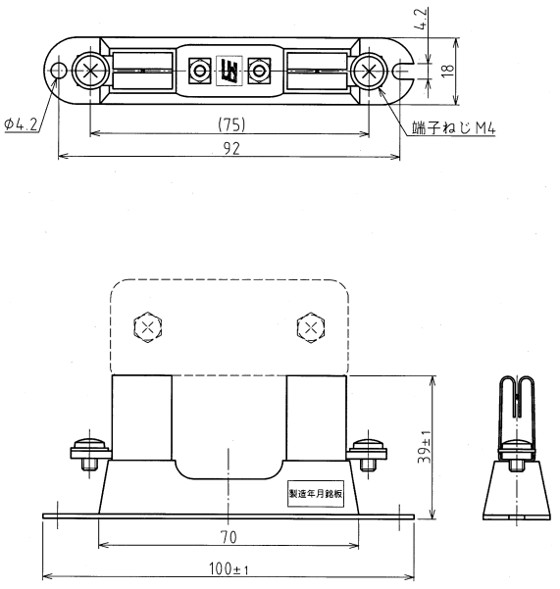

避雷管ホルダー取付板付

取付方法

  1. 避雷管ホルダーの固定
    ホルダーの取付け穴を使用して、ねじで固定してください。
    固定用のねじは貼付しておりませんので、別途ご用意ください。
  2. ケーブルの結線
    端子ねじ(M4)に適合する圧着端子を使用し、配線してください。

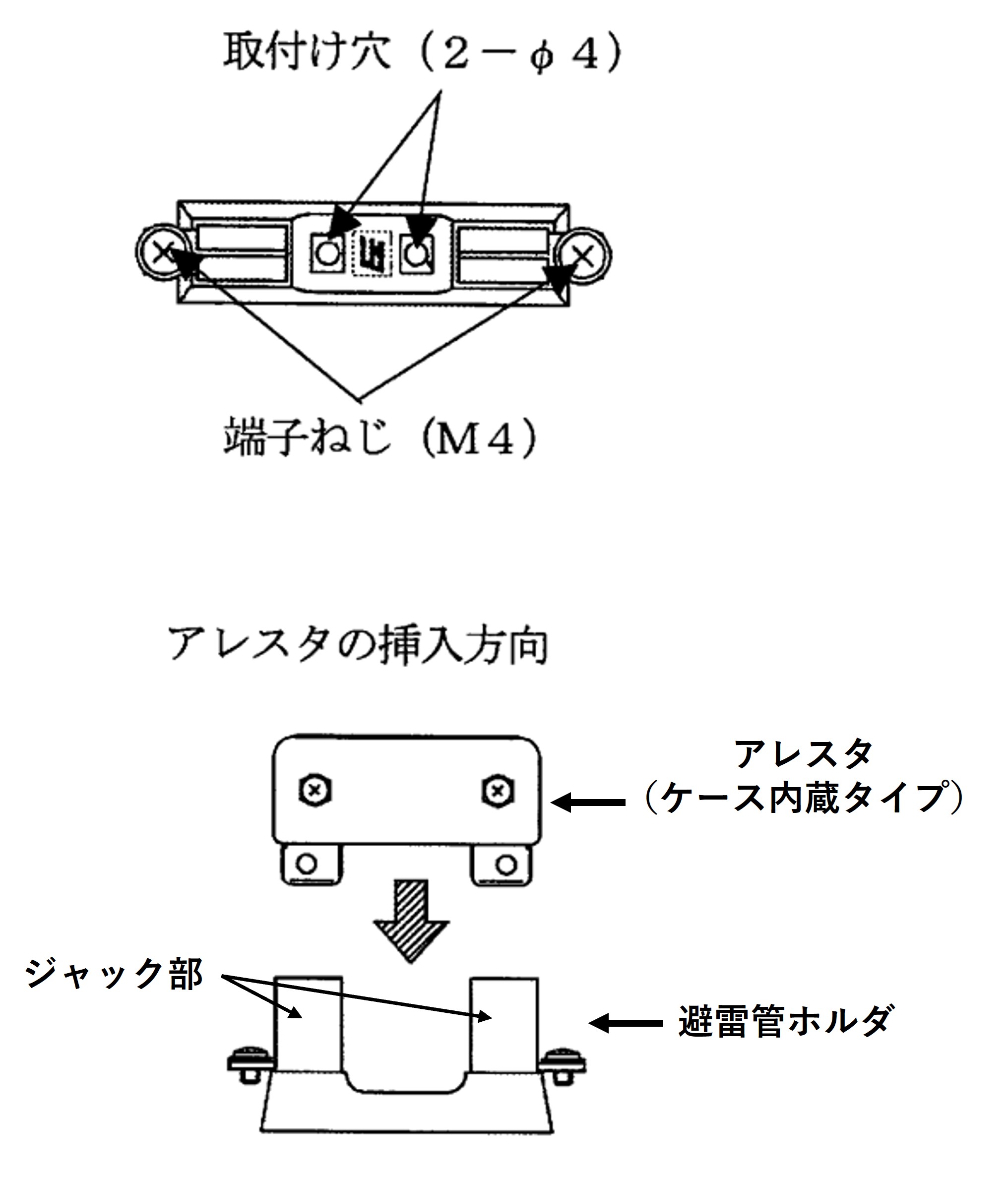

  3. アレスタ(別売り)の挿入
    アレスタ(ケース内蔵タイプ)を避雷管ホルダーのジャック部に対して垂直に挿入してください。

※アレスタは電気的性能に方向性はありませんが、取付状態で銘板が見やすい方向に合わせて実装してください。

仕様

絶縁抵抗 端子間および、両端子~取付板間 DC500V にて 500MΩ 以上
耐電圧 両端子~取付板間 AC(50/60Hz)3kV・1分間
