電源用SPD
FVシリーズページ印刷
環境条件
使用場所： 室内
使用温度・湿度： -40°C ～ +70°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C の範囲、90% 以下（結露のないこと）
標高： 2000 m 以下
外形寸法図（単位: mm）
仕様
| 型式 | - | FV-100 | FV-200 | FV-400 |
| 最大連続使用電圧 UC | 50/60Hz | AC 130 V | AC 230 V | AC 510 V |
| 最大放電電流 Imax | 8/20 μs | 20 kA | ||
| 公称放電電流 In |
8/20 μs |
10 kA | ||
| 電圧防護レベル UP |
JISに基づく |
0.7 kV 以下 | 1.2 kV 以下 | 2.0 kV 以下 |
| 寸法（mm） | - | W24 × D96* × H66 | ||
| 質量 | - | 約 100 g | ||
*Dは端子カバーを含んだ寸法です

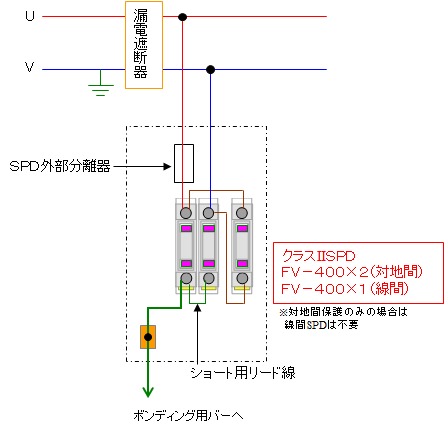

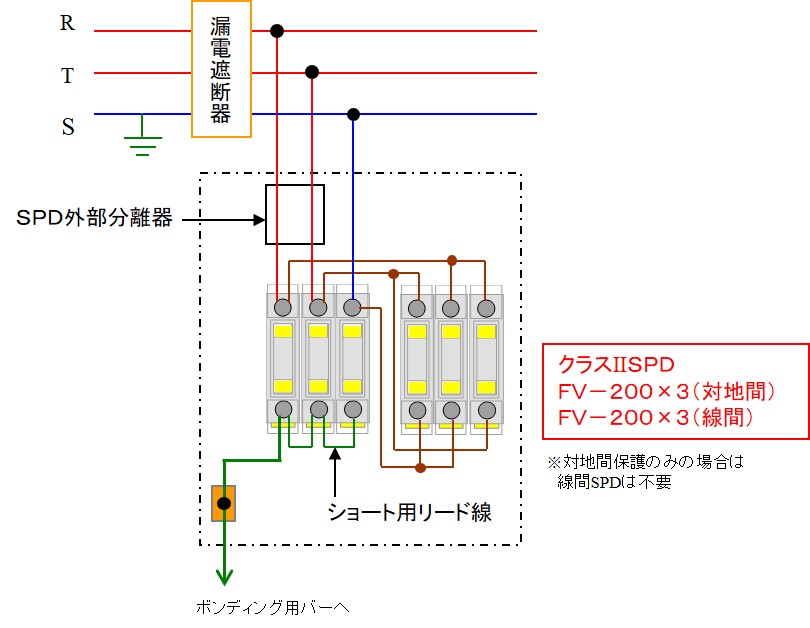

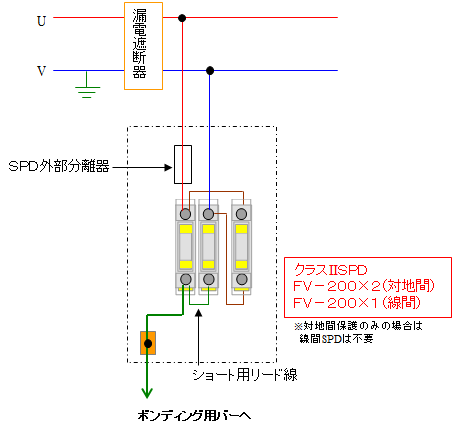

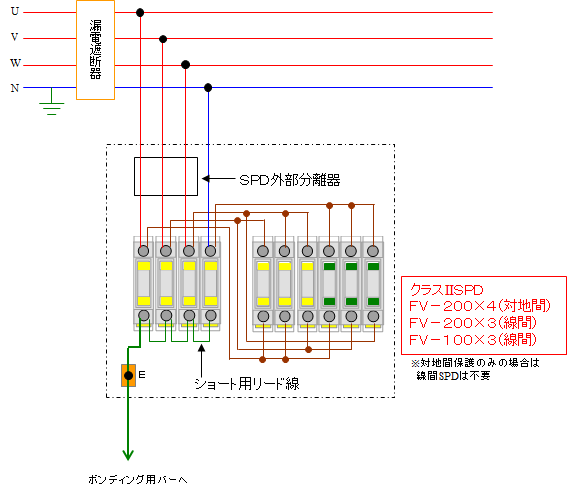

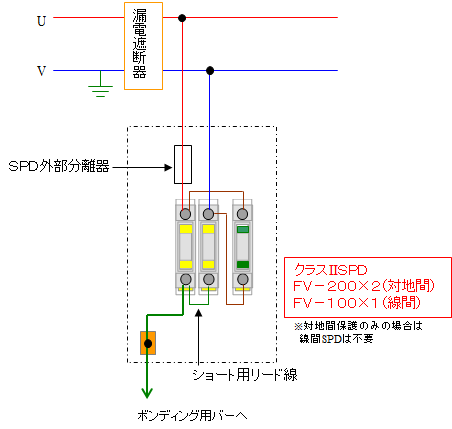

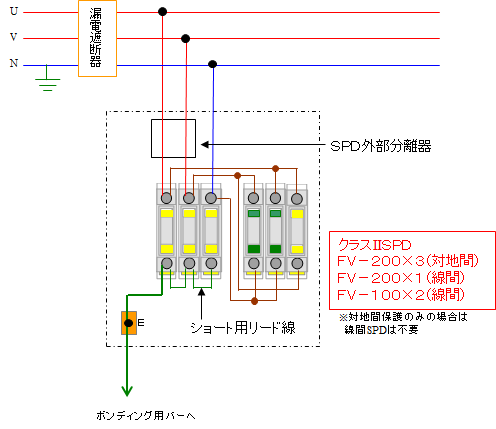

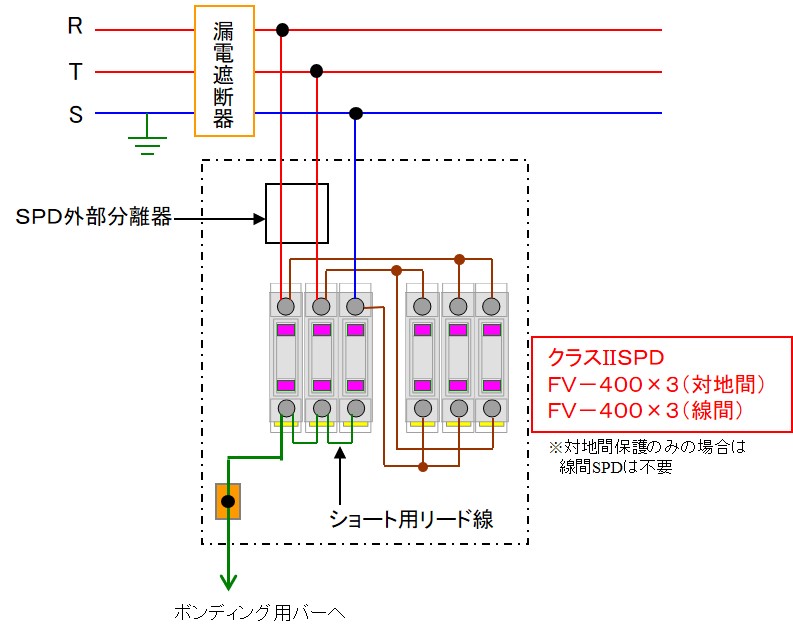

設置事例
資料ダウンロード
以下の資料は上記『設置事例の個別ページ』からダウンロード頂けます。
- 仕様書（PDF）
- 外観図（PDF）
- 取扱説明書（PDF）
- CADデータ（DXF）
