電源用SPD

交流200V 単相2線用 クラスII SPD | FV-200(3つ使用)ページ印刷

  • FV-200の製品画像
  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

JIS C 5381-11: 2014

低圧電源用SPD JIS クラス II
交流200V系
単相2線
漏電遮断器の2次側に使用

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・プラグインタイプのため、SPDプラグだけを交換でき経済的
・保安器が劣化したときに回線から切り離すヒューズを内蔵

キーワード クラスII 交流200V 単相2線 漏電遮断器の2次側 DINレール取付け
製品情報 製品名:FV-200
品目コード:11019503

この製品についてのお問い合わせはこちら

環境条件

使用場所: 室内

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下(結露のないこと)

標高: 2000 m 以下

外形寸法図(単位: mm)

FV形の外形寸法図

配線図

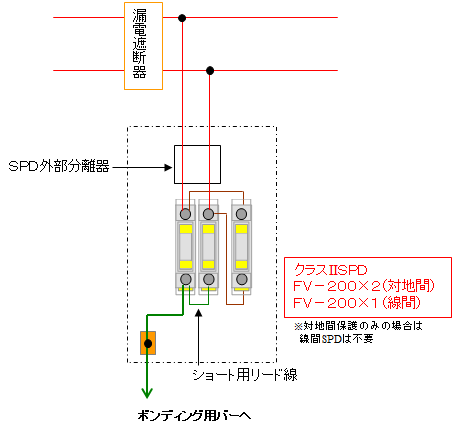

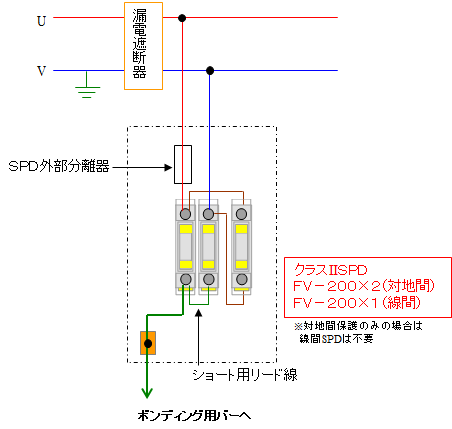

FV-200の単相2線への配線図

適用電線

AWG12 ~ 6 または 断面積 3.5 ~ 14mm2 (より線、単線ともに)

電線の端末処理

圧着端子(M5用)を推奨

締付けトルク

1.47 ~ 1.96N·m (15 ~ 20kgf·cm)

仕様

項目 測定条件 性能
型式 - FV-200
最大連続使用電圧 UC 50/60Hz AC 230 V
最大放電電流 Imax 8/20 μs 20 kA
公称放電電流 In

8/20 μs

10 kA
電圧防護レベル UP

JISに基づく

1.2 kV 以下
寸法(mm) - W24 × D96* × H66
質量 - 約 100 g

*Dは端子カバーを含んだ寸法です
