電源用SPD
交流400V 三相4線用 クラスII SPD | FV-400（7つ）とFV-200（3つ）ページ印刷
環境条件
使用場所： 室内
使用温度・湿度： -40°C ～ +70°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C の範囲、90% 以下（結露のないこと）
標高： 2000 m 以下
外形寸法図（単位: mm）
配線図

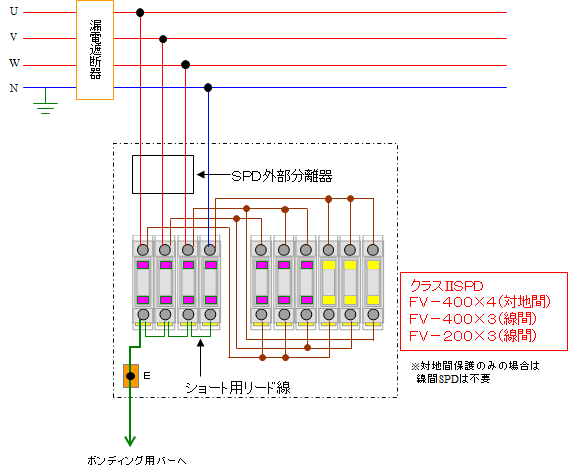

接地相あり
|
接地相不明
|
適用電線
AWG12 ～ 6 または 断面積 3.5 ～ 14mm2 （より線、単線ともに）
電線の端末処理
圧着端子（M5用）を推奨
締付けトルク
1.47 ～ 1.96N·m （15 ～ 20kgf·cm）
仕様
| 項目 | 測定条件 | 性能 | 性能 |
| 型式 | - | FV-400 | FV-200 |
| 最大連続使用電圧 UC | 50/60Hz | AC 510 V | AC 230 V |
| 最大放電電流 Imax | 8/20 μs | 20 kA | 20 kA |
| 公称放電電流 In |
8/20 μs |
10 kA | 10 kA |
| 電圧防護レベル UP |
JISに基づく |
2 kV 以下 | 1.2 kV 以下 |
| 寸法（mm） | - | W24 × D96* × H66 | W24 × D96* × H66 |
| 質量 | - | 約 100 g | 約 100 g |
*Dは端子カバーを含んだ寸法です
