電源用SPD
MZSR-200JK[]シリーズページ印刷
環境条件
使用場所： 機器室および器具箱内
使用温度・湿度： -25°C ～ +60°C、95% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +70°C、95% 以下（結露のないこと）
仕様
| 項目 | 測定条件 | MZSR-200JK[] | MZSR-200JK[]AR |
|---|---|---|---|
| ギャップの有無 | - | 無し | 有り（N-PE相用） |
| 最大連続使用電圧 UC | - | 交流 275 V | |
| 公称放電電流 In | 8/20 μs | 20 kA | |
| 最大放電電流 Imax | 8/20 μs | 40 kA | |
| 電圧防護レベル UP | JISに基づく | 1.4 kV 以下（各相） |
1.4 kV 以下（各相） 1.5 kV 以下（N-PE相） |

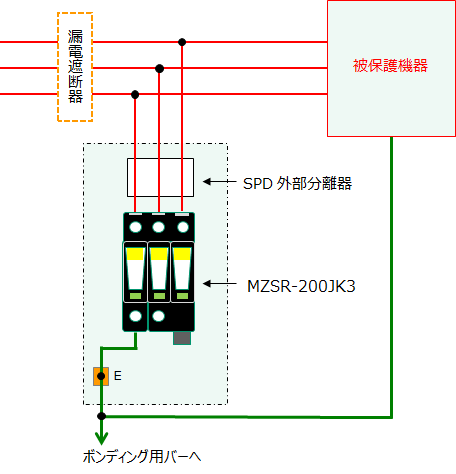

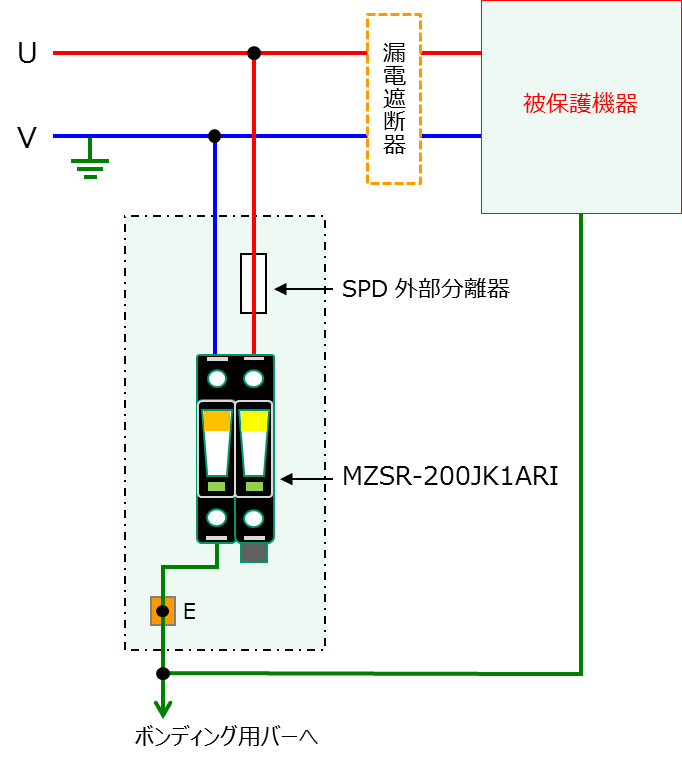

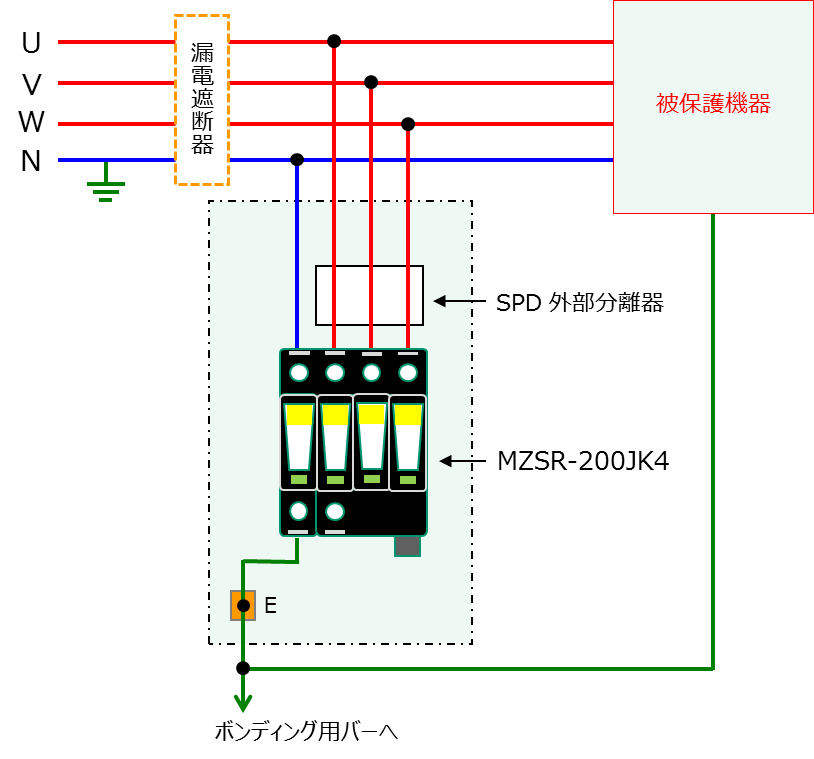

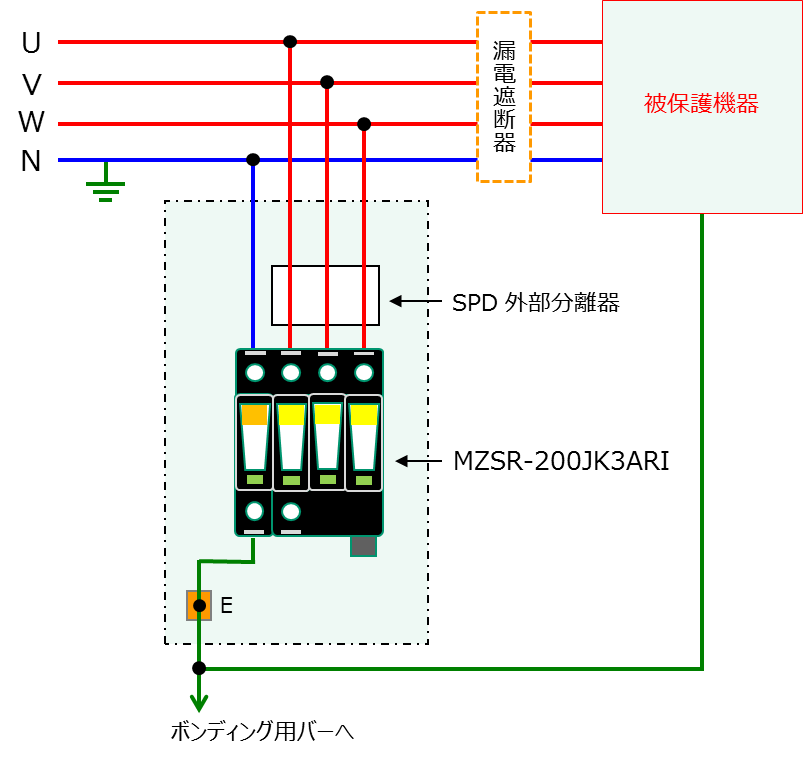

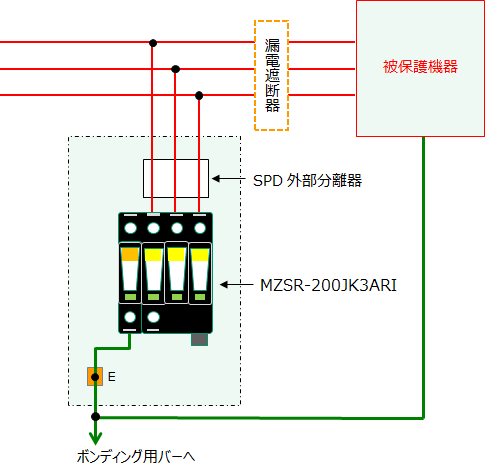

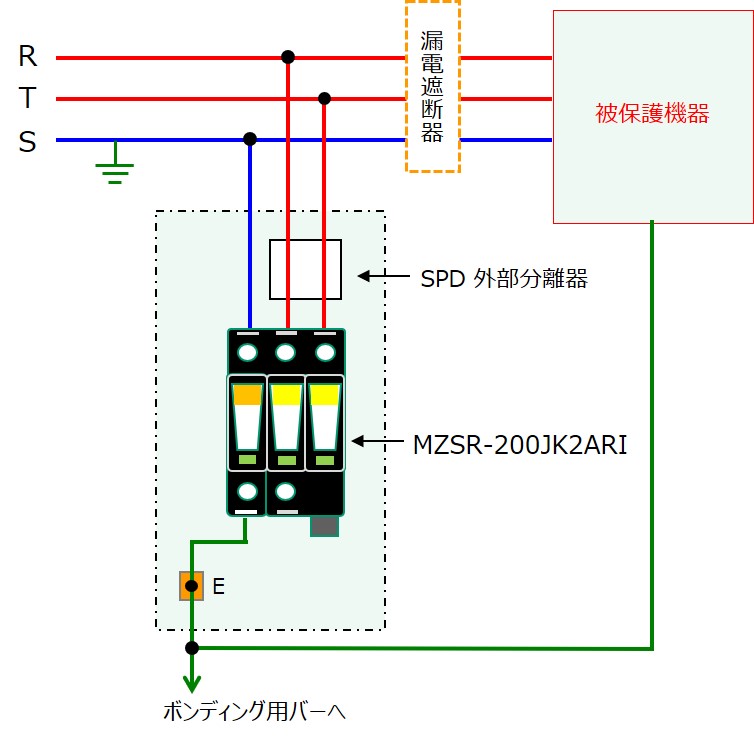

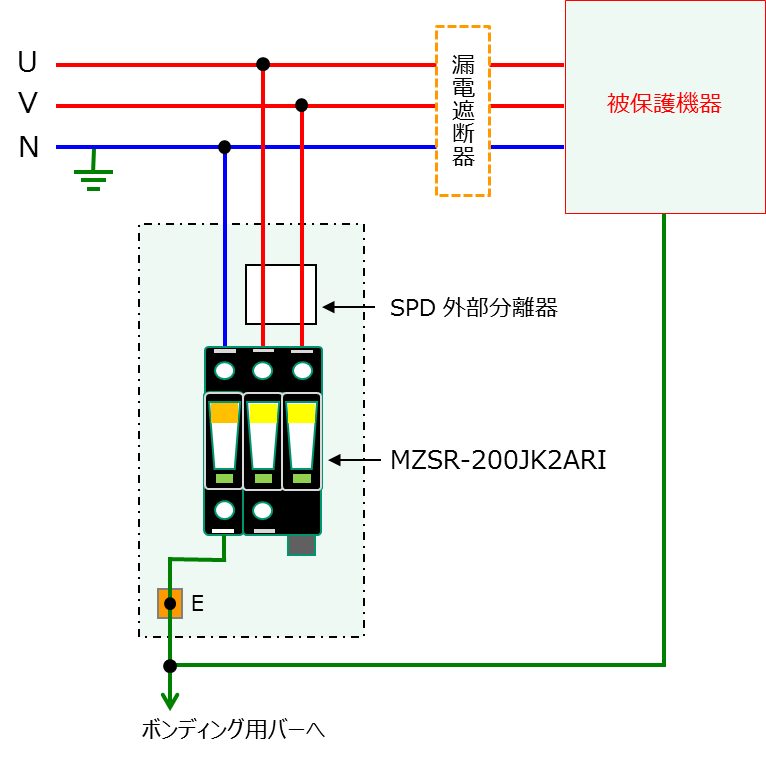

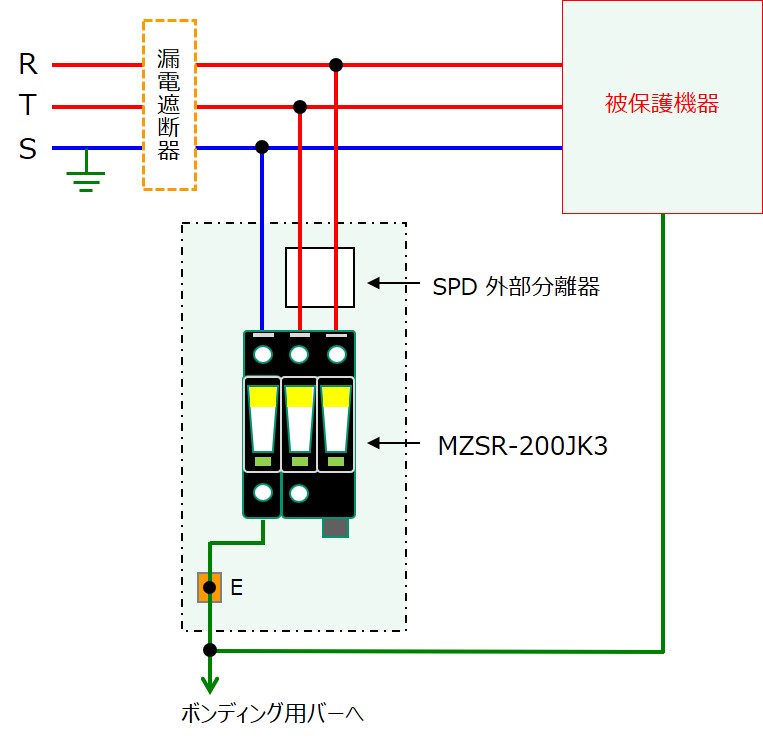

設置事例
| AC100V/200V系（漏電遮断器1次側または漏電遮断器がない場合） | ||
| 単相2線 接地相有 | 単相2線 接地相無or不明 | 単相3線 接地相有 |
 |
 |
 |
| >>個別ページへ | >>個別ページへ | >>個別ページへ |
| AC100V/200V系（漏電遮断器2次側） | ||
| 単相2線 接地相有・無or不明 | ー | 単相3線 接地相有・無or不明 |
 |
ー |  |
| >>個別ページへ | ー | >>個別ページへ |
| AC200V系（漏電遮断器1次側または漏電遮断器がない場合） | ||
| 三相3線 接地相有 | 三相3線 接地相無or不明 | 三相4線 接地相有 |
 |
 |
 |
| >>個別ページへ | >>個別ページへ | >>個別ページへ |
| AC200V系（漏電遮断器2次側） | ||
| 三相3線 接地相有・無or不明 | ー |
三相4線 接地相有・無or不明 |
 |
ー |  |
| >>個別ページへ | ー | >>個別ページへ |
資料ダウンロード
以下の資料は上記『設置事例の個別ページ』からダウンロード頂けます。
- 仕様書（PDF）
- 外観図（PDF）
- 取扱説明書（PDF）
- CADデータ（DXF）
