セラミックアレスタ（GDT）
3J-6J1F2ページ印刷
UL File Number: E140906

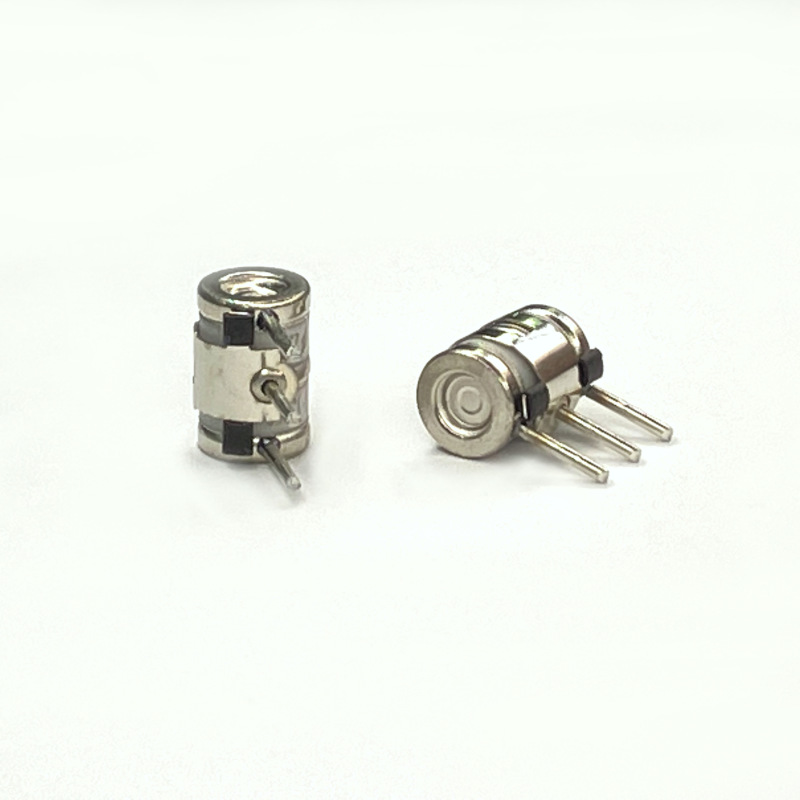

3極アレスタ（GDT）
通信機器などの内部回路に実装され、通信回線や信号回線に誘起される誘導電圧などから機器を保護する目的で使用します。
主な用途
・各種電子機器
・通信回線の防護
・交換機
・PBX
・電話機
・FAX
・小型で電流耐量が大きい
・静電容量が小さい
・ブロードバンド対応
・セラミック外囲器を使用しているため、熱や機械的衝撃に優れる
・繰り返しサージの電流耐量や温度環境特性に優れる
| キーワード | 3極 リード線径 1.0mm フェールセーフ 直流放電開始電圧 350V |
|---|---|
| 製品情報 |
製品名：3J-6J1F2 品目コード：1111043464 |
環境条件
使用温度・湿度： -40°C ～ +90°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C ～ +90°C の範囲、90% 以下（結露のないこと）

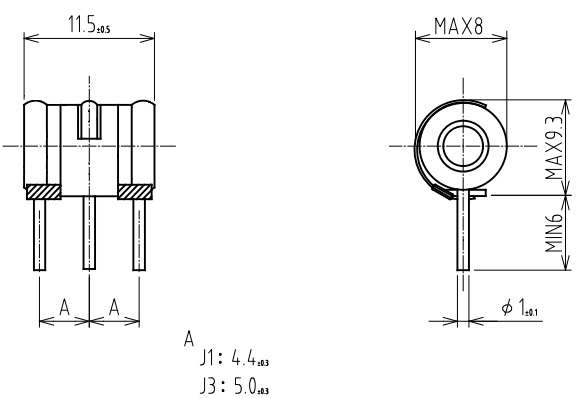

外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 |
| 直流放電開始電圧 | 100 V/s | 350 V ± 20% |
| インパルス放電開始電圧 | 100 V/μs |
600 V 以下 |
| 10 kV/μs |
900 V 以下 |
|
| 絶縁抵抗 | DC 100 V | 10,000 MΩ 以上 |
| 静電容量 | 1 MHz |
3.0 pF 以下（L-E間） 1.5 pF 以下（L-L間) |
| 直流ホールドオーバ電圧 | 電圧150V（IEEEに準拠） | 150 ms 以下 |
| インパルス電流耐量 |
8/20 μs、10 kA×2 |
1 回 |
|
8/20 μs、 5 kA×2 |
+5 回、-5 回 | |
| 交流電流耐量 |
AC 10A×2、1 s |
1 回 |
|
AC 5A×2、1 s |
10 回 | |
| インパルス寿命 |
10/1000 μs、200A × 2 |
300 回 |
| 質量 | - | 約 3.0 g |
