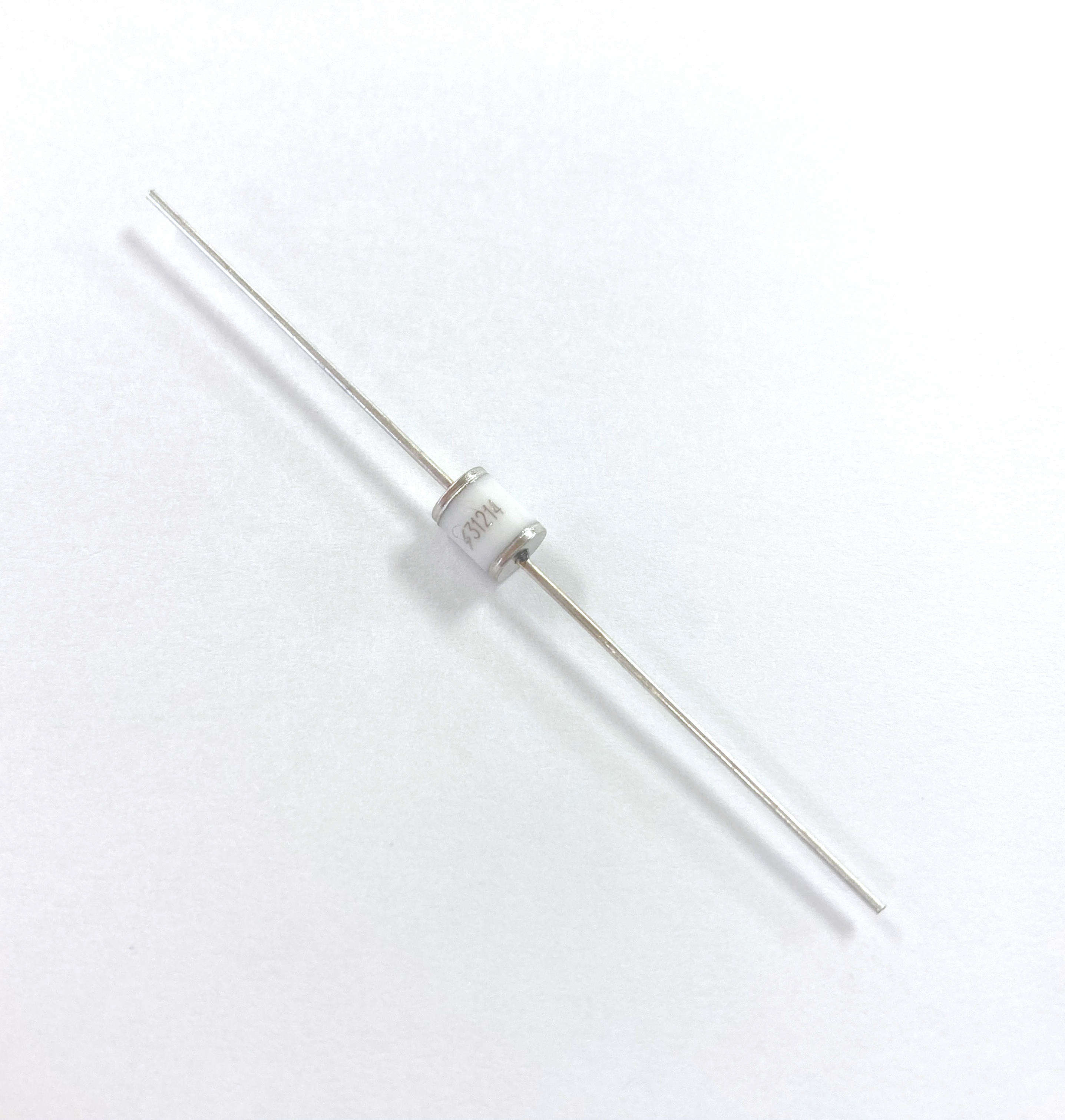

セラミックアレスタ（GDT）
Y05-212Bページ印刷
UL File Number: E328370
2極アレスタ（GDT）
通信機器の通信回路の基板および電源回路の中性線と接地間に実装され、回線に誘起される誘導電圧およびTOV（一時的過電圧）などから機器を保護する目的で使用します。
主な用途
・各種電子機器
・通信回線の防護
・AC電源
・インバータ
・小型で電流耐量が大きい
・静電容量が小さい
・ブロードバンド対応
・セラミック外囲器を使用しているため、熱や機械的衝撃に優れる
・繰り返しサージの電流耐量や温度環境特性に優れる
| キーワード | 2極 リード線径 0.8mm 直流放電開始電圧 2100V |
|---|---|
| 製品情報 |
製品名：Y05-212B 品目コード：1111043325 |
環境条件
使用温度・湿度： -40°C から +90°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -40°C から +90°C の範囲、90% 以下（結露のないこと）

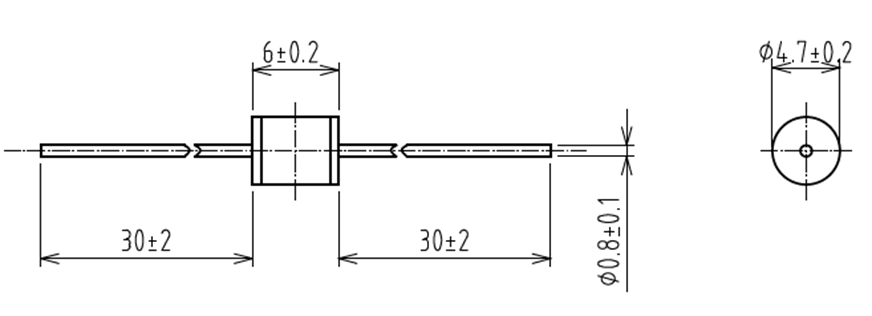

外形寸法図（単位: mm）
仕様
| 項目 | 条件 | 性能 |
|---|---|---|
| 直流放電開始電圧 | 1kV/s | 2,100V ± 20% |
| インパルス放電開始電圧 | 1kV/μs | 3,000V 以下 |
| 絶縁抵抗 | DC 500V | 1,000MΩ 以上 |
| 静電容量 | 1MHz | 1pF 以下 |
| インパルス電流耐量 | 8/20μs, 2kA | 3回 |
| インパルス電流耐量 | 8/20μs, 2.5kA | 1回 |
| 交流電流耐量 | AC 0.5A, 1s | 10回 |
| インパルス寿命 | 8/20μs, 100A | 300回 |
| 質量 | - | 約 0.8g |
ご利用上の注意
- 本製品をAC電源に使用する場合は、必ずバリスタ等と併用してください。アレスタ単体で使用すると続流が生じる可能性があります。
当社にはアレスタとバリスタが一体となったAVシリーズ（2極）、AV3Pシリーズ（3極）もございます。
- 本品を取り扱う際は、セラミック管の表面を汚さないようにご注意ください。
セラミック管の表面を素手で触ったり、汚れた手袋や指サックなどで触ったりした場合、セラミック管の表面に汗や皮脂などの油脂類が付着し放電開始電圧や絶縁抵抗の特性が低下したりすることがあります。
また、セラミック管の表面が静電気を帯びた場合、放電開始電圧が一時的に低下することがありますので、本品単体での検査を行う際には導電性指サックの使用を推奨します。
