LAN用SPD
LAN-CAT5e-P+II (R)ページ印刷
JIS C 5381-21:2014
UL File Number: E140906
※製品写真はイメージです。実物と異なる場合がございます。
劣化診断付き LAN 用 SPD
2.5GBase-T 回線のネットワーク機器を保護する製品です

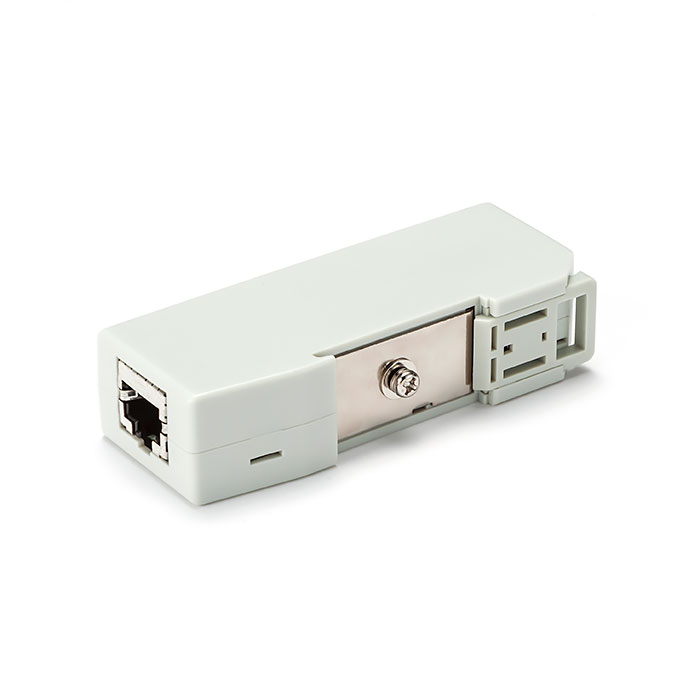

この製品には接地線の接続が必要です
主な用途
・ギガビットイーサネットの保護
・ネットワークカメラの保護
・無線LANアクセスポイントの保護
・VoIP対応電話機/サーバの保護
特長

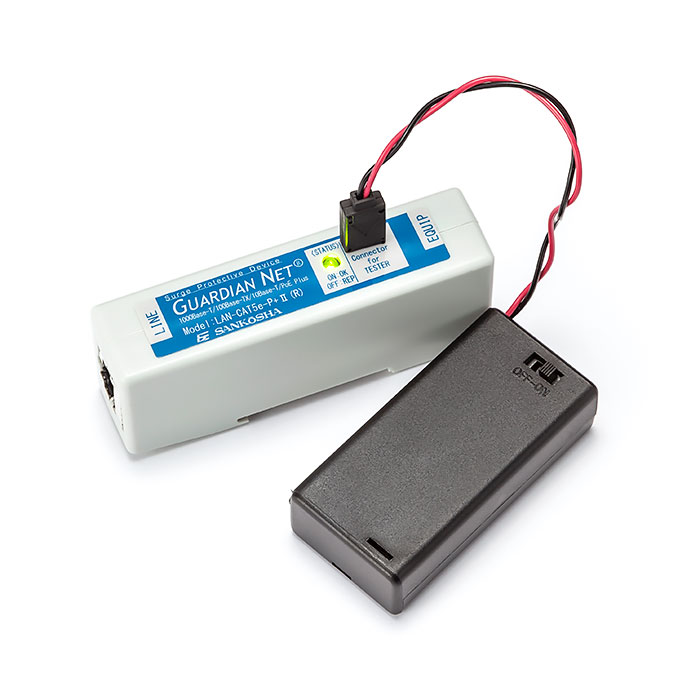

・テスター（別売り）を使って劣化診断できるため、メンテナンスしやすい
・UPoEやPoE++等の8芯合計95WまでのPoEに適用可能
・カテゴリC2、カテゴリD1 に対応

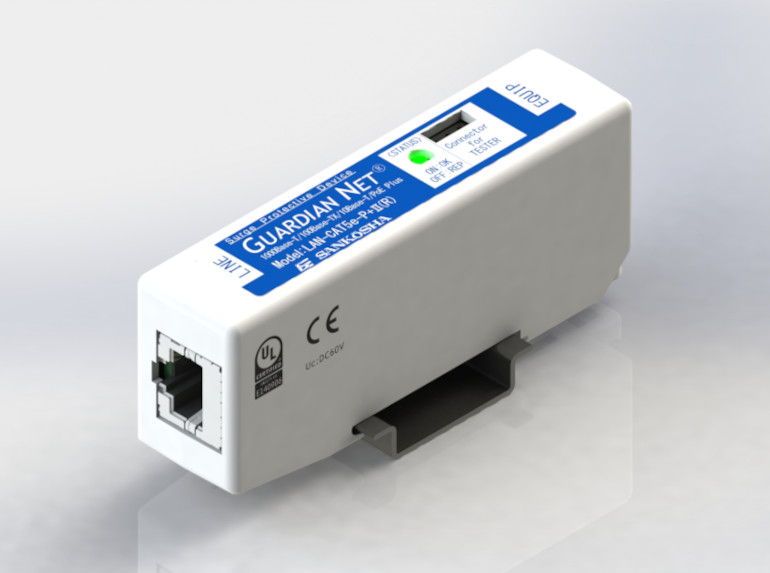

LINE側を外線に、EQUIP側を被保護機器側に接続します。
| キーワード | 放流形 DINレール対応 |
|---|---|
| 製品情報 |
製品名：GUARDIAN NET LAN-CAT5e-P+II (R) |
環境条件
使用場所： 屋内
使用（保管）温度： -40°C から +85°C の範囲
使用（保管）湿度： 90%以下（結露のないこと）

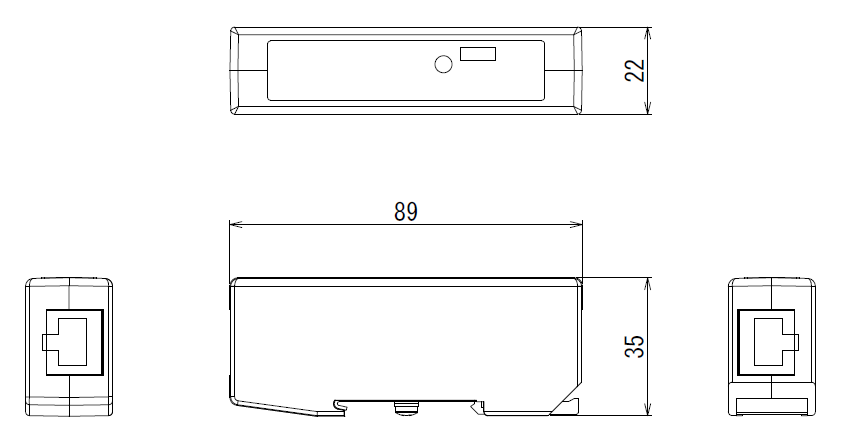

外形寸法図（単位: mm）
仕様
下の表は左右にスクロールしてご覧ください
| コネクタ | ― | RJ-45 | 8極8芯 |
|---|---|---|---|
| 対応回線 | ― |
10BASE-T 100BASE-TX 1000BASE-T 2.5GBase-T PoE PoE + PoE ++ |
IEEE802.3 IEEE802.3u IEEE802.3ab IEEE802.3bz IEEE802.3af IEEE802.3at IEEE802.3bt |
| 使用伝送帯域 | ― | DC ～ 100 MHz | ― |
| 伝送損失 | ― | 1.0 dB 以下 | ― |
| 近端漏話減衰量 | ― | 32.3 dB 以上 | ― |
| 符号誤り率 | ― | 0.01 % 以下 | ― |
| 最大連続使用電圧 Uc | ― | 直流 60 V | 各線ー接地間 |
| 定格電流 | ― | 2,400 mA |
IEEE802.3af, IEEE802.3at |
| ブレークダウン電圧 | 100 V/s | 160 V ～ 300 V | 各線ー接地間 |
| 電圧防護レベル Up | 1.2/50 μs, 10 kV | 500 V 以下 | 各線ー接地間 |
| インパルス耐久性 | 8/20 μs | 5 kA, 10 回 | カテゴリー C2 |
| インパルス耐久性 | 10/350 μs | 2.5 kA, 2 回 | カテゴリー D1 |
| 交流耐久性 | 50 Hz, 0.5 A, 1s | 5 回 | ― |
| インパルスリセット | 直流 60 V, 600 mA | 30 ms 以内 | PoE 給電端子間 |
| 絶縁抵抗 | 直流 60 V | 1,000 MΩ 以上 | 各線ー接地間 |
| 劣化診断 | 専用テスターにて | LED点灯: 正常/ LED消灯: 劣化（要交換） | ― |
| 質量 | ― | 約 55 g | ― |
使用例
本製品の使用されることの多い屋外監視（防犯）カメラシステムの使用例はこちら
