SPD BOX シリーズページ印刷

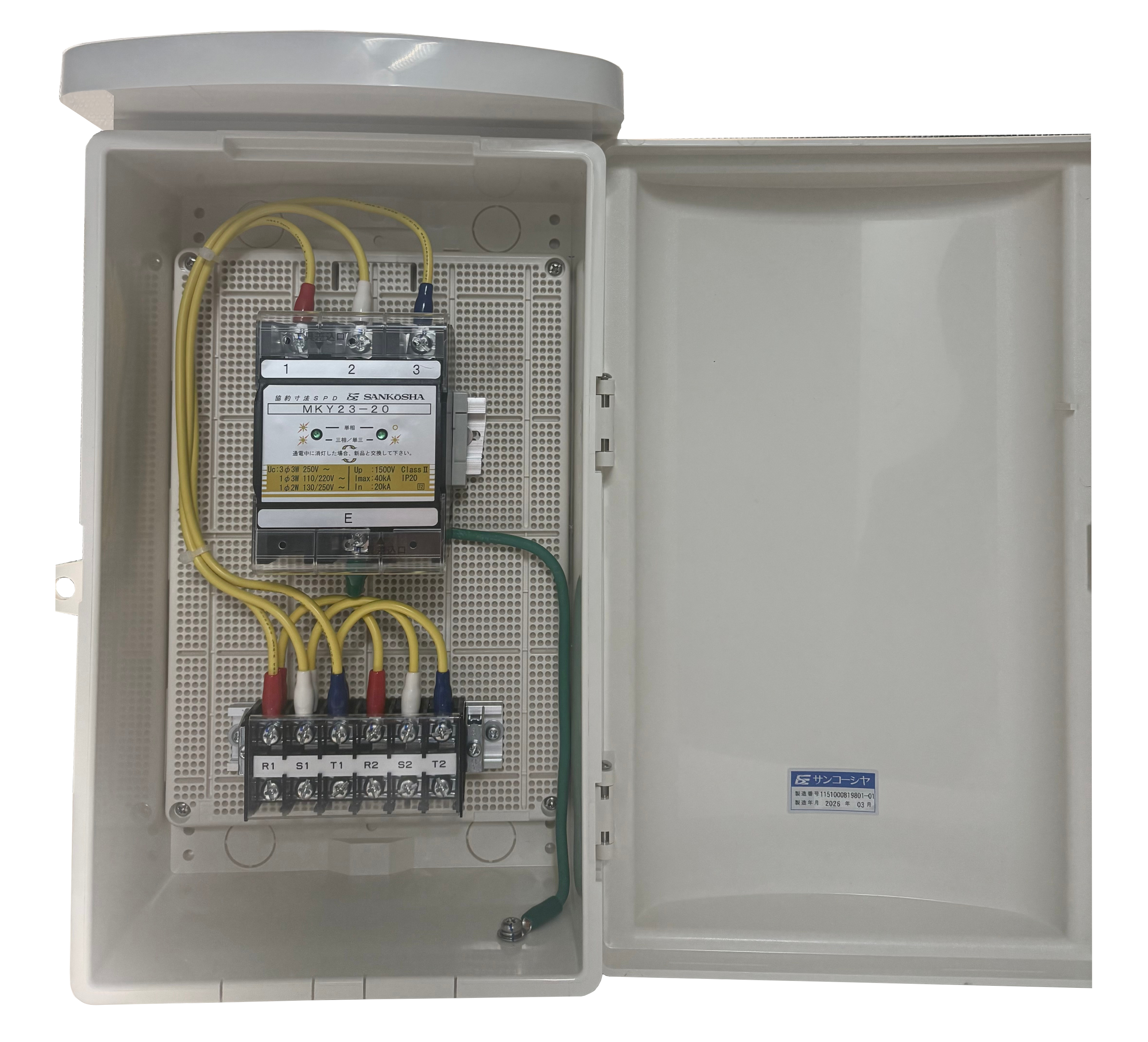

※写真は「B2」,「PL2」,「P(H)」のものです。

BOX内にLAN用SPDや電源用SPDを実装した製品です。
屋外用監視（防犯）カメラや、ネットワーク装置などの保護におすすめです。

・耐候性および防水性のあるBOXにより屋外でのご利用が可能です。
・ステンレスバンドによってポールなどに取り付けるための、バンド穴も付いております。

※扉に鍵は添付されていません。南京錠などをご使用下さい。

この製品についてのお問い合わせはこちら

環境条件（屋外仕様）

型式	SPD BOX B「」	SPD BOX PL「」	SPD BOX P(H)
周囲温度	-25℃ ～＋70℃	-20℃ ～＋70℃	-20℃ ～＋60℃
相対湿度	85％以下（ただし結露なきこと）		90％以下（ただし結露なきこと）
据付地区	一般地区（非塩害）
保護等級	IPX3

仕様

タイプ名	SPD BOX B「」
型式	SPD BOX B1	SPD BOX B2
用途	LAN回線の雷保護
寸法	(W)213mm × (H)366mm × (D)140mm
実装SPD	LAN用SPD LAN-CAT5e-P+II (R)×1	LAN用SPD LAN-CAT5e-P+II (R)×2

タイプ名	SPD BOX PL「」
型式	SPD BOX PL1	SPD BOX PL2
用途	LAN回線及び電源回線（単相2線 100V又は200V）の雷保護
寸法	(W)213mm × (H)366mm × (D)140mm
実装SPD	LAN用SPD LAN-CAT5e-P+II (R)×1 電源用SPD MZEV2-200×1	LAN用SPD LAN-CAT5e-P+II (R)×2 電源用SPD MZEV2-200×1

タイプ名	ピカっ止　雷ガードBOX
型式	SPD BOX P(H)
用途	電源回線（単相2線、単相3線、三相3線 100V又は200V）の雷保護
寸法	(W)213mm × (H)366mm × (D)140mm
実装SPD	電源用SPD MKY23-20×1

※SPDの性能については、各種SPDの製品ページを参照ください。

参考リンク

パナソニック株式会社様のwebサイト上にて、本製品を用いた防犯カメラの雷サージ対策例がご紹介されています。

ご興味のある方は以下のリンクをご参照ください。

参考リンク：「防犯カメラの雷サージ対策について」

資料ダウンロード

SPD BOX B「」_仕様書（PDF）

ダウンロード

SPD BOX B「」_外観図（PDF）

ダウンロード

SPD BOX PL「」_仕様書（PDF）

ダウンロード

SPD BOX PL「」_外観図（PDF）

ダウンロード

SPD BOX P(H)_仕様書（PDF）

ダウンロード

SPD BOX P(H)_外観図（PDF）

ダウンロード
