端子板

6036 1 004-00 | 8対接続標準PFモジュール 1-8ページ印刷

  • 6036 1 004-00
  • RoHS
  • 公共建築工事標準図掲載

通信ケーブル16芯の接続に用いるクイッククリップ方式の端子板
MDF・IDFなどの中継端子板として使用できます

クローネ端子として親しまれている LSA-PLUS ブランド品です

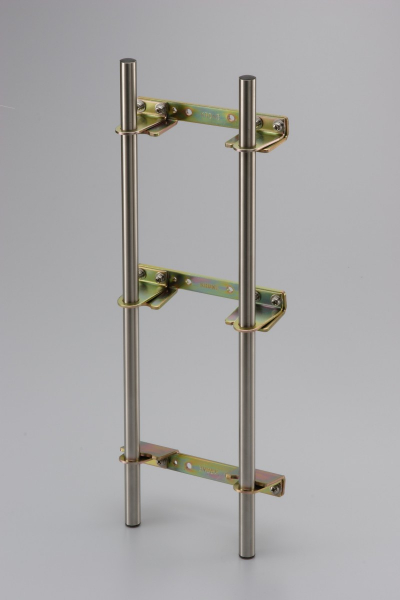

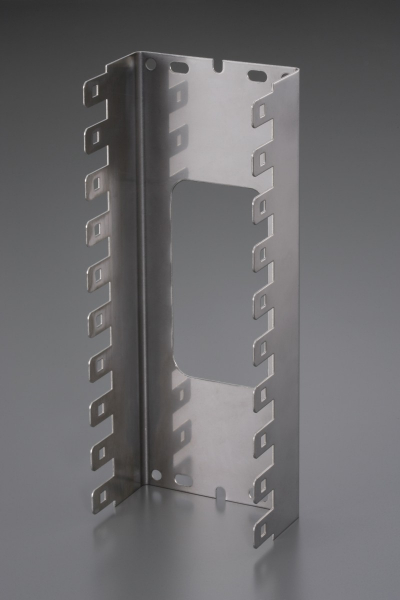

プロファイルフレーム、バックマウントフレーム
どちらにも装着できます

キーワード 8対 クイッククリップ
製品情報 製品名:6036 1 004-00(8対接続標準PFモジュール 1-8)
品目コード:1112003280

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -20°C ~ +80°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +90°C の範囲、90% 以下(結露のないこと)

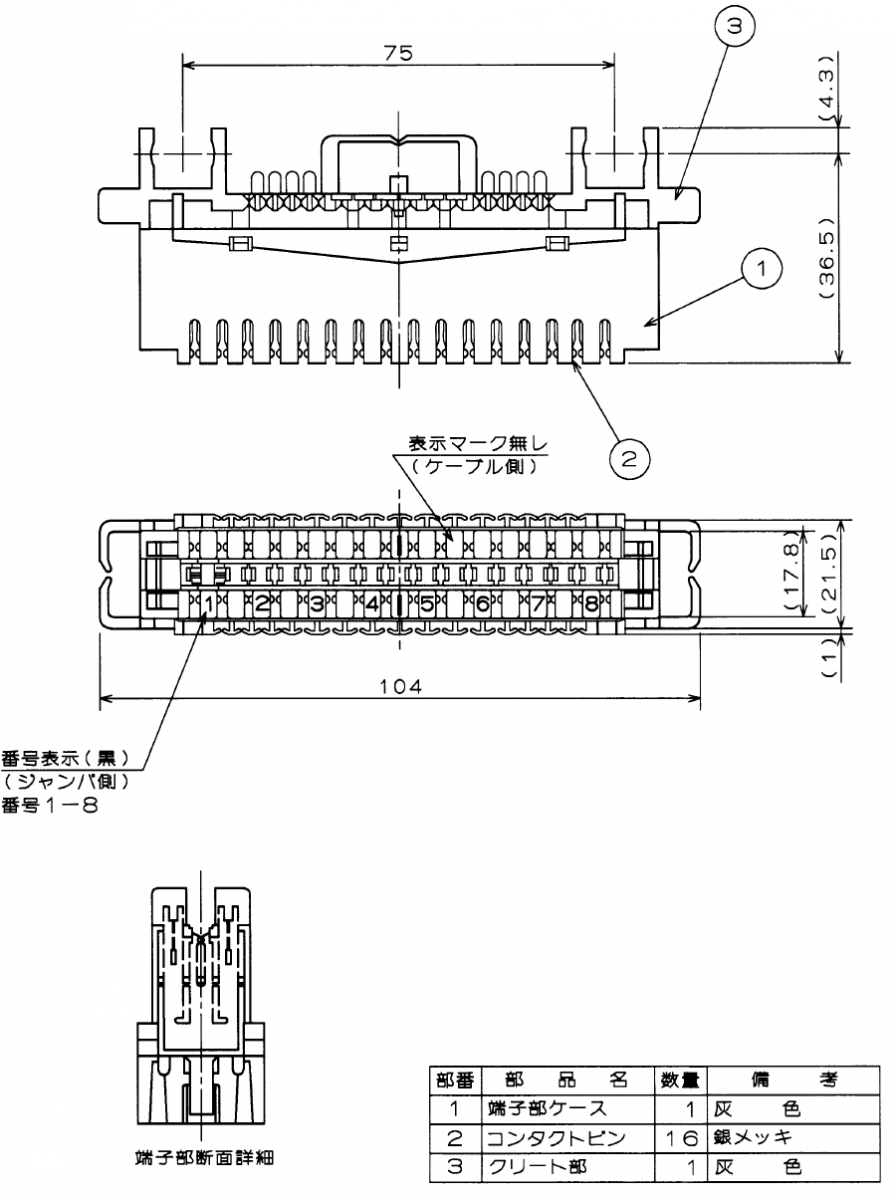

外形寸法図(単位: mm)

6036 1 004-00 の外形寸法図

接続条件

接続線数 ケーブル側:最大 2本 ジャンパ側:最大 2本
線径(1本接続) 被覆外径:φ 0.7 ~ 1.6 mm

導体径:φ 0.4 ~ 0.8 mm(単線)

または φ 0.12 mm ×7 ~ 0.32mm ×7(より線)

線径(2本接続) 被覆外径:φ 0.7 ~ 1.6 mm  導体径:φ 0.4 ~ 0.65 mm(単線のみ)

※ 2本接続の場合、同じ種類・同じ線径に限る

製品の取付け方法は、こちらのPDF資料をご覧ください。 LSA-PLUS 取り付け説明資料(PDF 3.3MB)

仕様

項目 測定条件 性能
絶縁抵抗 DC 500 V 50000 MΩ 以上
耐電圧 AC 2kV/1分間、端子間、端子-アース間

絶縁破壊がないこと

質量 - 約 50 g

資料ダウンロード

6036 1 004-00_仕様書・外観図(PDF)
