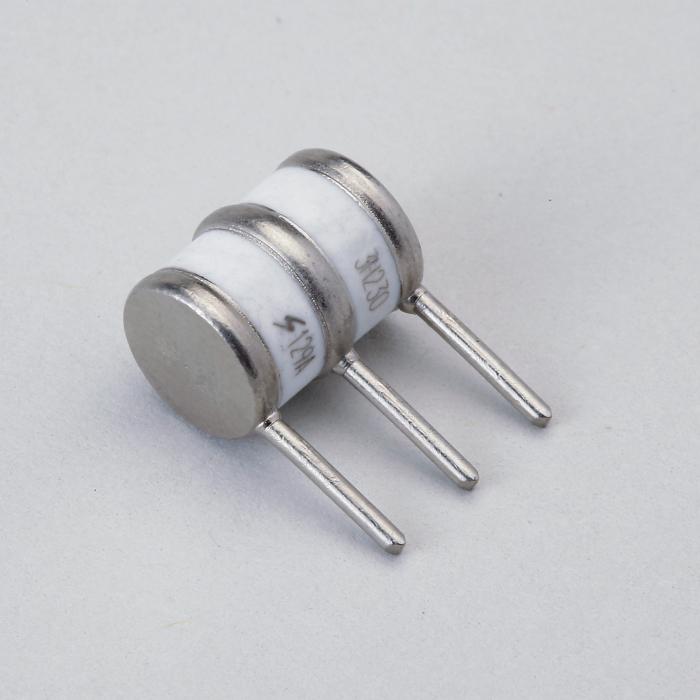

セラミックアレスタ（GDT）
3YVH-350J1ページ印刷
UL File Number: E140906
3極アレスタ（GDT）
通信機器などの内部回路に実装され、通信回線や信号回線に誘起される誘導電圧などから機器を保護する目的で使用します。
主な用途
・各種電子機器
・通信回線の防護
・交換機
・PBX
・電話機
・FAX
・小型で電流耐量が大きい
・静電容量が小さい
・ブロードバンド対応
・セラミック外囲器を使用しているため、熱や機械的衝撃に優れる
・繰り返しサージの電流耐量や温度環境特性に優れる
| キーワード | 3極 リード線径 1.0mm 直流放電開始電圧 350V |
|---|---|
| 製品情報 |
製品名：3YVH-350J1 品目コード：1111016559 |
外形寸法図（単位: mm）
仕様
| 項目 | 測定条件 | 性能 |
| 直流放電開始電圧 | 100 V/s | 280 ~ 420 V |
| インパルス放電開始電圧 | 1 kV/μs | 900 V 未満 |
| 絶縁抵抗 | DC 100 V | 1000 MΩ より大きい |
| 静電容量 | 1 MHz | 3 pF 未満 |
| インパルス電流耐量 | 8/20 μs、10 kA × 2 | + 5 回、- 5 回 |
| インパルス寿命 | 10/1000 μs、100A × 2 | 300 回 |
| 交流電流耐量 | 50 Hz、1 s、10A × 2 | 5 回 |
| 線間電圧 | 1 kV/μs | 200 ns 未満 |
| 直流ホールドオーバ電圧 | ITU-T K. 12/Test 2 | 150 ms 未満 |
| 質量 | - | 約 2.6 g |
