セラミックアレスタ(GDT)

SDH4-200ページ印刷

  • RoHS
  • UL

UL File Number: E140906

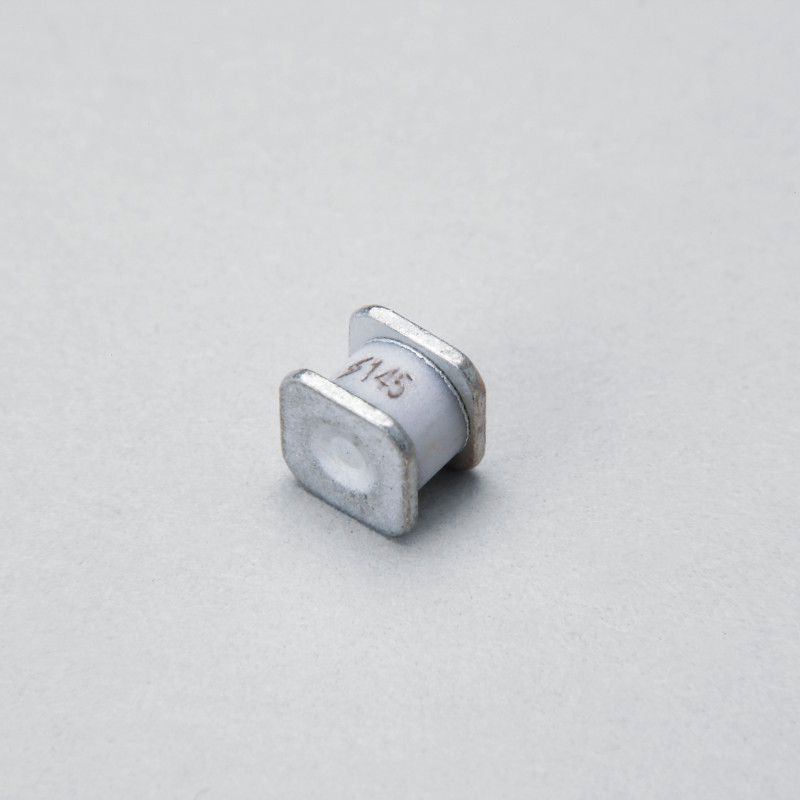

表面実装タイプの2極アレスタ(GDT)
通信機器などの内部回路に実装され、通信回線や信号回線に誘起される誘導電圧などから機器を保護する目的で使用します。
従来品のSD4形より高耐量化を実現した表面実装形素子です。

主な用途
・各種電子機器
・通信回線の防護
・交換機
・PBX
・電話機
・FAX

従来品SD4シリーズと同一外形で、基板ランドパターンが共通です。
そのため、本品へ切り替えする際の再設計は不要です。

・超小型で電流耐量が大きい
・静電容量が非常に小さい(0.5pF以下)
・ブロードバンド対応
・セラミック外囲器を使用しているため、熱や機械的衝撃に優れる
・繰り返しサージの電流耐量や温度環境特性に優れる
・個装方法は表面実装に適したエンボステーピング

キーワード 2極 SMD
製品情報 製品名:SDH4-200
品目コード:1111028274

この製品についてのお問い合わせはこちら

環境条件

使用温度・湿度: -40°C ~ +90°C の範囲、90% 以下

保管温度・湿度: -40°C ~ +90°C の範囲、90% 以下

※実装前は温度 +5°C ~ +40°C、湿度 75% 以下で保管

仕様

項目 測定条件 性能
直流放電開始電圧 100 V/s 200 V ± 20%
インパルス放電開始電圧 100 V/μs 500 V 以下
インパルス放電開始電圧 1 kV/μs 600 V 以下
絶縁抵抗 DC 100 V 10000 MΩ 以上
静電容量 1 MHz 0.5 pF 以下
DC ホールドオーバ電圧

ITU-T K. 12 Table 3 Test 3

135 V, 1300 Ω

150 ms 以下
インパルス電流耐量 8/20 μs、5000 A + 5 回、- 5 回
交流電流耐量 50 Hz、5 A、1 s 10 回
インパルス寿命 10/1000 μs、100A 300 回
質量 - 約 0.6 g
