セラミックアレスタ(GDT)

Y-402Bページ印刷

  • RoHS
  • UL

UL File Number: E328370

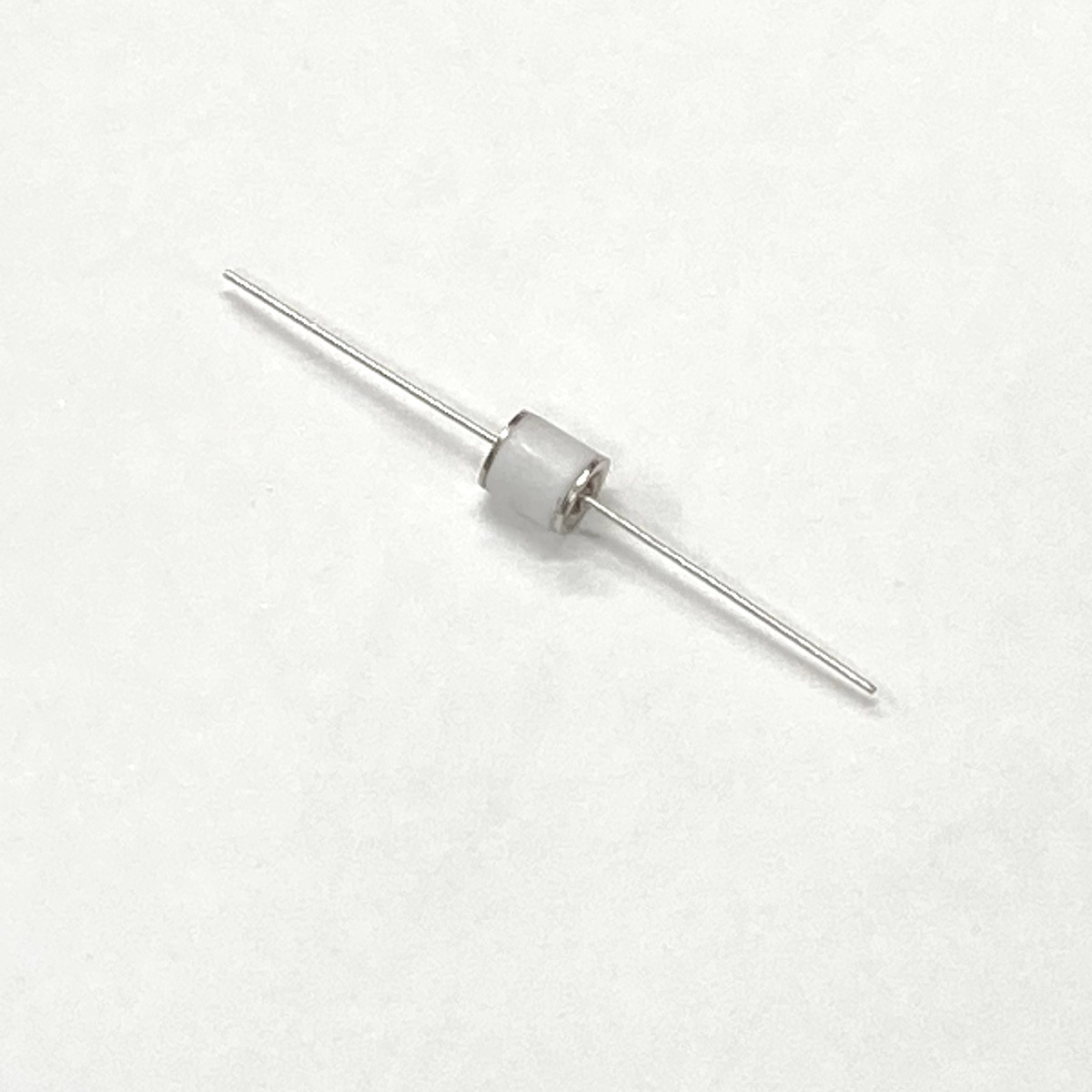

2極アレスタ(GDT)
通信機器の通信回路の基板および電源回路の中性線と接地間に実装され、回線に誘起される誘導電圧およびTOV(一時的過電圧)などから機器を保護する目的で使用します。
高電圧用途に特化しておりAC耐圧試験にも対応しています。

主な用途
・各種電子機器
・通信回線の防護
・AC電源
・インバータ

・小型で電流耐量が大きい
・静電容量が小さい
・ブロードバンド対応
・セラミック外囲器を使用しているため、熱や機械的衝撃に優れる
・繰り返しサージの電流耐量や温度環境特性に優れる

キーワード 2極 リード線径 0.8mm 直流放電開始電圧 4000V
製品情報 製品名:Y-402B
品目コード:1111010050

この製品についてのお問い合わせはこちら

環境条件

使用温度・湿度: -40°C ~ +90°C の範囲、85% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +90°C の範囲、85% 以下(結露のないこと)

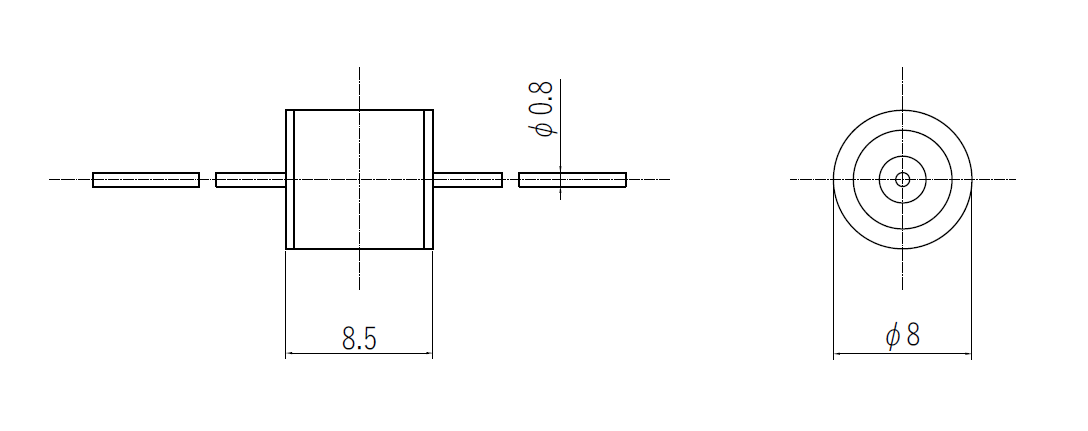

外形寸法図(単位: mm)

仕様

項目 測定条件 性能
直流放電開始電圧 1 kV/s 1500 V ± 20%
インパルス放電開始電圧 100 V/μs 2200 V 以下
絶縁抵抗 DC 500 V 10000 MΩ 以上
静電容量 1 MHz 1.0 pF 以下
インパルス電流耐量 8/20 μs、3 kA + 5 回、- 5 回
インパルス電流耐量 8/20 μs、10 kA 1 回
インパルス寿命 10/1000 μs、500A 10 回
交流電流耐量 AC、1 A、1 s 10 回
質量 - 約 1.5 g

ご利用上の注意

  • 本製品をAC電源に使用する場合は、必ずバリスタ等と併用してください。アレスタ単体で使用すると続流が生じる可能性があります。
当社にはアレスタとバリスタが一体となったAVシリーズ(2極)、AV3Pシリーズ(3極)もございます。
  • 本品を取り扱う際は、セラミック管の表面を汚さないようにご注意ください。
セラミック管の表面を素手で触ったり、汚れた手袋や指サックなどで触ったりした場合、セラミック管の表面に汗や皮脂などの油脂類が付着し放電開始電圧や絶縁抵抗の特性が低下したりすることがあります。
また、セラミック管の表面が静電気を帯びた場合、放電開始電圧が一時的に低下することがありますので、本品単体での検査を行う際には導電性指サックの使用を推奨します。
