端子板

SA-13ページ印刷

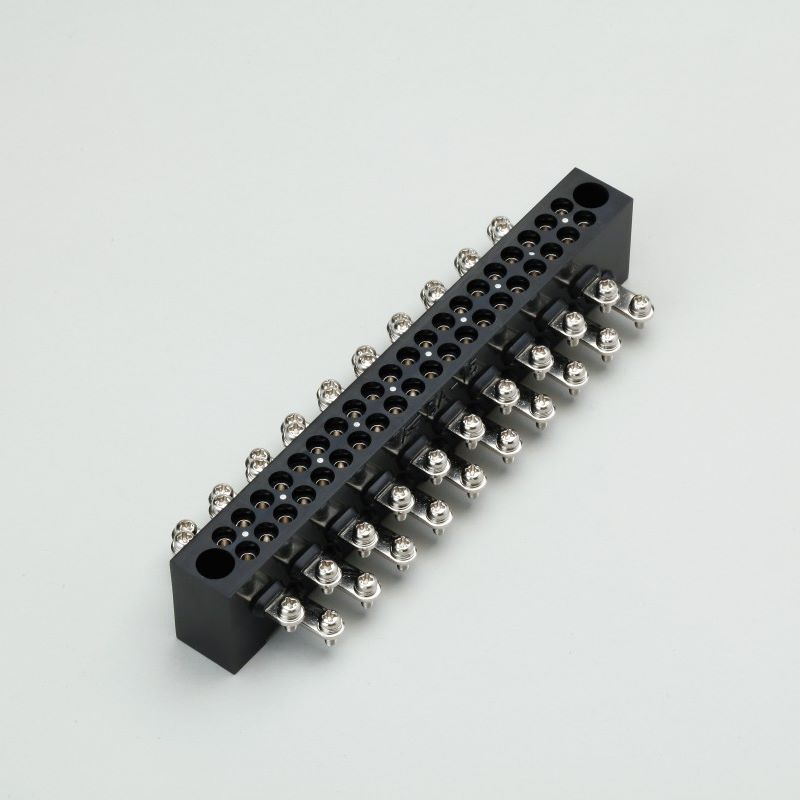

  • SA-13

通信ケーブル20芯を接続する端子板

両側がねじ端子のため、ねじで芯線の入れ替えができます。
Uリンクを使って、簡単に開閉試験・モニター試験を行えます。

キーワード 10対　ねじーねじ　切分機構あり
製品情報 製品名：SA-13端子板
品目コード：1111050124

この製品についてのお問い合わせはこちら

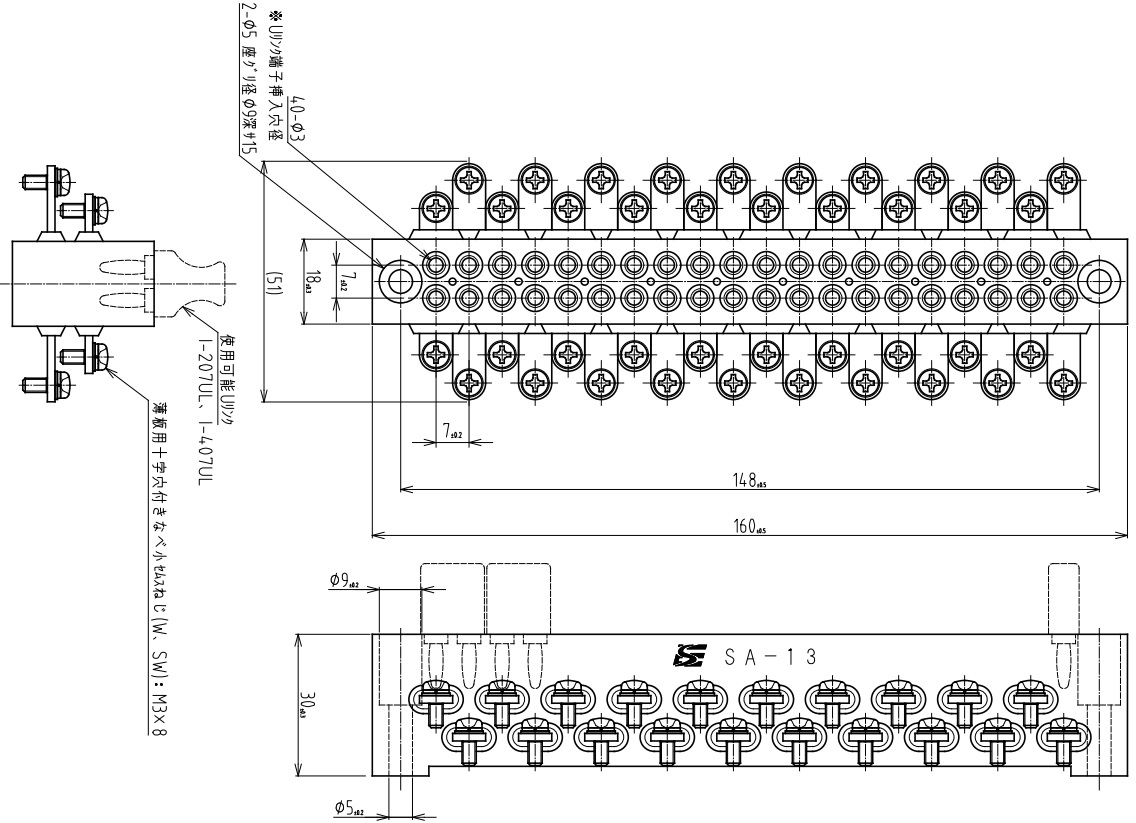

外形寸法図（単位: mm）

仕様

端子構造 両側ねじ　10列 2段
絶縁材料 エポキシ樹脂

絶縁抵抗（端子間、端子~取付金具間）

 直流 500 V にて　1,000MΩ 以上
ねじ端子の大きさ M3 × 8
適合心線径 0.5 ～ 2 mm2
質量 約 250 g

資料ダウンロード

SA-13_仕様書・外観図（PDF）

ダウンロード

この製品についてのお問い合わせはこちら
