端子板用SPD

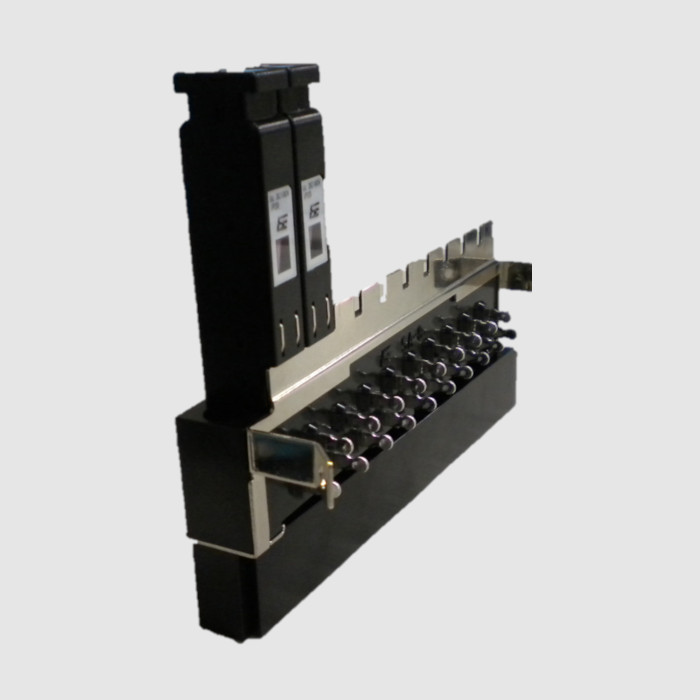

SA端子板用SPD SAP-A1形ページ印刷

SA端子板に対応した通信用SPDです。
■対応端子板：SA-8、SA-9、SA-10、SA-13

※対応切り分け無し（SA-8S、SA-9S）の端子板には対応しておりません。

・最大連続使用電圧はDC180Vです。
・1回線あたり1台必要で10対端子板であれば10台必要となります。

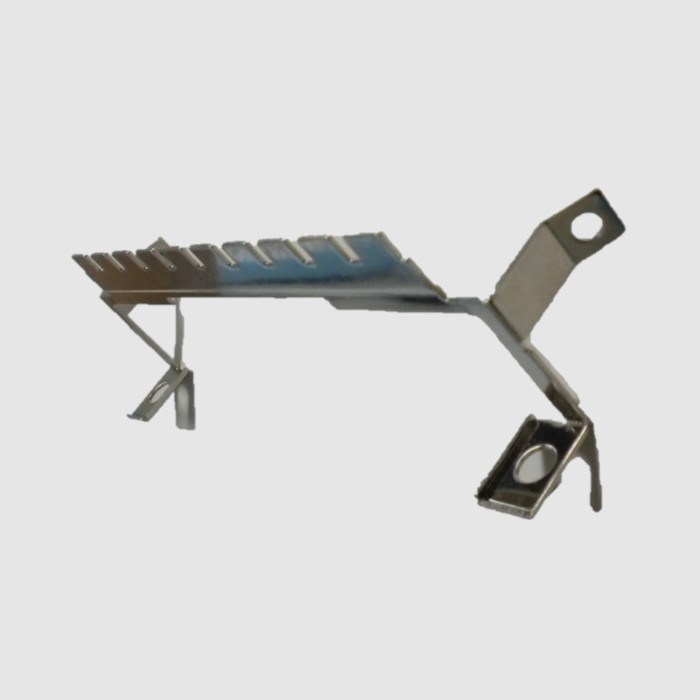

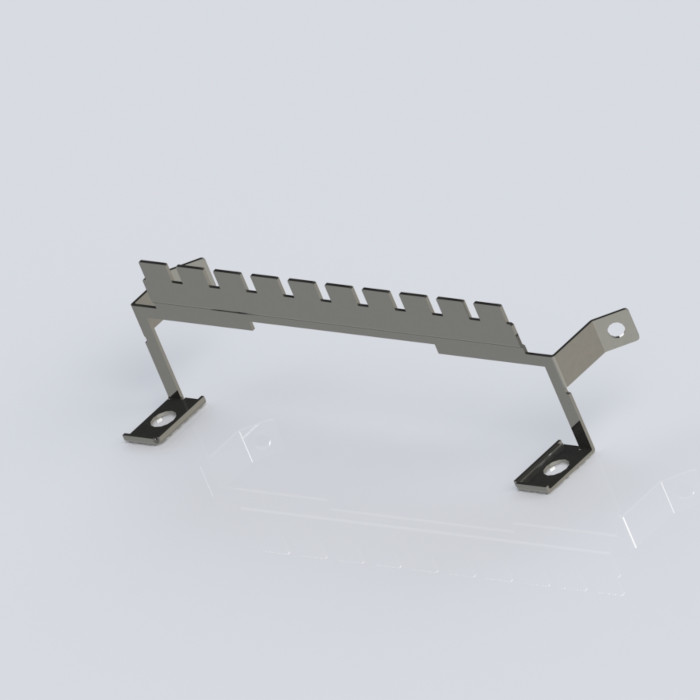

※別売のSAP形アースバーが必要です。

キーワード	SA端子板　SPD
製品情報	製品名：①SAP-A1形、②SAP形アースバー品目コード：①1111042052、②1111042053

この製品についてのお問い合わせはこちら

環境条件

使用場所：　屋内

使用温度・湿度：　-30°C ～ +70°C、95% 以下（結露のないこと）

保管温度・湿度：　-30°C ～ +70°C、95% 以下（結露のないこと）

標高：　2000 m 以下

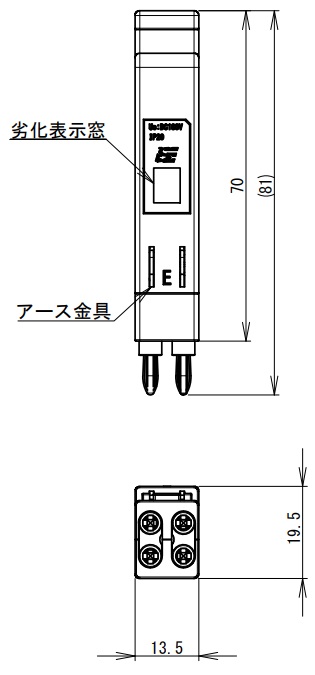

外形寸法図（単位: mm）

仕様

最大連続使用電圧 U_C	ー	ー	DC 180 V
定格電流	ー	ー	DC 100 mA
直流放電開始電圧	100V/s	L1-E L2-E	230V±20 ％
直列抵抗	DC100ｍA	L1-T1 L2-T2	10Ω 以下 ※
絶縁抵抗	DC180V	L1-L2 L1-E L2-E	100 MΩ 以上
挿入損失	DC - 30MHz	ー	1.0 dB 以下
電圧防護レベル U_P	1.2/50μs、10kV	L-E	800 V 以下
インパルスリセット	DC48V、260mA	L-E	30 ms 以下
インパルス耐久性	8/20μs、10kA（5kA×2） 10/350μs、2.5kA（1.25kA×2）	L1・L2-E	10 回（カテゴリC2） 2 回（カテゴリD1）
交流耐久性	50Hz、0.5A、1秒	L1・L2-E	5 回
サーミスタ不動作特性	Ta＝20℃、DC60V	L1-T1 L2-T2	100 mA
サーミスタ動作特性	Ta=20℃、AC250V	L1-T1 L2-T2	400 mA通電時、30秒以内に動作
電力線混触	AC250V、3A、1秒	ー	アレスタまたはサーミスタの保護動作

※トリップ動作後の抵抗値は除きます。

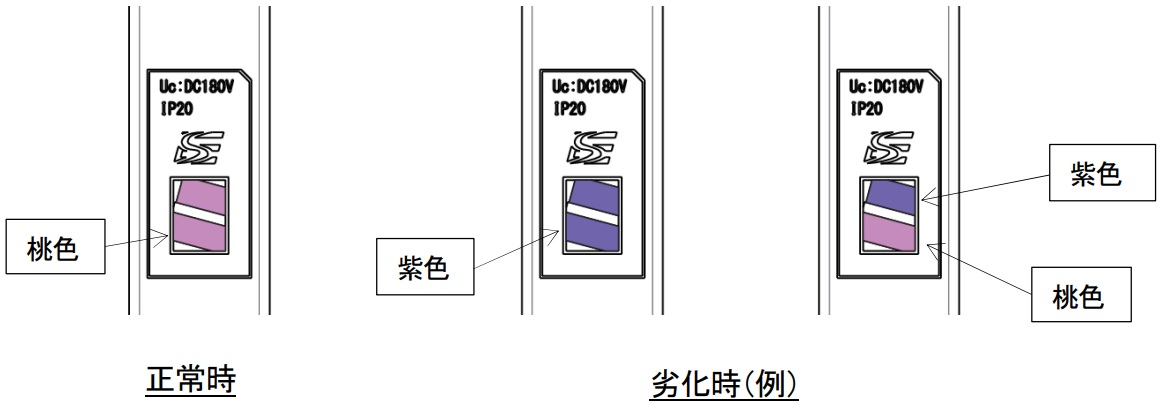

劣化表示

劣化表示窓内の色でSPDの劣化をご確認頂けます。

劣化表示窓内の色が変色している場合は SPD が劣化していますので、SPD を交換してください。

資料ダウンロード

SAP-A1_仕様書（PDF)

ダウンロード

SAP-A1_外観図（PDF)

ダウンロード

SAP-A1_取扱説明書（PDF)

ダウンロード

SAP形アースバー_外観図（PDF)

ダウンロード

この製品についてのお問い合わせはこちら

関連する製品

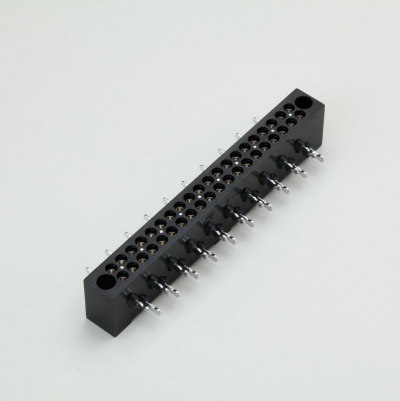

SA-8

端子板

通信ケーブル20芯を接続する端子板

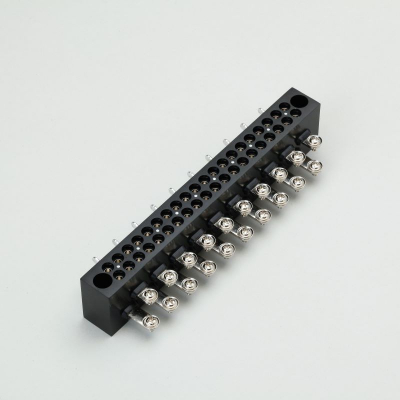

SA-9

端子板

通信ケーブル20芯を接続する端子板

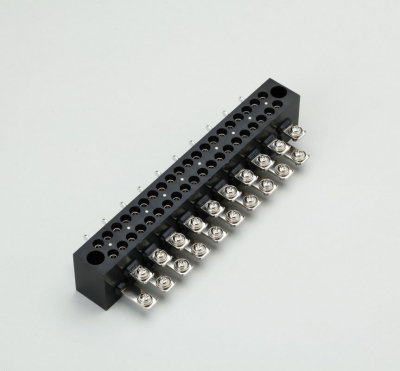

SA-10

端子板

通信ケーブル20芯を接続する端子板

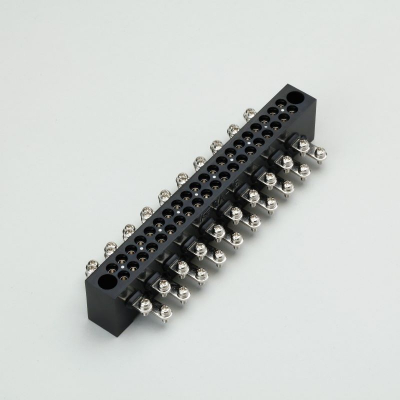

SA-13
