入退室管理システム設備の雷リスク
入退室管理は、建屋の出入口に設置され、比較的屋外に近い位置にカードリーダーが設置されています。
また、電気錠への制御に加え、屋外の監視カメラと連動させた管理をする事があります。
更に、一つの建物で複数フロアを一括で管理するため、制御・管理用通信ケーブルが長いです。
このことから、屋外近辺に設置された機器との通信ケーブルからの誘導雷による雷サージリスクがあります。
ウィークポイント
- 屋外側の電気錠と接続されているメタルケーブルがある場合、外部からの雷サージ侵入リスクが発生している。
- 外部からの入室を管理する上で、屋外監視カメラと連動させた管理の際、カメラ用LANケーブルからの雷サージリスクが発生している。
- 1階に電気錠が設置された場合、近隣の樹木や建屋に避雷された雷サージが誘導雷として侵入するリスクがある。
- 高層ビルの複数フロアにシステム導入された場合、アースの電位差による雷サージ侵入リスクが発生する。

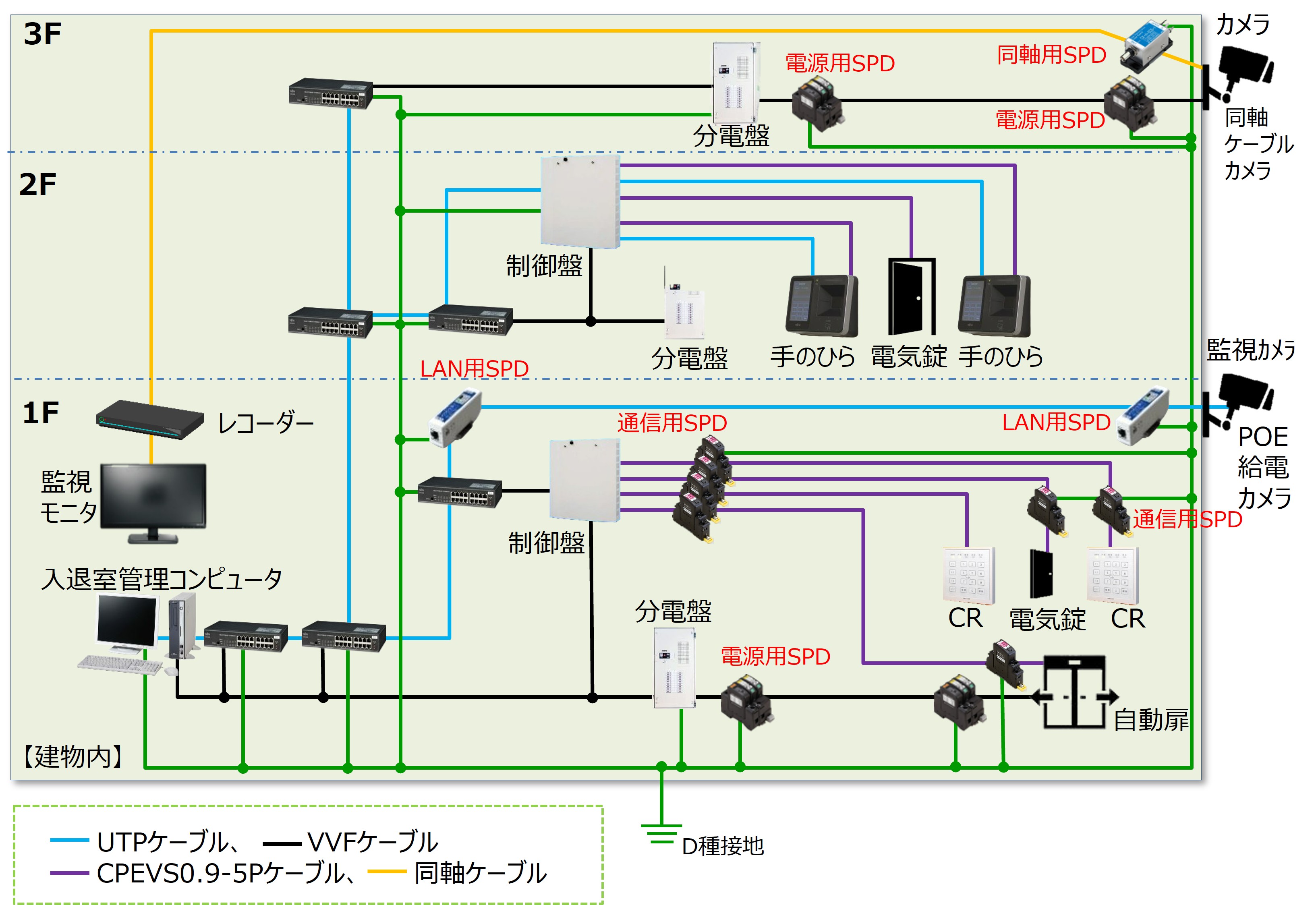

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 通信用SPD | SMH-CLP-K2 |
| LAN用SPD | LAN-CAT6A-P+II (R) |
対策ポイント
入退室用カードリーダー、及び電気錠の通信ケーブルに信号用SPDを設置し、機器を保護する。
自動扉の電源/通信ケーブルに電源用SPD/信号用SPDを設置し、機器を保護する。
カードリーダーや電気錠の制御盤に接続されている通信ケーブルに信号用SPDを設置し、機器を保護する。
屋外カメラに接続されている通信ケーブルにLAN用SPDもしくは同軸用SPDを設置し、機器を保護する。
高層フロア間にて電位差は発生するリスクがあるので、等電位用SPDを設置し、機器を保護する。
