中央監視装置設備
中央監視装置設備ページ印刷
中央監視装置設備の雷リスク
中央監視装置は、屋内設置の電気・空調・衛生設備や、屋外設置の電気設備(キュービクル)など、多くの設備と通信回線にて接続されています。
このことから、外部に接続された機器との信号ケーブルからの誘導雷による雷サージリスクがあります。
ウィークポイント
- 屋外電気設備(キュービクル)と接続されているメタルケーブル(RS485)の場合、外部からの雷サージリスクが発生している。
- 外部/内部の設備機器との接続ケーブルが、中央監視室付近で全てのケーブルが端子盤やケーブルラックに集約されており、他の回線への誘導雷侵入リスクが発生している。

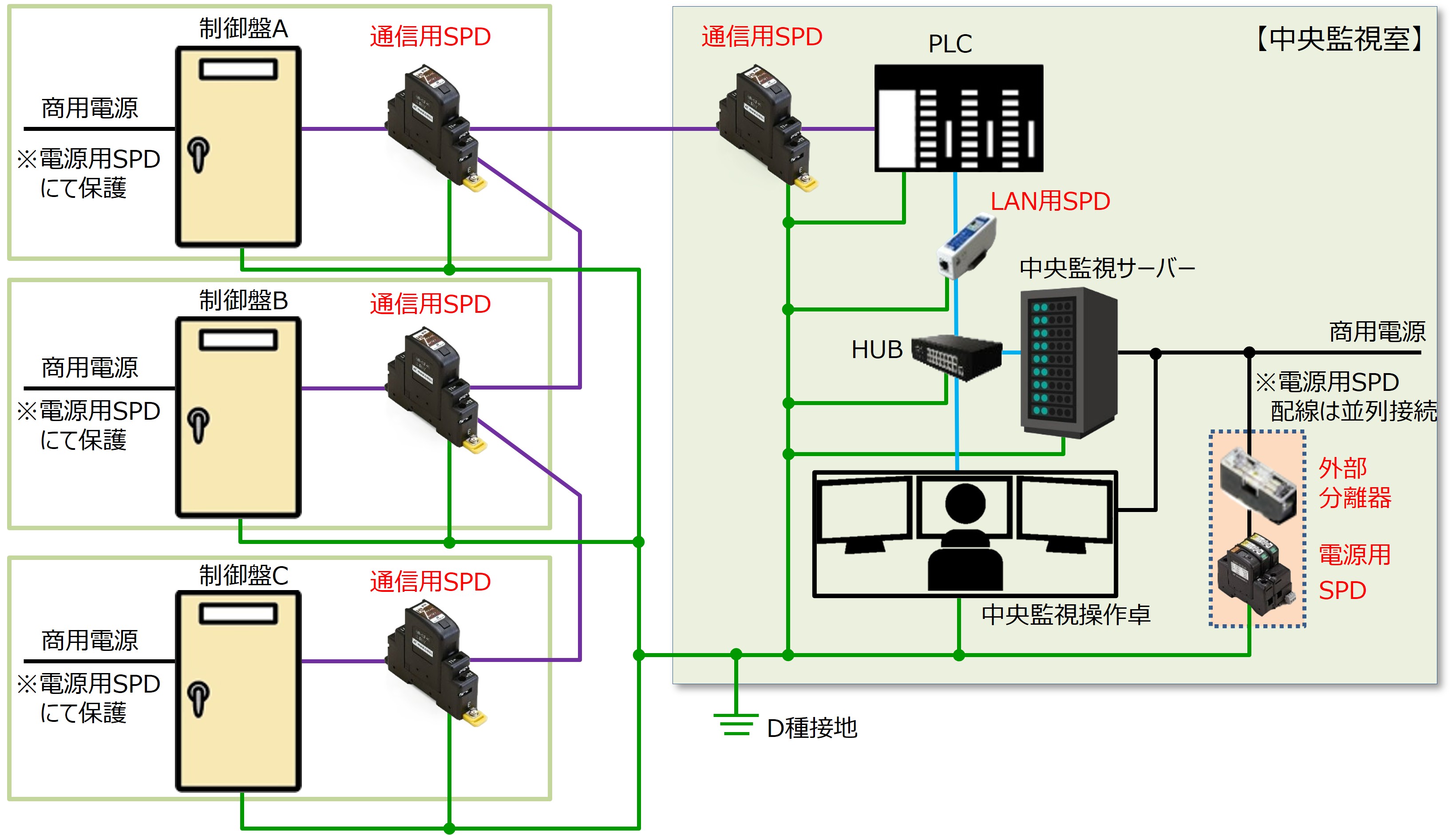

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | BF3-100-20kA-A |
| 通信用SPD | SMH-CLP-H3 24VJK |
対策ポイント
外部から接続されている通信ケーブルに信号SPDを設置し、リモート制御盤等の機器を保護する。
リモート制御盤や監視コントローラに電源SPDを設置し、中央監視設備を構成する機器類を保護する。
SPD設置に加えアース線を等電位化(電位差を回避)し、中央監視装置を構成する機器を保護する。
