構内電話設備の雷リスク
構内電話設備は、通信事業者からの局線がMDF盤を介して外部と接続されています。
MDF盤やPBXは、多回線が集約されており、回線ケーブルが長いです。
このことから、外部に接続された回線ケーブルからの誘導雷による雷サージリスクがあります。
ウィークポイント
- 外部と接続されている局線がメタルケーブルの場合、外部からの雷サージ侵入リスクが発生している。
- MDF盤は、多回線を一か所にて集約している事から、他の内線・外線などへの雷サージリスクが発生している。
- 同一敷地内の別棟への内線延長接続されている場合、外部からの雷サージリスクが発生している。

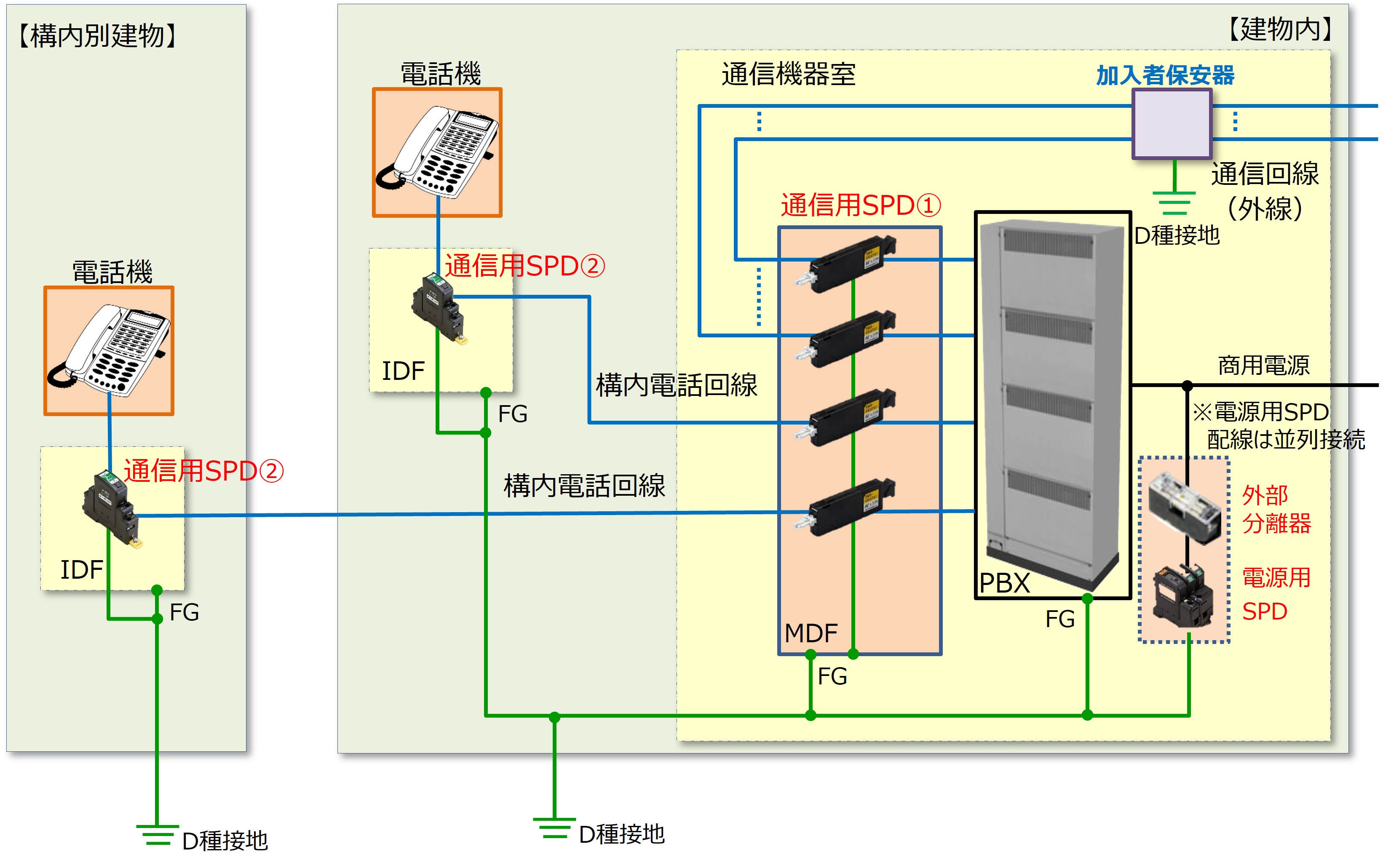

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | FDS-20kA-NB +KH1551 +HC-15 |
| 通信用SPD① | SMB-KRAPS1 |
| 通信用SPD② |
対策ポイント
局線からの通信回線に信号用SPDを設置し、構内設備を保護する。
別棟に延長されている通信回線に信号用SPDを設置し、別棟・本棟内の設備を保護する。
構内交換機に電源用SPDを設置し、構内交換設備を保護する。
SPD設置に加えアース線を等電位化(電位差を回避)し、構内交換設備や電源設備などの機器を保護する。
