テレビ共聴設備の雷リスク
外部からの情報入手のためのテレビ共聴設備は、建屋屋上にアンテナ設備や同軸ケーブルが設置されています。
また、TV受信機や増幅器(ブースター)等は、屋外配線と接続されています。
このことから、アンテナやアンテナケーブルからの誘導雷による雷サージリスクがあります。
ウィークポイント
- 屋外にアンテナやメタルケーブルがあり、雷サージの影響を受けやすい。
- アンテナのメタルケーブルからの雷サージにより、増幅器や受信機等が雷サージの影響を受けやすい。
- 増幅器と受信機等のアースが別になっていると電位差による雷サージの影響を受けやすい。

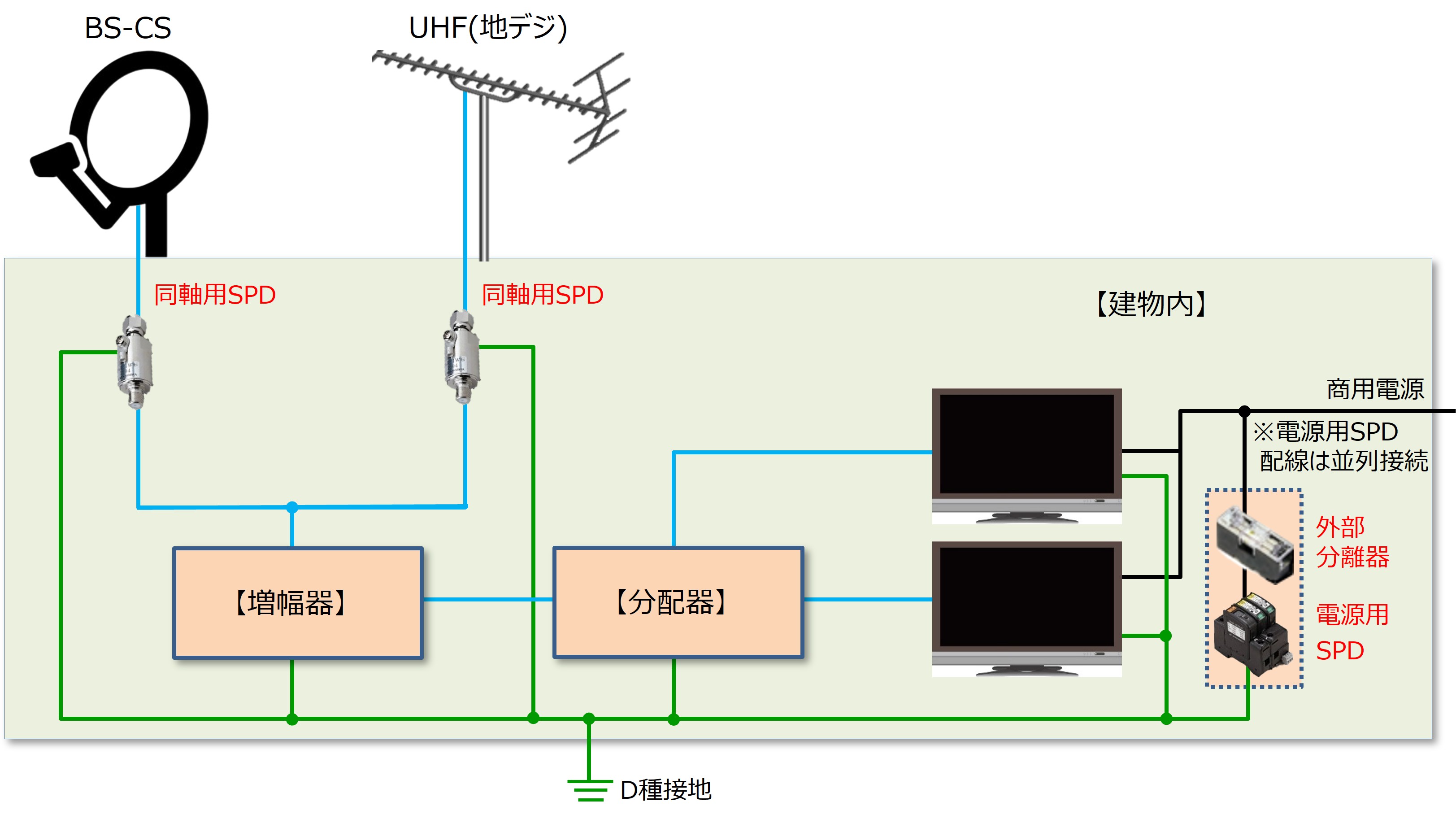

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | FDS-20kA-NB +KH1551 +HC-15 |
| 同軸用SPD |
対策ポイント
屋外から接続されている同軸ケーブルに信号用SPDを設置し、増幅器や受信機等を保護する。
信号用SPDや増幅器・受信機等のアース線を等電位化し、各設備機器を保護する。
増幅器や受信機や分電盤に電源用SPDを設置し、屋内機器を保護する。
