同軸用SPD

F-JP-1Wページ印刷

  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合

放送機器を雷サージから保護する同軸用 SPD(同軸避雷器)
・CSチューナー
・BSチューナー
・TVチューナー
・4K、8K 対応

F形コネクタ

カテゴリ C2・カテゴリ D1 対応
許容電力 50 W

キーワード F形 75Ω カテゴリC2 カテゴリD1
製品情報 製品名:F-JP-1W
品目コード:11012197

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内※

使用温度・湿度: -40°C ~ +70°C の範囲、90% 以下

保管温度・湿度: -40°C ~ +70°C の範囲、90% 以下

※屋外で使用する場合は防水処理を実施のこと。

外形寸法図(単位: mm)

F-JP-1W

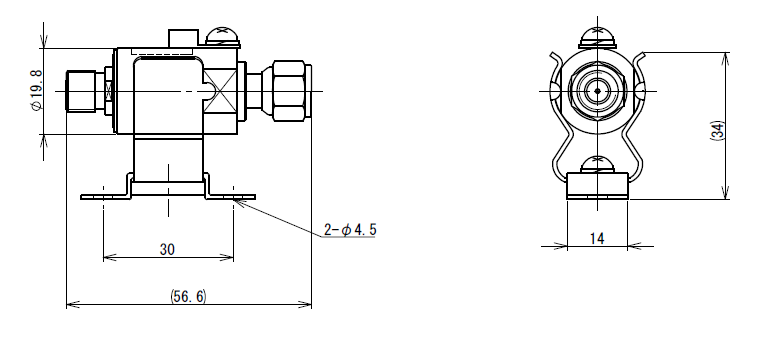

F-JP-1W(ホルダー付き)※ホルダーはオプション品です。

仕様

項目 条件 性能
周波数帯域 - DC ~ 3.3 GHz
V. S. W. R 使用周波数帯域にて 1.5 以下
挿入損失 使用周波数帯域にて 0.5 dB 以下
インピーダンス 使用周波数帯域にて 75 Ω
許容電力 - 50 W
最大連続使用電圧 - DC 50 V
定格電流 - 250 mA
直流放電開始電圧 100 V/s にて DC 200 V 以上
電圧防護レベル 1.2/50 μs、10 kV にて 800 V 以下
インパルス耐久性 カテゴリー C2 8/20 μs、2 kA、10回
インパルス耐久性 カテゴリー D1 10/350 μs、1 kA、2回
最大放電電流 - 8/20 μs、10 kA、1回
絶縁抵抗 DC100V メガーにて 100 MΩ 以上
質量 - 約 68 g
