火災報知設備の雷リスク
火災報知設備は、建屋内の全フロアに設置された感知器や受信機と接続されており、複数建屋(棟)間にも接続されていることがあります。
また、接続される機器類の数が多いので接続線も多芯となっています。
このことから、建屋構造体や他設備の配線からの誘導雷による雷サージリスクがあります。
ウィークポイント
- 感知器や受信機は、中央の防災監視盤とは多芯平衡回線にて接続されており、距離も長い事から、誘導雷による雷サージ侵入リスクが発生している。
- 中央の防災監視盤は、重要な設備であることから、電源系からの雷サージリスクを排除しておくことが重要である。
- 同一敷地内に複数建屋(棟)がある場合、建屋間の通信ケーブルからの雷サージ侵入リスクが発生する。

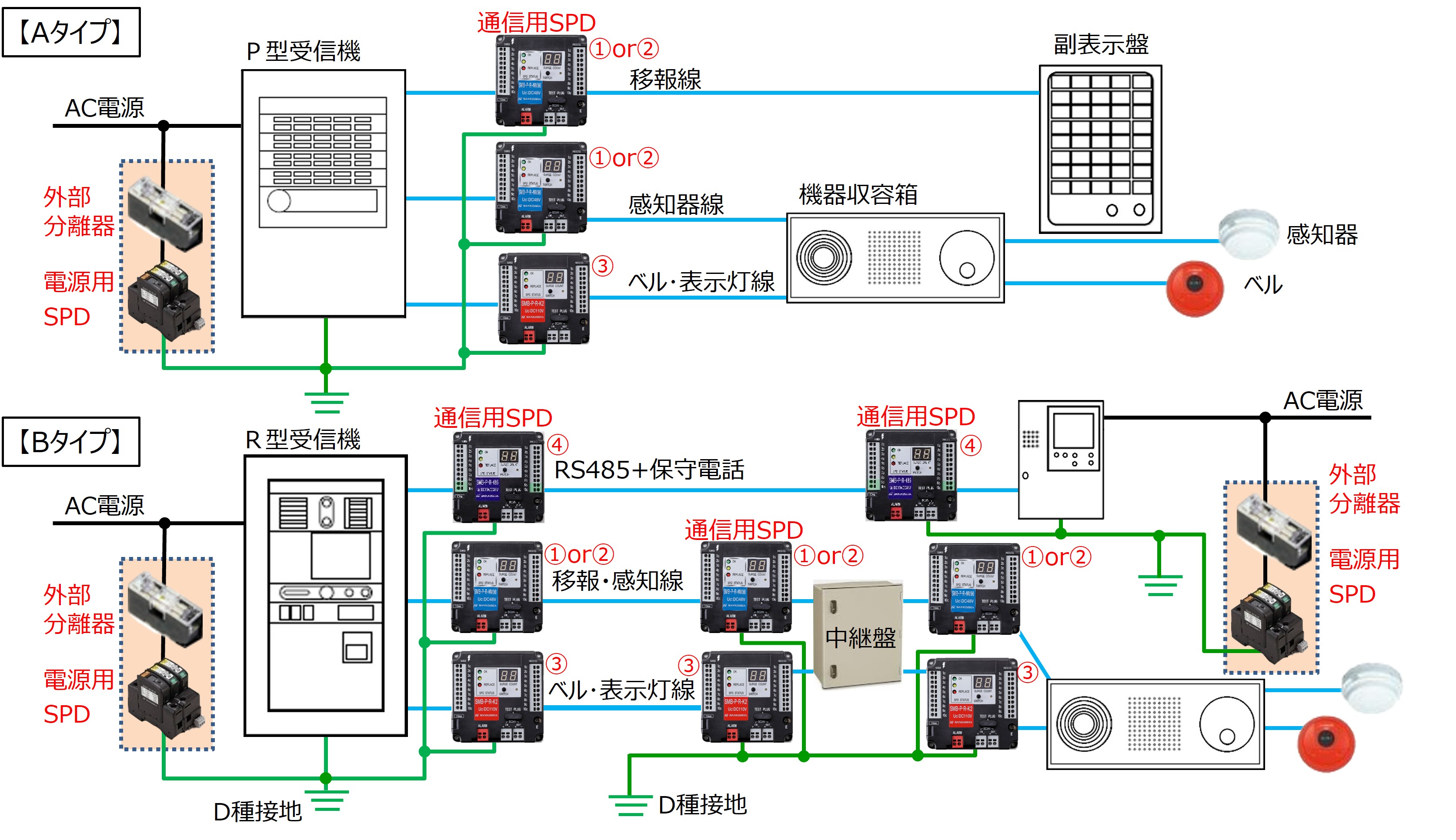

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | FDS-20kA-NB +KH1551 +HC-15 |
| 通信用SPD | ①SMB-P・R-NM、②SMB-P・R-NM(H) |
| 通信用SPD | ③SMB-P・R-K2 |
| 通信用SPD | ④SMB-P・R-485 |
対策ポイント
感知器や受信機との通信ケーブルに通信用SPD(多芯用SPD)を設置し、中央側・端末側の機器を保護する。
中央の防災監視盤は、最重要設備であることから、通信用SPD/電源用SPDを設置し、機器を保護する。
建屋間の通信ケーブル間に関しては、通信用SPDを設置し、感知器や受信機や中継器等の機器を保護する。
