畜産施設の雷リスク
畜産設備は、畜産小屋内の散水設備や脱臭装置等の制御や、それら設備の監視等屋外設備が多いです。
管理棟からの遠方監視制御であり、通信ケーブルが長く、設置場所は広域な敷地に設置されることも多いです。
ウィークポイント
- 屋外に近い環境に設置された制御設備・監視装置は、通信・電源用メタルケーブルがあり、雷サージの影響を受けやすい。
- 管理棟や局舎も山間部等の設置状況から、配電設備への電源ケーブルからの雷サージ侵入リスクが発生する。

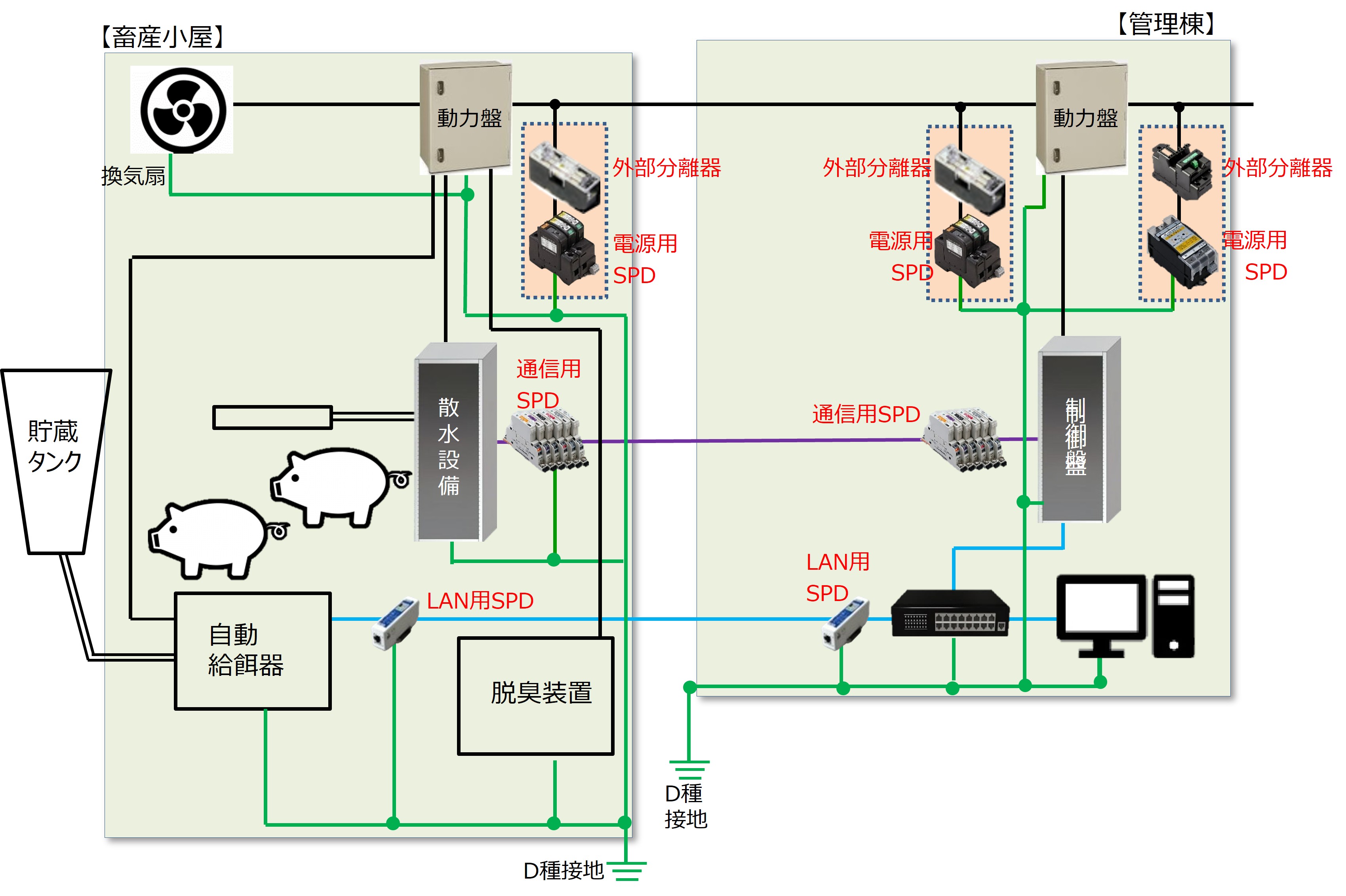

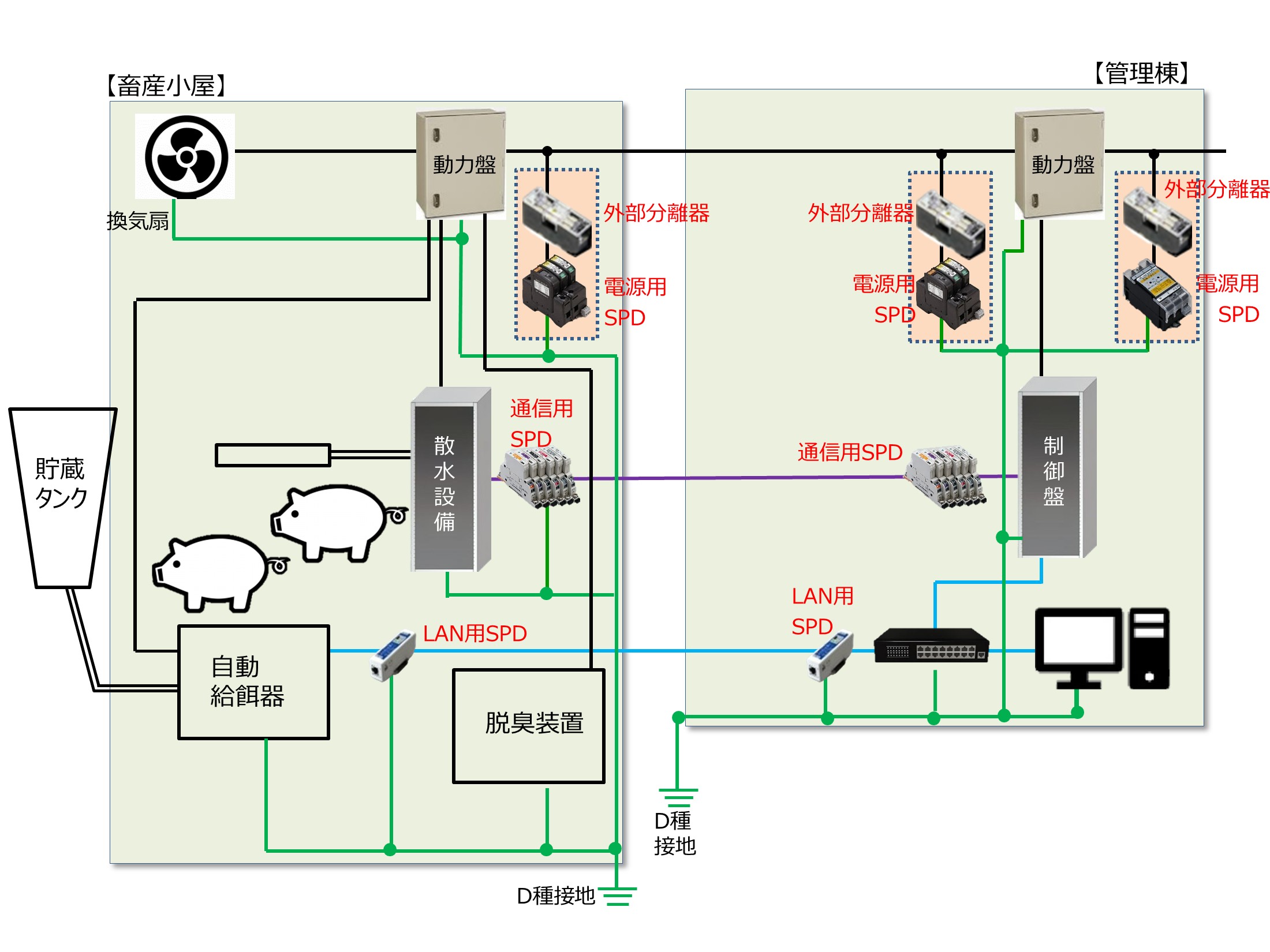

雷対策例
| SPDの種類 | 代表機種型番 |
| 電源用SPD | MKYS2S |
| 外部分離器 | BF3-100-20kA-A |
| 電源用SPD | SMBP-MZSR200JK2 |
| 外部分離器 | FDS-20kA-NB +KH1551 +HC-15 |
| 通信用SPD | ZP-K2JK（差し込み端子タイプ、ねじ端子タイプ） |
| LAN用SPD | LAN-CAT6A-P+II (R) |
対策ポイント
通信用ケーブルにSPDを設置し、散水設備や脱臭装置等の設備を保護する。
電源用ケーブルにSPDを設置し、散水設備や脱臭装置等の設備を保護する。
管理棟内に設置される制御盤等は、電源SPDを設置し、設備を保護する。
